高精度SMTPCB AOI,PCB自動光学検査機

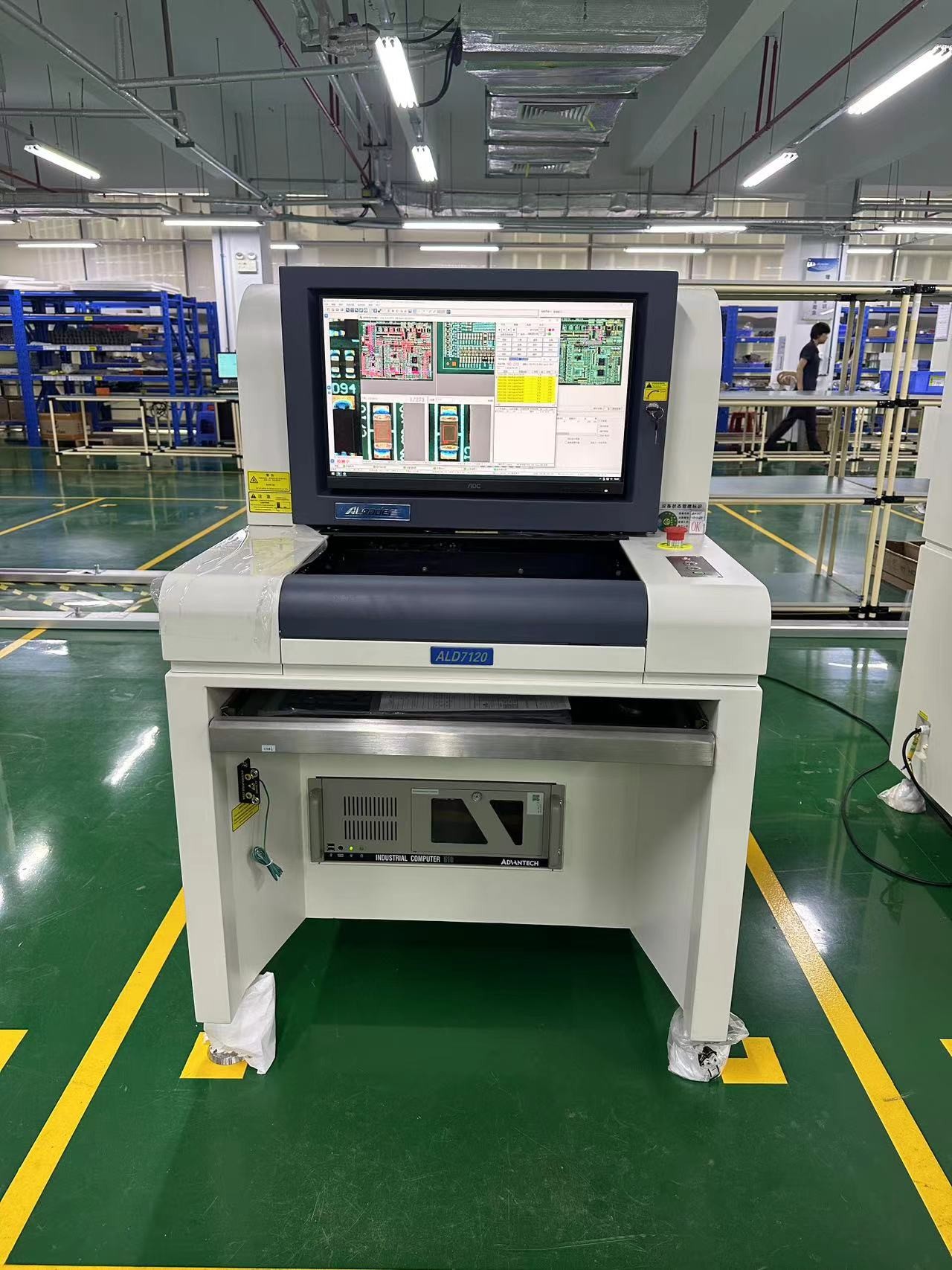

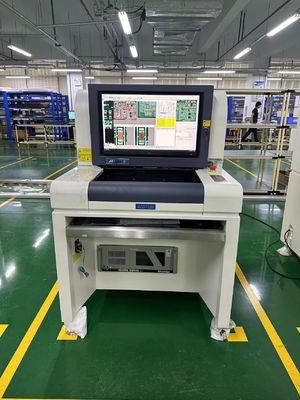

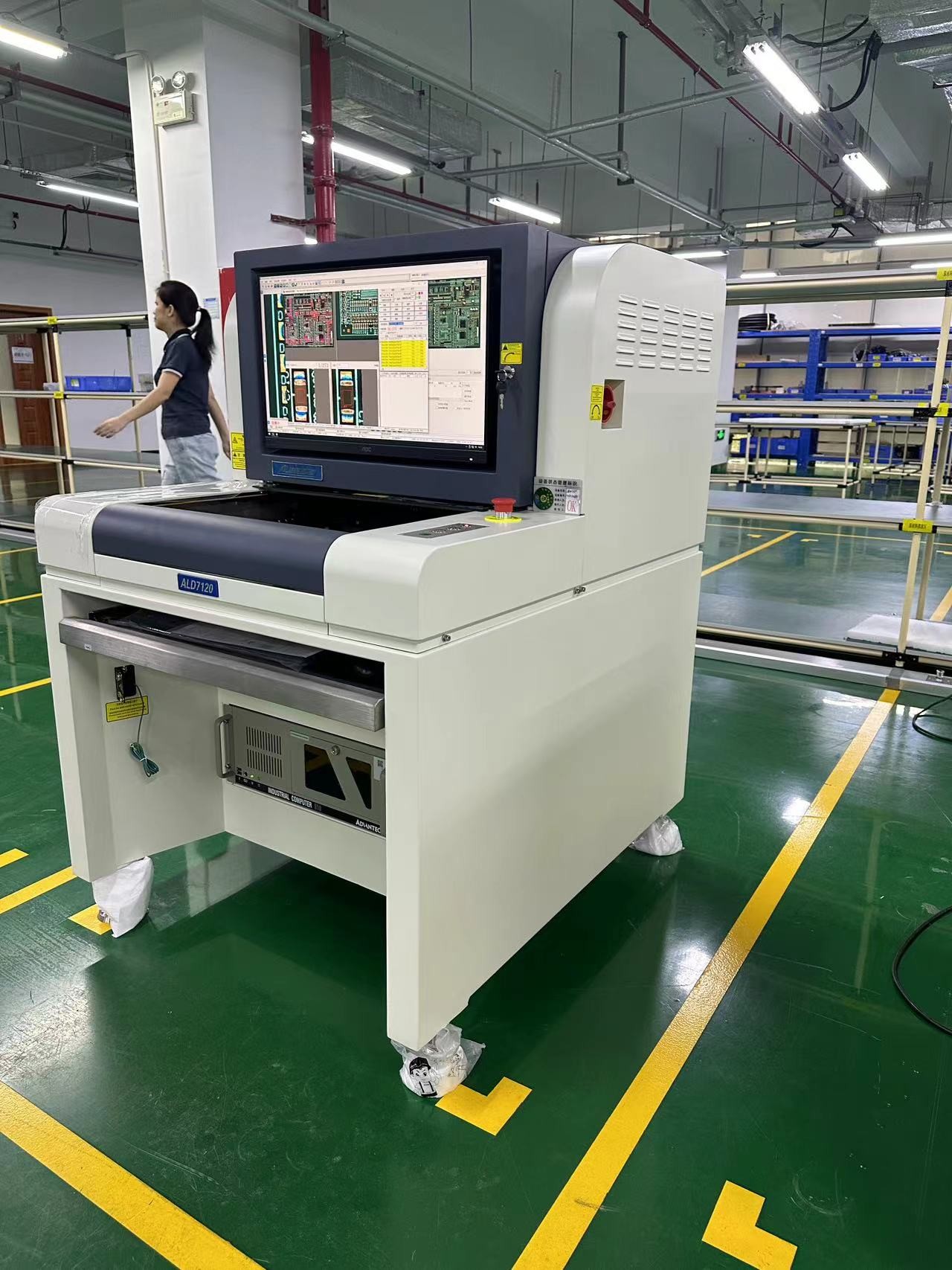

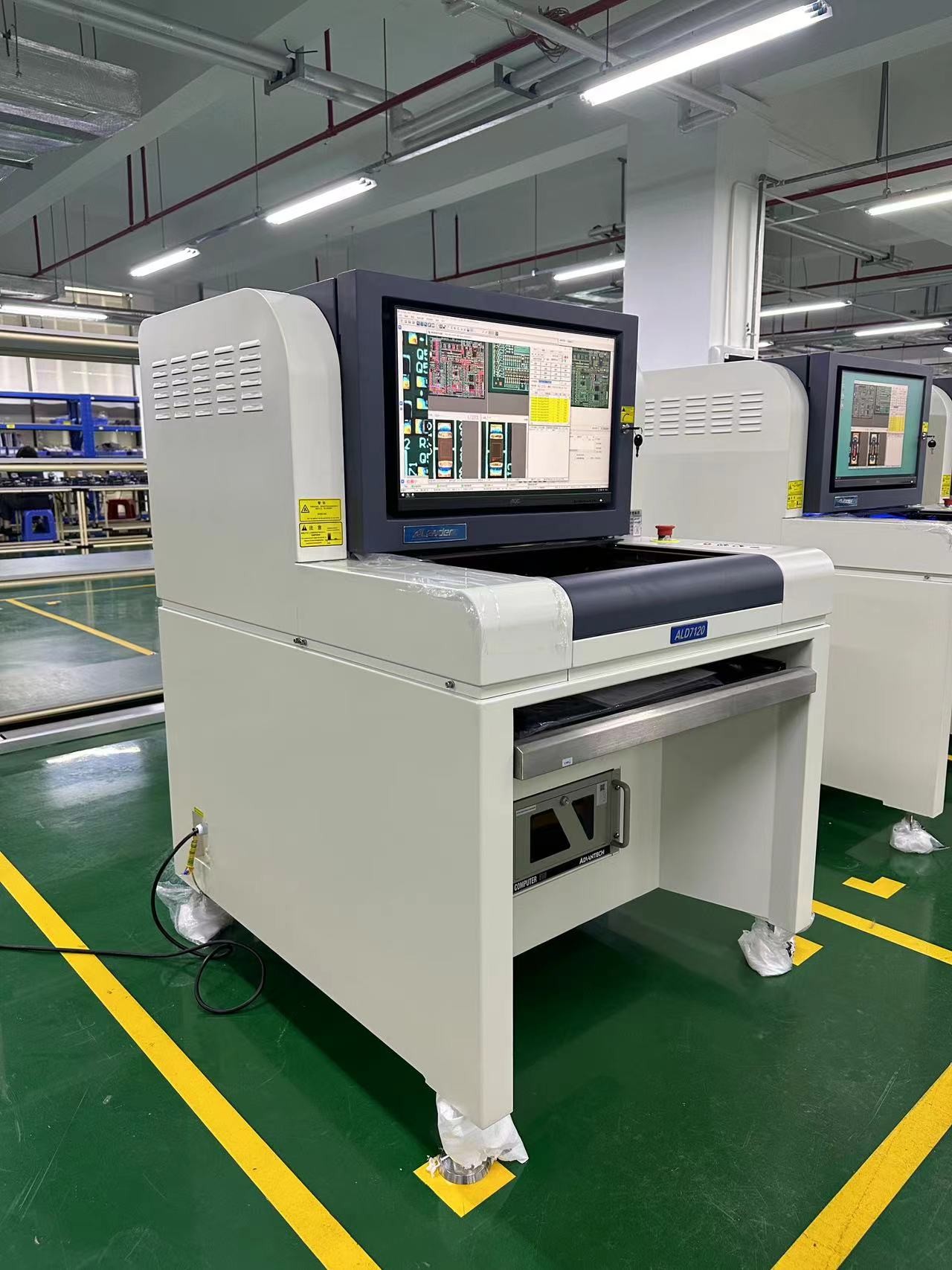

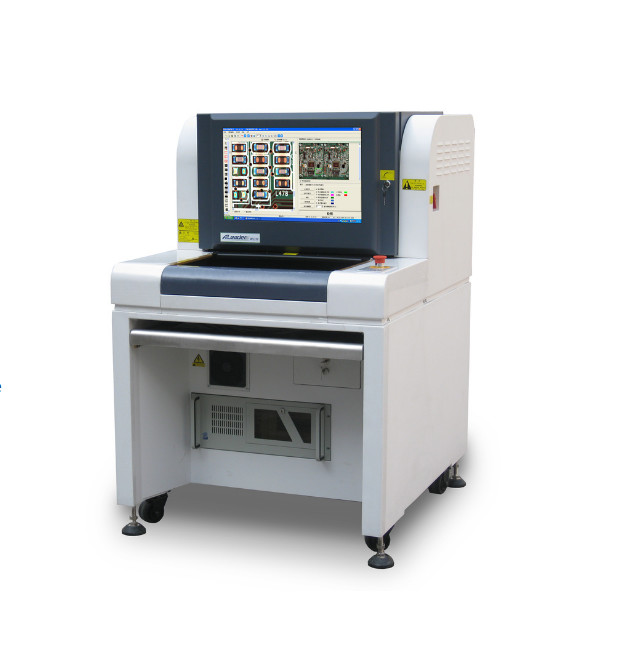

ALeader ALD7120 2D オフライン AOI システムは,中小規模なSMTショップ向けに特別に設計されています.
ALD7120は小さな足跡と静かな操作により 生産環境と実験室環境の両方で使用できます
高速カメラと多方向カメラが搭載されている.
照明モジュール
標準構成には,システムにインストールされているSPCと修理ソフトウェアが含まれます.
ALD7120は,再流,波,粘着剤のコンポーネントなどの PCBを検査するために使用できます.
| 機能仕様 | ALD7120 | ALD7130 | ALD7150 | |||
|
テストボード |
再流後 |
|||||
| 試験方法 |
TOC,ヒストグラム,マッチ,ショート,OTHER, CREST,PIN アルゴリズム,テストドットによって 自動設定パラメータ |
|||||
|
カメラ |
高速のデジタル産業カメラ |
|||||
|
解像度/範囲/速度 |
(スタンダード): (オプション) (オプション) |
15μm/ピクセル 10μm/ピクセル 8μm/ピクセル |
フォブ:36.00mmX30.72mm FOV:24.00mm×20.48mm フォブ:19.20mm×16.38mm |
(速度) <200ms/FOV(スピード) <200ms/FOV (速度) <200ms/FOV |
||
|
ライト |
エクストラ明るいRRGB同軸リングタワーLEDライト (カラーライト) |
|||||
|
プログラムモード |
手動プログラミング,自動フレーム,CAD入力 部品ライブラリに自動的に対応 |
|||||
|
リモコン |
TCP/IP によるリモコン制御.マシンをチェック,起動,停止,またはいつでも手順を変更する. |
|||||
| 検査項目 |
形状が悪い 位置が違って 不足して 短くて 欠けている 歪んだ 広告板 間違った部品,損傷,極性,偽溶接,溶接料が欠けている,過剰な粘着剤,溶接料の空白,溶接料を覆うピン |
|||||
|
特別 な 特徴 |
複数のプログラムが同時に実行されている (自動変更プログラムをサポート) |
|||||
|
SPC と プログラム コントロール |
すべてのテストデータの統計と分析,どこでも生産と品質分析をチェック,Excel,Txtファイルを出力することができます |
|||||
|
バークコードシステム |
カメラは,バーコードを自動的に読み,転送することができます ((1次元または2次元),マルチマーク機能 (バッドマークを含む) |
|||||
|
サーバーモード |
センターサーバーを通じて多くのAOIからの管理データ |
|||||
|
操作システム |
Windows 10 | |||||
|
ディスプレイ/出力 |
LCD |
|||||
| システム仕様 | ||||||
|
PCBのサイズ |
50×50mm (ミニ) 430×330mm (マックス) | 50×50mm (最小) 620×460mm (最大) | 50×50mm (最小) 870×650mm (最大) | |||
|
PCBの厚さ |
0.3から5mm | |||||
|
固定システム エッジ クリアランス |
トップ:3.5ミリ 底:3.5mm | |||||
|
PCBの重量 |
3kg | |||||
|
PCB 許容量 |
<5mm またはPCB斜面長さの2% |
|||||
|
PCBの高さ |
上側: 30mm 下側: 80mm | 上側: 30mm 下側:120mm |
上側: 30mm 下側:120mm |
|||
|
輸送機 |
オートマティック・クランプ 歪みを避けるための自動補償 |
|||||
|
輸送機の高さ |
850~920mm | |||||
|
輸送機の方向 |
左→右または右→左 |
|||||
|
X/Y ドライバー |
スクロールとACサーボドライバ,PCB固定,XYカメラ,CTQで承認 |
|||||
|
電源 |
AC230V 50/60 Hz 0.5KVA未満 |
|||||
|
圧縮空気 |
圧縮空気が使えない |
|||||
|
体重 |
約290キロ |
約400kg |
約550kg |
|||
|
サイズ |
870×1070×1310mm (L×W×H) | 1090×1360×1390mm (L×W×H) | 1340×1750×1615mm (L×W×H) | |||
|
湿度 |
10~35°C 35~80% RH (露なし) |
|||||
|
証明書 |
CE規格に従って |
|||||
会社情報
シェンzhen Honreal Technology Co.,Ltdは,SMT機器の研究開発,生産,販売に特化した国家ハイテク企業です. 世界トップ500の電子企業のためのサービスです..会社設立以来,Honrealは技術開発を核心として,品質を生存として,独立した研究開発継続的な取り組みを経て,ハイテク発明の特許を数多く取得しています.
よくある質問
Q:どのようにあなたの販売の品質を保証することができますか?
A: すべての製品の優れたパフォーマンスを保証するために,各セットの機械があなたに届けられる前に厳格なテストを受けていることを保証します.
Q:訓練はどうですか?
A: 私たちのマシンを購入した後,あなたのエンジニアは,私たちの会社に行くことができますか,操作は非常に簡単です
訓練ビデオとユーザーマニュアルに従って,ユーザーマニュアルはマシンと一緒に来るでしょう.
Q: 製品に私のロゴを貼ってもいいですか?
オーダーメイドのロゴのサービスをサポートしています. また,それは完全に無料です.
Q: この機械を使うのは難しいですか?
A: いや,全然難しい.以前のお客様には,機械の操作を学ぶのに2日くらいで十分です.
