22インチディスプレイ AOI検査機 精密PCB自動光学検査機

22インチディスプレイ AOI検査機 精密PCB自動光学検査機

MOQ: 1セット
価格: USD 13000-16000 Per Set
standard packaging: WoodenCase
Delivery period: 15work幾日
payment method: L/C、T/T、Western Union
Supply Capacity: 100sets/month
詳細情報
起源の場所
中国
ブランド名
HONREAL
証明
CE ISO
モデル番号
H910 について
製品名:
H910 AOI検査機
光源:
RGB LED 光源の環状構造
PCBサイズ:
20 mm × 20 mm から 350 mm × 450 mm
最小部品:
01005 チップ
正確な位置:
<8μm
画面:
22"LEDディスプレイ
重さ:
約480kg
電源:
220V/50Hz
ハイライト:

精密なAOI検査機

,

22インチディスプレイ AOI 検査機

,

自動化PCB光学検査機

Product Description

高精度SMT PCB AOI,PCB自動光学検査機

パラメータ設定:

カテゴリー プロジェクト 仕様
視覚的識別システム
検査 WIDM,カラー画像コントラスト技術,カラー抽出技術,類似性,二値処理技術,Ocr/Ocvなど,複数のアルゴリズムを合成的に使用する.
カメラ 500万 カラーCDカメラ: 10um/15um/18um/20um/25um

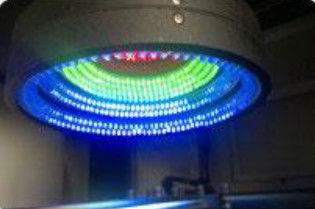

光源 リング状の3次元多チャンネル色の光,アプリケーションに応じてRGB/RGBW/RGBR/RWBRを選択
画像処理速度 0201 コンポーネント < 10 ms
画像毎の時間 <170ms
試験内容 パストプリンティグ 欠陥 順番が違って 溢れ過ぎ 不足 貼り付けが開いて 汚れ
部品の欠陥 欠落,誤った位置,歪んだ位置,墓石,ビルボード,重なり,反極性,誤り,損傷
溶接器 の 欠陥 過剰,不十分,短溶接,汚れ
静止防止対策 アンチ静的電源,アンチ静的クローゼット
メカニズムシステム
PCBのサイズ 20mm × 20mm から 450mm × 350mm (クライアントの要求に応じてより大きなサイズを作ることができます)
PCBの厚さ 0.3 mm ~5.0 mm
PCB ワープ 容量 <5mm
部品のクリアランス 上部<35mm 下部<75mm
最小スペース部品 01005チップと0.3mmピッチ
X,Y プラットフォーム 運転手 ACサーバーv
正確な位置 <8um
移動速度 830 mm/SEC (MAX)
ソフトウェアシステム
オペレーティングシステム Windows 7 64 ビット
制御 と 認識 特徴 Widm, Study Ok テンプレート, テンプレートのイメージングを自動的に設定, データとエラーの数値を識別する
操作 チップの形状,位置,マイクロン調整,そして簡単なプログラミングに従って検査フレームを取得します
マーク マーク 数字 0 2マークは選択できます
速度 を 認識 する 0.5s/Pcs
制御システム
ホストコンピュータ CPU:Intel E3,メモリ:16GB,ハードディスク:1TB
ディスプレイ 22"LEDディスプレイ
その他のパラメータ
機械の寸法 (L*W*H) L1120mm×900mm×1400mm
体重 約480kg
パワー AC220v,10%,単相5a 50/60hz,電力の消費量600w


写真ショー

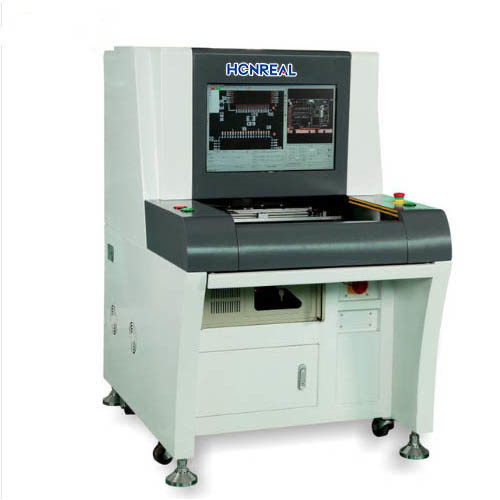

22インチディスプレイ AOI検査機 精密PCB自動光学検査機 0
22インチディスプレイ AOI検査機 精密PCB自動光学検査機 1

会社情報

シェンzhen Honreal Technology Co.,Ltdは,SMT機器の研究開発,生産,販売に特化した国家ハイテク企業です. 世界のトップ500の電子企業のためのサービス..会社設立以来,Honrealは技術開発を核心として,品質を生存として,独立した研究開発継続的な取り組みを経て,ハイテク発明の特許を数多く取得しています.

22インチディスプレイ AOI検査機 精密PCB自動光学検査機 2

認証

22インチディスプレイ AOI検査機 精密PCB自動光学検査機 3

よくある質問

Q:どのようにあなたの販売の品質を保証することができますか?
A: すべての製品の優れた性能を保証するために,各セットの機械があなたに届けられる前に厳格なテストを受けていることを保証します.

Q:訓練はどうですか?

A: 私たちのマシンを購入した後,あなたのエンジニアは,私たちの会社に行くことができますか,操作は非常に簡単です

訓練ビデオとユーザーマニュアルに従って,ユーザーマニュアルはマシンと一緒に来るでしょう.

Q: 製品に私のロゴを貼ってもいいですか?
オーダーメイドのロゴのサービスをサポートしています. また,それは完全に無料です.

Q: この機械を使うのは難しいですか?

A: いや,全然難しい.以前のお客様には,機械の操作を学ぶのに2日くらいで十分です.
