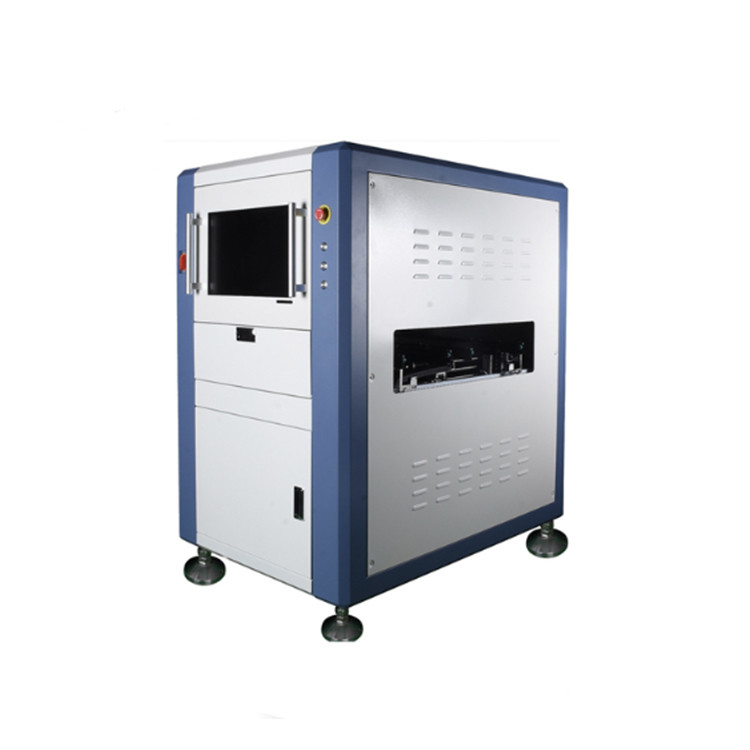

オートマティック・ダブル・レーン・アオイ・インスペクション・システム
機械の特徴:
1高精度でフルカラービジョン技術
2.オフラインプログラミング,オフラインデバッグ機能
3パズルとマルチマーク (バッドマーク機能を含む)
4高品質のハードウェア構成,シンプルで安定したマシン
5強力なSPCソフトウェア機能,リアルタイム品質分析
6高い検出率と低い偽陽性率を持つ複数の検出アルゴリズム
7. カメラによるバーコードとOCRテキスト認識の自動認識
8印刷後,炉の前,炉の後など,複数の位置で使用できます.
9.CADデータに基づいて,自動プログラミングを実現するために自動的にコンポーネントライブラリを検索
10ケーブルまたは無線ネットワークで接続されたリモコン制御システム
仕様:H820
|
検査システム |
適用する | スタンシル印刷後,前後再流オーブン,前後波溶接,FPCなど | |
|
プログラムモード |
手動プログラミング,自動プログラミング,CADデータインポート,ダブルトラック独立プログラミング | ||
| ステンシル印刷: 溶接料の不足,不十分または過剰な溶接料,溶接料の不整合,ブリッジ,汚れ,傷など. | |||
|
検査項目 |
部品の欠陥:欠落または過剰な部品,不整列,不均等,縁,反対 組み立て物,間違った部品,故障した部品など |
||
|
溶接の欠陥: 過剰な溶接または欠落した溶接,空の溶接,ブリッジ,溶接ボール,IC NG,銅 汚れなど |
|||
|
計算方法 |
機械学習,色計算,色抽出,グレースケール操作,画像コントラスト,OCV/OCRなど | ||
|
検査モード |
完全にカバーされたPCB,配列と悪いマーク機能, 1 つの動きとイメージングメカニズム, 2 つのトラックタイムシェア独立検査, 1 つのトラックモードで動作できます. | ||
|
薬剤概要の統計機能 |
試験データを完全に記録し,分析を行い,生産と品質の状態をチェックする高度な柔軟性 | ||
| 部品の角度 | サポート 0~359°回転,最小角距離は1° | ||
| 最低構成要素 | 01005チップ,0.3ピッチIC | ||
|
光学システム |
カメラ |
全彩高速工業デジタルカメラ,500万ピクセル/1200万ピクセル/2000万ピクセルカメラは オプションです |
|
| レンズ解像度 | 10um/15um/18um/20um/25um,カスタマイズすることができます | ||
|
照明源 |
円形ステレオ多チャンネルカラーライト,RGB/RGBW/RGBR/RWBRベース,要求に応じて,オプション上部軸光. | ||
|
コンピュータシステム |
OS | Windows7 64ビット | |
| モニター | 22インチ16:10 | ||
| VGA | グラフィックカードを組み込みます (不定のグラフィックオプション) | ||
| CPU | インテル E3 または同じレベル | ||
| GPU | 選択可能 | ||
| RAM | 16GB | ||
| HDD | 1TB, (SSDオプション) | ||
|
ソフトウェア |
言語 | 中国語と英語 | |
| アクセス 権利 コントロール | 管理者,プログラマー,オペレーターの3レベルのログイン権限制御 | ||
|
メカニカルシステム |
移動と検査モード |
前列と後列は独立して調節される.両列は独立して自動的にボードに入ったり,出たりし,オプションのL-R/R-L方向性がある.ステップモーターはPCBを輸送し,軌道の幅を調整しますXYサーボモーターがカメラを動かして写真を撮ります | |
|
軌道を調整する |
前と後ろのガイドレールは,異なるレールの幅をサポートするために独立して自動的に調整されます. | ||
| 固定型PCB | 自動装置 | ||
|
PCBの寸法 |
50*50mm(Min) 〜460*360mm (Max) 双列車の場合,50*50mm (Min) 〜460*650mm (Max) 単列車の場合,カスタマイズすることができます. | ||
| PCBの厚さ | 0.3.5.0mm | ||
| PCBの重量 | 最大:3kg | ||
| PCBの縁 | 3mm,必要に応じてカスタムで作れます | ||
| PCBの曲線 | <5mmまたはPCB横辺の3%. | ||
| PCB コンポーネントの高さ | 上部:35mm,下部:30mm,調整可能,必要に応じてカスタマイズすることができます | ||
| XY駆動システム | ACサーボモーター,精密ボールスクリュー | ||
| XY 移動速度 | マックス:830mm/s | ||
| XY位置位置の精度 | ¥8um | ||
|
一般パラメータ |
機械の寸法 | L1440 * W1000 * H1620 mm | |
| パワー | AC220V,50/60Hz1.5KW | ||
| 地面からのPCBの高さ | 900±20mm | ||
| 機械の重量 | 体重は700kg | ||
| 生産ライン装置との通信 |
スメイマ |
||
| 空気圧 | 0.4 - 0.8 MPa,任意の電気制御で,代わりに空気圧の要件 | ||
| 安全基準 | CE安全基準 | ||
| 環境温度と湿度 | 10~35°C,35~80% RH (不凝縮) | ||
| 選択可能 | メンテナンスのステーション,オフラインプログラミングシステム,SPCサーボ,バーコードシステム,MES接続. | ||
強い業績
1ディープラーニング技術 + GPU処理技術 ブラック技術の強いマッチング 超高い検出率 極めて低い判断率前世代と比較して最大70%の性能向上.
2140FPS超高速カメラ + 定番のテレセントリックレンズ + 5代目の複合タワー形 LED同軸光源画像の撮影とデータ転送は 稲妻のように速く小さい部品の認識であれ 薄いシルクスクリーンの認識であれ 高級な部品の認識であれ 一目で見ることができます
3. 新しい世代の製品は,よりスマートで,よりシンプルで,より安定し,よりユーザーフレンドリーです. プログラミングとデバッグの時間は大幅に短縮され,効率は線形的に上昇しています.
4新しい世代の製品は,再びパフォーマンスの鎖を壊し,誤った判断を大幅に削減し,手動的な再判断の作業量を減らす.1人と複数のラインの制御を大幅に改善します例えば,元の1人は4つのラインを制御できます. 1人は8つのラインを制御します.
インテリジェント制御センター
1 エンジニアがAOIを使うのを疲れた主な理由は,常に面倒なプログラミングとデバッグプロセスであり,効率的な生産のボトルネックでもあります.迅速なプログラミングと迅速なモデルの変更は高級AOIのシンボルです. ALD7720Sには様々な高速プログラミングモードがあります.CADデータをインポートすることで,プログラム完了のために公的標準や仕様テンプレートに自動的にリンクできます.新しいモデルのテストニーズに迅速に対応する大型,中型,小型の生産方式および製品タイプに適用できます.
2 効率の向上に基づいて,iシリーズプロセッサと多スレッド処理に加えて,最新のノンストッププログラミングとデバッグ技術が開発されました.検出とプログラミングの両方を達成するために機械の動作を停止することなく,複数の生産ラインのプログラム最適化を遠隔で完了することができます生産能力を増やす
3 メンテナンスステーションは,ネットワークケーブルとHUBを通じてAO1に接続されています. 1つのAOIに1つの修理ステーション,複数のAOlに複数の修理ステーションを選択できます.試験結果を表示するための複数のAOIモードへの1つの修理ステーション.
AOI機器は,製造過程中にリアルタイムで検査データを修理局に送信します.オペレーターの判断によると,AOIは自動的にOKとNG信号を送信します.異なるTRAYに送られる完全に自動化されたプロセス制御を実現し,1人が複数のラインを制御します.
