オフライン SMT AOI 検査機 CCD カラーカメラ 22" LED ディスプレイ

MOQ:	1セット
価格:	USD 13000-16000 Per Set
標準梱包:	WoodenCase
配達期間:	15work幾日
支払方法:	L/C、T/T、ウェスタンユニオン
供給能力:	100sets/month

起源の場所

ブランド名

HONREAL

CE ISO

モデル番号

H910 について

CCD カラーカメラの解像度

RGB LED 光源の環状構造

プリント基板のサイズ:

450mm × 350mm

最小部品:

0201チップと0.3mmピッチ

動きの速度:

830 mm/SEC (MAX)

22"LEDディスプレイ

ハイライト:

オフライン AOI 検査機

AOI検査機 22インチディスプレイ

CCD カメラ Aoi SMT マシン

製品説明

22インチLEDディスプレイオフラインSMT AOI装置 CCDカラーカメラ搭載

AOIはSMTラインの以下の場所で使用できます：ポストペースト、プリリフロー、ポストリフロー、またはウェーブエリア。

マルチアルゴリズムと技術：

斬新な構造と厳格なセキュリティ；
シンプルなプログラミングとデバッグモード、操作が容易；
PCBを自動識別し、基板が180度反転して置かれているかどうかを自動識別；
マルチボードの同時検査と基板の両面（コンポーネントの表と裏）の検査シフトにより、検査効率が向上；
スマートカメラバーコード識別システム。（カメラは一次元バーコードとデータマトリックスバーコードを識別できます）；
プロフェッショナルSPC分析システム、製品の品質をリアルタイムで監視・分析；
複数のマシン監視システム、全生産ラインの状態を把握可能；
リモートプログラミングとデバッグにより、ソフトウェアがより簡単で便利になります。

パラメータ設定：

カテゴリ

プロジェクト

仕様

視覚識別システム

検査	Widm、カラー画像コントラスト技術、カラー抽出技術、類似性、二値処理技術、OCR/OCVなどの複数のアルゴリズムを総合的に使用。
カメラ	5メガピクセルカラーCCDカメラ：10um/15um/18um/20um/25um

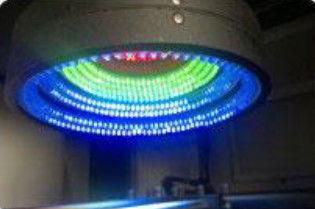

光源	リング状の三次元マルチチャンネルカラーライト、アプリケーションに応じてRGB/RGBW/RGBR/RWBRを選択
画像処理速度	0201コンポーネント	<10 ms
	画像あたりの時間	<170ms
テスト内容	ペースト印刷欠陥	ずれ、オーバーフロー、不足、ペースト切れ、汚れ
	コンポーネント欠陥	欠品、ずれ、傾き、タンブストーン、ビルボード、反転、極性誤り、間違い、破損
	はんだ欠陥	オーバーフロー、不足、ショート、汚れ
静電気対策	静電気防止コンセント、静電気防止リング

機構システム

PCBサイズ	20 mm x 20 mm ～ 450mm x 350 mm （顧客の要望に応じて大型サイズも製作可能）
PCB厚さ	0.3 mm ～ 5.0 mm
PCB反り許容範囲	<5 mm
コンポーネントクリアランス	上部<35mm、下部<75mm
最小部品間隔	0201チップ & 0.3mmピッチ
X,Yプラットフォーム	ドライバー	ACサーボ
	正確な位置決め	<8um
	移動速度	830 mm/SEC (MAX)

ソフトウェアシステム

オペレーティングシステム	Windows Professional
制御と認識	特徴	Widm、学習OKテンプレート、自動テンプレート画像設定、データとエラー数値の識別
制御と認識	操作	グラフィックプログラミング、チップライブラリ付属、チップ形状に応じた検査フレーム作成、位置決め、マイクロ調整、簡単なプログラミング
マーク	マーク数	0～2個選択可能
マーク	認識速度	0.5秒/個

制御システム

コンピューターホスト	CPU：Intelデュアルコア、メモリ：4GB、ハードディスク：500GB
ディスプレイ	22インチLEDディスプレイ

その他のパラメータ

機械寸法（長さ幅高さ）	長さ1120mm×幅900mm×高さ1400 mm
重量	約480 kg
電源	AC220v, 10%, 単相 5A 50/60hz, 消費電力 600w

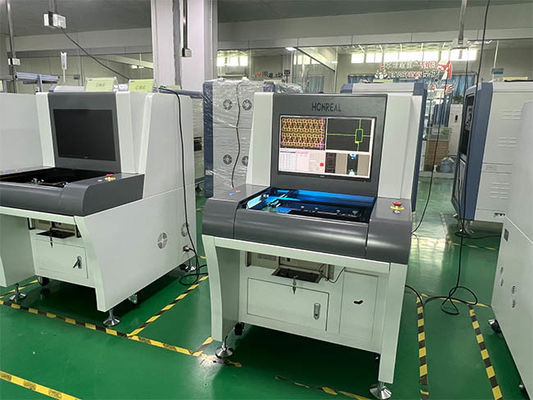

写真
オフライン SMT AOI 検査機 CCD カラーカメラ 22" LED ディスプレイ

会社情報

Shenzhen Honreal Technology Co., Ltd.は、SMT装置の研究開発、製造、販売に注力する国家ハイテク企業として認められています。世界中のトップ500企業を含む主要な電子機器企業にサービスを提供しています。同社の登録資本金は500万です。設立以来、Honrealは技術進歩にコミットし、品質を存続の基盤と考えてきました。独立した研究開発を重視し、絶えずイノベーションを追求しています。継続的な努力の結果、同社はいくつかのハイテク発明特許を獲得しています。
