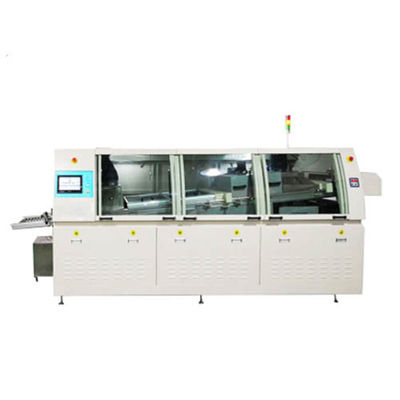

調整可能なコンベヤー速度 0~1800mm/min の自動波溶接機

高効率の自動鉛フリーDIPライン 双波自動波溶接機

● 新しい 簡潔 な 設計 は,従来 の 直角 の 外部 を 置き換える.また,機械 的 な 美学 と 実践 的 な デザイン に 基づい て 整備 を 容易 に する.

●PLCコントローラ,PCとオンラインUPSは安定・安全・効率的な制御システムを形成します.

● ソフトウェアにはPCBカウント,温度設定と編集,PCBパラメータメニュー,プロファイルテスト,アラーム,マルチ言語変換などの機能があります.安全な温度を動作する波動モーターなど.

● 1 週 の タイマー は,顧客 に とっ て 驚く べき 機能 を 提供 し ます.操作 者 は,この 波 溶接 機械 の 作業 スケジュール を 毎週 編集 でき ます.操作者が作業に来る前に溶接を溶かすために自動でオンすることができます溶接が完了して,すべての準備が整いました.これは顧客のために毎日約1.5時間を節約します.

● 特別 に 設計 さ れ た 導線 は,熱 に よっ て 引き起こ さ れる 変形 を 軽減 し ます.二 年 の 作業 の 後,コンベア レーン を 完全に 交換 する 代わりに,コパー 棒 を 交換 する だけ が 必要 です.

● スチーパーモーターで駆動されるスプレーヤー,スピードはPCで設定できます.移動と停止時間はより貴重な方法で設定されます.

● 噴霧器 は 日本 で 製造 さ れ て い ます.この 噴霧器 は 流体 の 完全 な 原子化 性能 を 提供 し て い ます.

● 自動でフルックスを追加します.フルックスタンクには2つのセンサーがあります.フルックスが限界を下回ると,ポンプを切り替えて自動的にフルックスを供給します.流量タンクにすべてのバレルフルースを置く必要があります吸管を桶に入れて

● PID モデルでの温度コントローラによる強制空気コンベクション前熱ゾーン制御.前熱ゾーンは,PCB に十分な均質な熱を供給します.

● 3 個別の下部熱気ゾーンと3 番目の上部熱気ゾーンがオプションで,この配置は溶接のために最大限の予熱効果を提供します.

● 溶接器に鋳鉄のヒーターを導入し,溶接器の外側に設置します.この新しい組み立て方法は溶接器の寿命を延長します.

● 二重波溶接器. 両方の波の高さは変換器によって制御されます.電力の周波数を調整することによって波の高さを変更します.

● 溶接器は,厚さ3mmのTi素材で作られています.長寿保証.

● イタリア製の高品質のB&M波動モーターで 騒音が少なく安定しています

● 溶接器は,自動的に上下を上げ,内外を移動できます. 顧客は,溶接器を交換し,鉛と鉛のない間で変換することが非常に簡単です.

HR-400F 鉛のない波溶接機仕様

プロセス導入:

The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by one流体噴霧,予熱,波溶接,冷却を含む.その後,溶接されたPCBは連鎖輸送機で溶接システムから送られます.

詳細:

入荷システム

挿入コンベアヤーに直接接続し,カウントとスプレーフルクサーをオン/オフするための下部センサー,幅指示のためのリーナーと針を接続できます.

流動システム

噴霧流量システムへの空気供給,すべての空気流圧は流量圧力計によって調整されます.

流体システムの移動

高品質のスプレーヤーはステップモーターとレール/スライダーで駆動され,タッチスクリーンで動作速度を設定し,ステップドライバとPLC制御システムによりスムーズで低騒音の動きができます.伝統的な空気シリンダードライブと比較移動速度はタッチスクリーンで設定でき,空気シリンダーのような空気圧の影響を受けません.
