| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 標準梱包: | WoodenCase |
| 配達期間: | 15 営業日 |
| 支払方法: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 100sets/month |

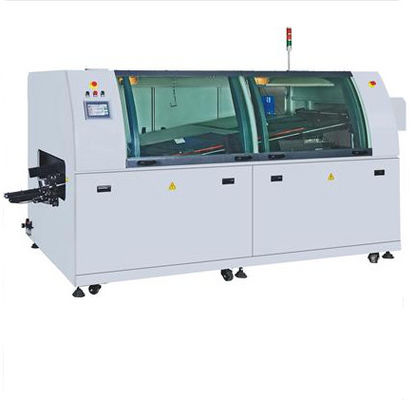

HR-300 LF 無鉛ウェーブはんだ付け機
標準: タッチスクリーン制御; オプション: コンピュータ制御
低部品密度製品/高スループット要件に適しています
モーター駆動フラクサー スプレーヘッド 横方向
微細分子サイズの日本スプレーノズル
2つの予熱器; 熱風+赤外線
モジュール化された予熱器構造、メンテナンスに便利
ブランドPLC+PIDクローズドループ制御
SUS 316L/TA1チタンはんだポットのオプション
手動はんだポット昇降＆ロールイン/アウト
様々なタイプのはんだフィンガーが利用可能
4-7°の傾斜調整可能
自動フィンガークリーナー
クロスフロー自然空冷
標準: タッチスクリーン制御; オプション: コンピュータ制御
| モデル | HR-300LF | HR-300LF タッチスクリーン |
| 機械寸法 | L3750×W1350×H1550mm | L3750×W1350×H1550mm |
| 重量 | 800kg | |
| 色 | コンピューターグレー | |
| 一般 | ||
| メインコントロール | コンピュータ+PLC制御 | タッチパネル制御 |
| 予熱器 | 2 | |
| 冷却ゾーン | 1 | |
| 冷却降下勾配 | 自然空冷: 3-4°C/秒 | |
| 排気要件 | ≥3m'/秒×2 | |
| 圧縮空気要件 | >4kg/cm2 | |
| 電源要件 | 3相5線 380Vac 50/60 Hz | |
| 起動消費電力 | ≤20kw | |
| 定常消費電力 | ≤7kw | |
| ランプアップ時間 |
予熱: 約15分 はんだポット: 約90分 |
|
| 温度設定値 |
予熱: 室温-200°C はんだポット: 室温-300°C |
|
| 温度制御 | PIDクローズドループ制御 | |
| 温度精度 | ±1℃ | |
| 温度偏差 | ±2℃ | |
| 熱風流量 | 約50CFM | |
| プロセス幅 | 50-300mm | |
| プロセス高さ | 750mm±30mm | |
| コンベア速度 | 0-1800mm/分 | |
| 製品クリアランス |
フィンガー溝を参照; 上面＆側面 ≥100mm; 下面 ≥15mm |
|
| フラクサー | ||
| スプレーヘッド横方向 | SMC空圧シリンダー駆動 | |
| 分子サイズ | 20-40ミクロン | |
| フラックスノズル径 | 1.3mm | |
| フラックス容量 | 20リットル | |
| はんだポット | ||
| ポット容量 | 300kg | |
| ポット材質 |
ステンレス鋼316L (オプション: チタンTA1) |
|
| ウェーブ変位 | チップとラムダの間 36mm | |
| ドロス量 | 0.19-0.21kg/時 | |
詳細:
予熱システム:
1.予熱器はステンレス鋼で構成された加熱ケースです。ケース内に発熱体が配置され、ケースの天井にセンサーが配置され、温度を正確に検出します。
2.このような予熱器は、ロジンでコーティングされたPCBを急速に加熱し、フラックスを活性化して、接合部、金属表面、および部品リード上の汚染物質（酸化層、油汚れなど）を除去し、フラックスの効果を最大限に引き出します。このプロセスにより、フラックスに含まれる水分が蒸発し、揮発性溶剤が除去され、はんだ付け中の気泡が減少します。さらに、PCBと部品の両方の温度を上昇させ、はんだ付け中の急激な温度上昇によるPCBの変形や、温度上昇が速すぎることによる部品の損傷を防ぎます。
日常メンテナンス:
(1) 電源電圧が正常かどうかを定期的に確認してください。電圧が高すぎると発熱体が焼損する可能性があります。
(2) 異常により予熱器の温度が高すぎると、制御システムは自動的に予熱器の電源を遮断し、アラームが作動して温度コントローラーと発熱体を保護します。温度計に表示される温度が激しく変動し、安定したレベルに達しない場合は、警告限界が小さすぎること（したがって、より大きな値に再設定する必要があります）または非接触スイッチが破損している可能性があります。
Q:販売の品質をどのように保証できますか？
A:納品前にすべての機械セットが厳格なテストを受けており、すべての製品の優れた性能を保証します。
Q:トレーニングはどうですか？
A:当社の機械をご購入後、エンジニアは当社に来社するか、操作は非常に簡単です。
トレーニングビデオとユーザーマニュアルに従って機械を操作してください。ユーザーマニュアルは機械と一緒に付属します。
Q:製品に私のロゴを入れることは可能ですか？
当社の会社はカスタマイズされたロゴサービスを完全にサポートしていることをご理解いただければ幸いです。さらに、完全に無料ですので、要件をお知らせください。
Q:これらの機械を使うのは難しいですか？
A:いいえ、全く難しくありません。以前のお客様の場合、機械の操作を学ぶのに最大2日で十分です。
