自動波溶接機 二重フック自動溶接機器
PCB波溶接機 HR-300E:
● 簡素 な 外見 の デザイン,広々 な ガラスの スライド ドア,観察 や 維持 に 容易 な デザイン; 調和 し た 色彩,人 を 中心 に する デザイン 概念.
● 触覚 スクリーン 操作 が 簡単
● 流体 は 輸入 さ れ た 噴霧 銃 に よっ て 原子化 さ れ,回転 モード は ステップ モーター です.速度 は 安定 し,原子化 は 均一 で,位置 定位 は 正確 です.
●自動スプレー追跡システム,スプレーエリアと時間は,PCBのサイズに応じて自動的に調整され,自動浄化スプレーガンの機能があります.
● 予熱装置は,十分な予熱スペース,効率的な熱補償,十分な均等な予熱を備えた,独立した予熱モジュール式設計を採用しています.
● 鉄鋼炉 システム は 外部 の 暖房 モード,近波 頂 の 設計,調整 できる 噴出口 角度,および 選択 的 な 標準 型 及び 省エネ の 動作 モード を 採用 し て い ます.溶接 オキシド が 少なく,自動で収集できます掃除が簡単です
● 金属 炉 は 環境 保護, エネルギー 節約, 高 効率, 安定 し た 温度 です.
● 波頂は周波数変換制御技術,高度な独立制御,シンプルな操作,デジタル表示を採用しています.
● 日時 は,自動 起動 と 停止 の 操作 必要 に 応じ て 設定 でき ます.
●PCB自動カウント機能で,生産管理に便利です.
● 音声・光声アラーム,テキストプロンプト,緊急停止機能が搭載されています.
● PLC と タッチスクリーン 制御 システム.
● 溶接器 は,100% の 鉛 の ない 溶接 能力 を 備える タイタン 材料 で でき て い ます.
● 顧客は,パレットのための"L"指,またはPCBのためのダブルフック指を選択することができます.
| HR-300E - 仕様 | |
| モデル | HR-300E |
| PCB 幅 | 50〜400MM |
| 溶接器容量 | 250kg |
| 走行力/一般力 | 9〜10KW/18KW |
| サイズ | 2900 ((L) *1150 ((W) *1350 ((H) |
| 純重量 | 800KG |
| 制御システム | タッチスクリーン + PLC |
| 輸送機 | 3Ph 220V,90W |
| 輸送機の速度 | 200MM~1800MM/分 |
| 流量容量 | 6.5リットル |
| アルコール容量 | 4.5リットル |
| PCB コンベア 方向 | 左から右へ |
| 噴霧方法 | ステップモーター駆動,線形レール,スライダー移動スプレーヤー |
| 噴霧器 | 日本 ST-6 |
| 予備熱帯 | 1 個別の底部予熱ゾーン |
| 前熱力 | 7.5kw/ゾーン |
| 溶接器材 | 完全にTi |
| 溶接鍋の暖房機 | 鋳鉄 |
| 暖房の電力 | 1.2KW*7PCS |
| 波数 | 2つの波 |
| 波の種類 | トルブランスの第1波とラムダ第2波 |
| 溶ける時間 | 60分 |
| 溶接器を上下する | 手帳 |
| 溶接器の入口と出口 | モーター付き |
| 指洗浄ポンプ | 1PH 220V 10W |
| 指の種類 | 双重フック |
| 指材 | ティ |
| 溶接角度 | 5〜7° |
| 空気供給 | 3〜5BAR |
| 電源 | 3PH 380V 50HZ |

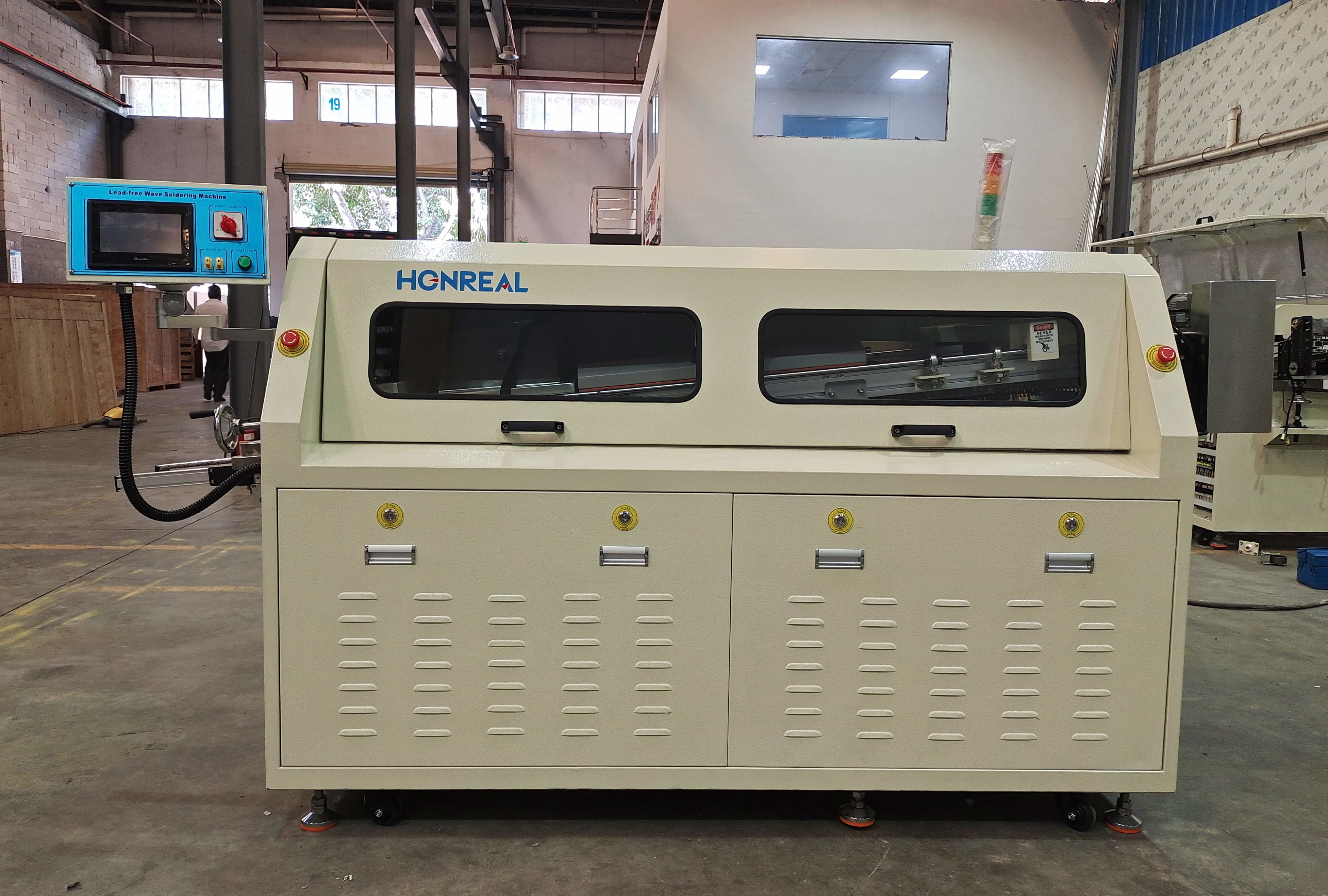

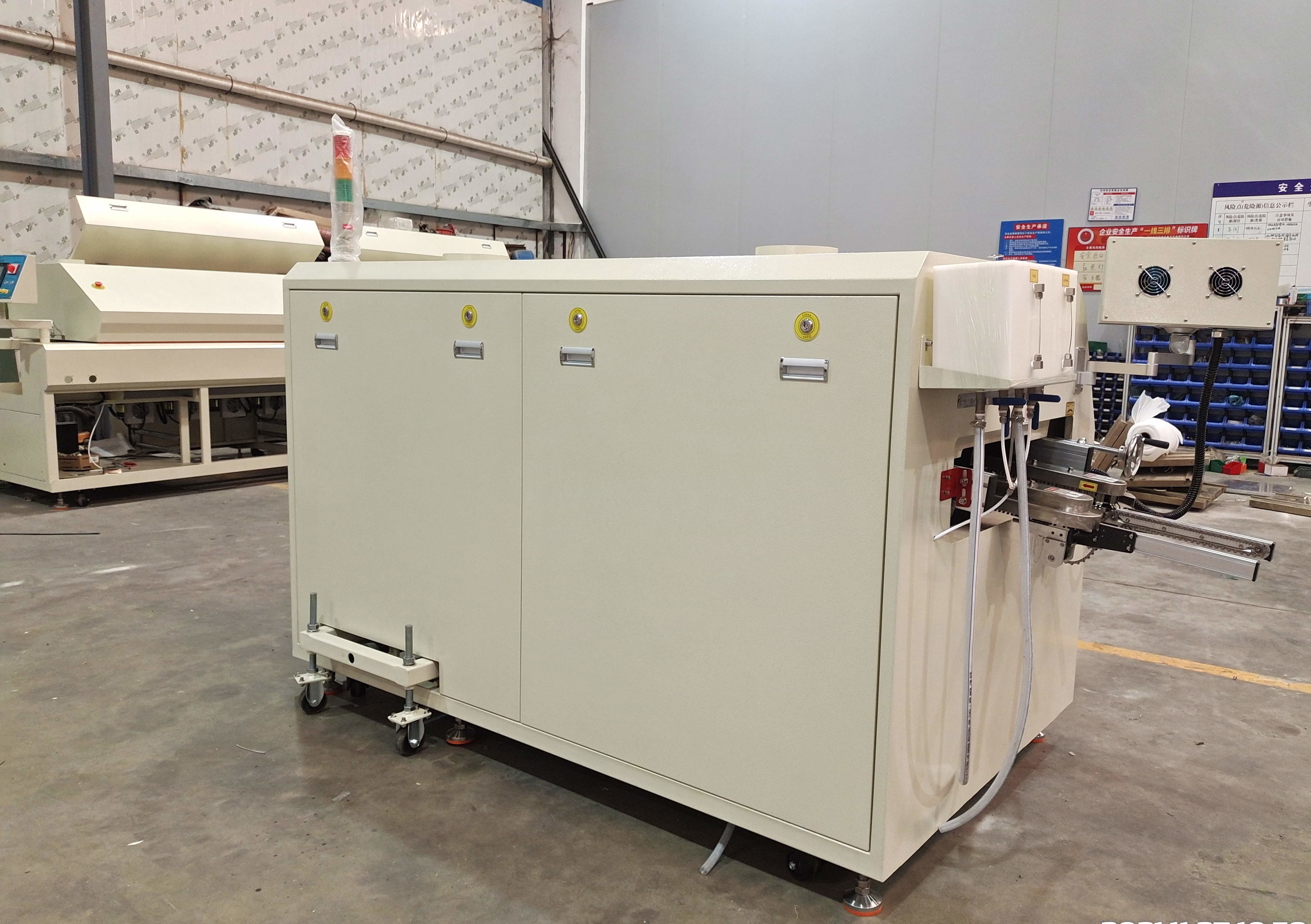

写真ショー:
設置場所:
1機械を明瞭で換気のある環境で操作し,塵や他の物質による溶接品質に影響を避ける.
2電気または磁気干渉源の近くに装置を設置しないでください.
3装置を設置する際に,扇風機や窓に風が吹くような状態で,機械の入口と出口を向きさせないでください.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
