フルPC制御により,SMT選択波溶接機は,溶接プロセスを正確に制御し,カスタマイズすることができます.この方法により,各部品は最大限の精度と一貫性で溶接されていることを保証します高品質の完成品を生産しています
SMT波溶接機は,L450 X W500MMの最大キャリアサイズがあり,幅広い電子部品に適しています. + / - 0 の機械の位置精度.05 mm は,各部品が正確に配置され,溶接されていることを保証します.欠陥のリスクを最小限に抑え,最高の品質を保証する.

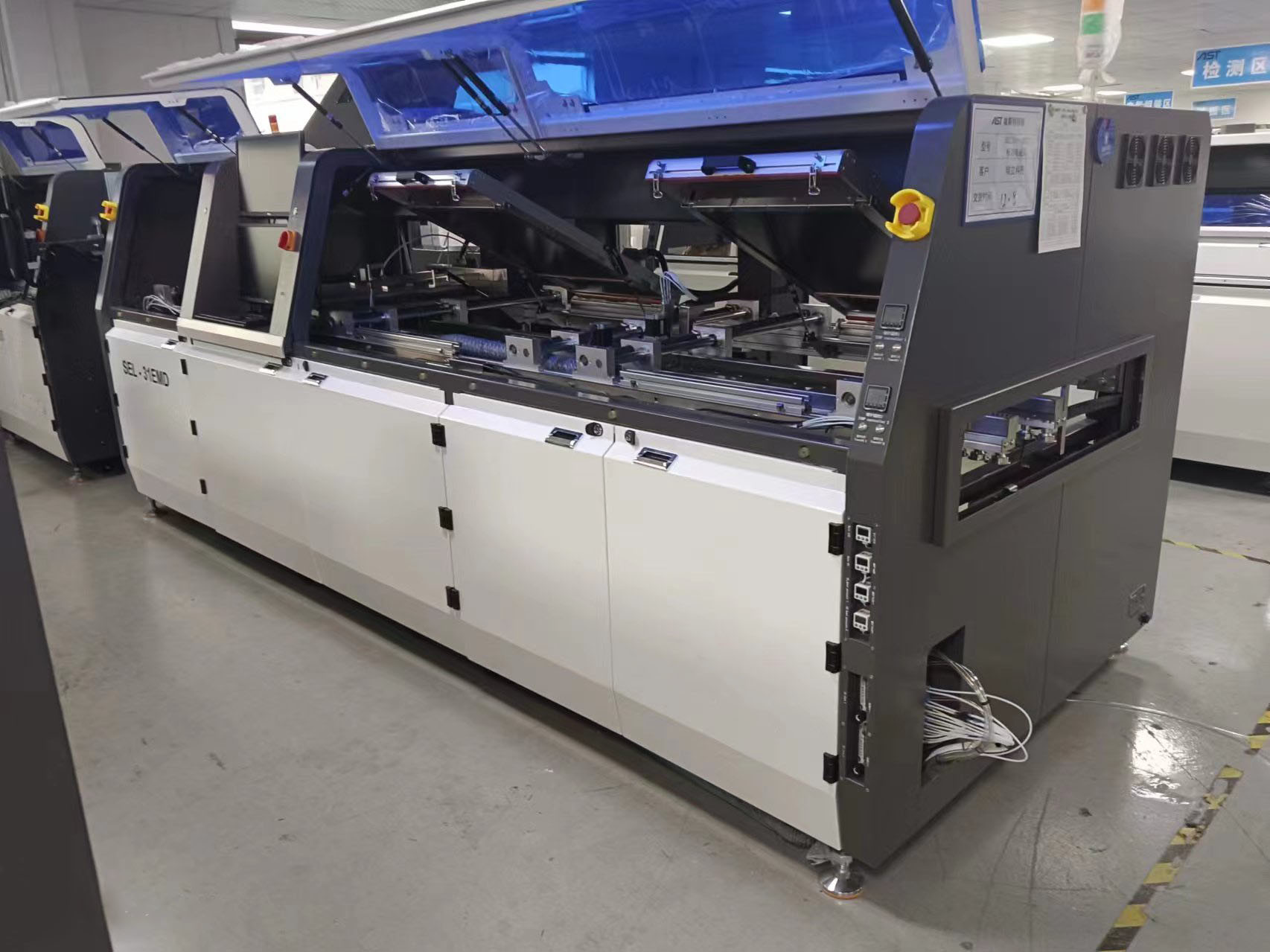

L2550 X W1480 X H1665mmを測定するSMT選択波溶接機は,さまざまな溶接用途に使用できるコンパクトで汎用的な機械です.大規模生産のためのダブルポット選択波溶接機か,より小さなプロジェクトのための小型オフライン選択波溶接機が必要かどうかこの機械は完璧な選択です.
| 機械名 | SEL-31 |
| 一般的な | |
| 寸法 | L2550 × W1480 × H1665 |
| 一般電源 | 16kw |
| 消費電力 | 4〜8kw |
| 電源 | 単相 220V 50HZ |
| 純重量 | 1500KG |
| 換気気源 | 3〜5BAR |
| 必要なN2流量と純度 | 3m3 /h,純度>99.998% |
| 必要な疲労 | 600〜1000CMB/h |
| コントロール&コンベヤー | |
| コントロール | 産業用PC+PLC制御 |
| 輸送機の幅 | 100~600MM |
| 輸送機の種類 | 噴霧と予熱区画の連鎖鉄道輸送,溶接区画のロール輸送 |
| PCBコンベヤー方向 | 左から右へ 右から左へ |
| コンベアレール | アルミレール |
| 輸送機の高さ | 900+/-30mm |
| 議案表 | |
| 運動軸 | X,Y,Z |
| モーション制御 | 閉ループサーボ制御 |
| 位置精度 | + / - 0.05 mm |
| 炎 | 金属の溶接 |
| 流量管理 | |
| 流体ノズル | 日本 ルミナ |
| ノジルの耐久性 | ステンレス鋼 |
| 流量タンク容量 | 1L |
| アルコールタンク容量 | 1L |
| 前熱する | |
| 前熱方法 | 熱い空気は上部に 赤外線ヒーターは下部に |
| 暖房の電源 | 6kw |
| 温度範囲 | 25~240°C |
| 溶接器 | |
| 標準ポット番号 | 1PCS |
| 溶接器容量 | 13kg / 溶接器 |
| 溶接温度範囲 | PID |
| 溶ける時間 | 30 分 |
| 最大溶接温度 | 350°C |
| 溶接器 | 1.5kw/溶接器 |
| 溶接ドズル | |
| ノジルの暗さ | オーダーメイド |
| 材料 | 高炭素合金 |
| 標準装備のノズル | タンダード装備 5個 ((2.5mm/ 3.0mm/ 4.0mm/ 5.0mm/ 6.0m) |
| N2管理 | |
| N2ヒーター | 標準装備 |
| N2 温度範囲 | 0〜350°C |
| N2消費量 | 1~3m3 /h /ノズル |
標準機器には以下の機器が含まれます.
| 序号 シリアル | 名称 アイテム | 内容内容 | 数量 量 |
| 1 | 制御システム 制御システム | コンピュータ主機とディスプレイPCとモニター | 1套 (セット) |
| リアルタイム監視カメラ モニターカメラ | |||
| 制御器及び制御卡 モーション制御 | |||
| 2 |
平台運動システム プラットフォーム運動システム (噴霧用) |
全 造 両軸 プラットフォーム オキシモーションテーブル |
1套 (セット)
|
| 双軸全配ロール珠丝杆及び直線導軌2軸 ボールスクリューと線形ギルドレールで装備 | |||
| 两轴全配伺服電機及び伺服駆動器2軸 伺服モーターとドライバーを装備 | |||
| 3 | 選択式噴霧システム 流通システム | 进口噴射 輸入流体噴射バルブ |
1套 (セット)
|
| 補助剤 流体タンク | |||
| 喷雾气制御流動気圧システム | |||
| 喷嘴自動清潔システムノズル自動清掃システム | |||
| 4 | 予熱システム 予熱システム | 熱風上预热,赤外射灯下预热 熱い空気を予熱,IRヒーターを底に |
1套 (セット)
|
| 5 |
平台運動システム プラットフォーム運動システム (锡炉用) |
全 造 三軸 プラットフォーム xyz モーションテーブル |
1套 (セット)
|
| 三軸全配滚珠丝杆及び直線導軌3軸 球螺旋と線形ギルドレールで装備 | |||
| 三軸全配伺服電機及び伺服駆動器3軸 伺服モーターとドライバーを装備 | |||

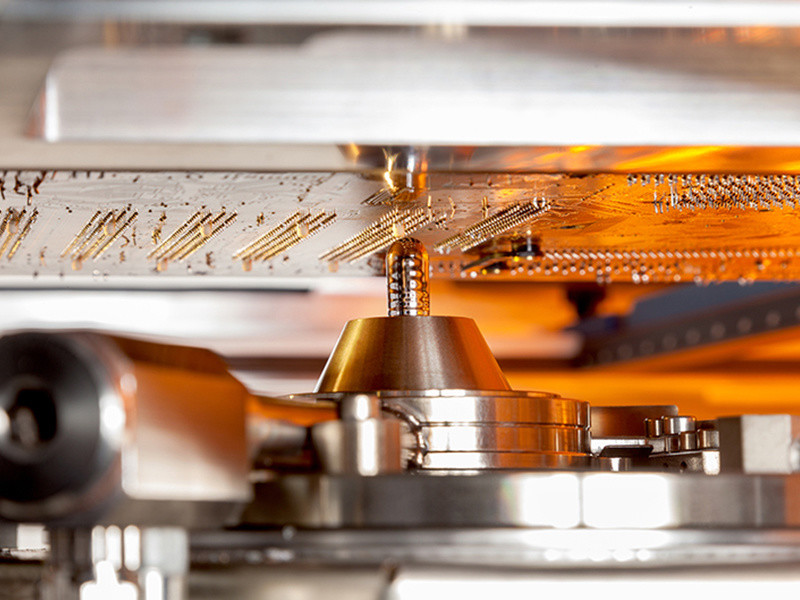

| 6 | 選択性 接锡炉 溶接鍋 | 15KG锡炉,叶轮,流道,伺服システム15kg容量溶接鍋,インペラー,トンネル,サーバーモーター |
1套 (セット)
|
| 炉超温超液位警報装置 熱警報システム上の溶接温度 | |||
| 炉温制御システム 溶接温度制御システム | |||
| 氣在線独立温控システムn2直線暖房システム | |||
| 标配5個 接喷嘴 (内径 4mm x 3pcs, 5mm,6mm) 標準装備の溶接ノズル | |||
| 7 |

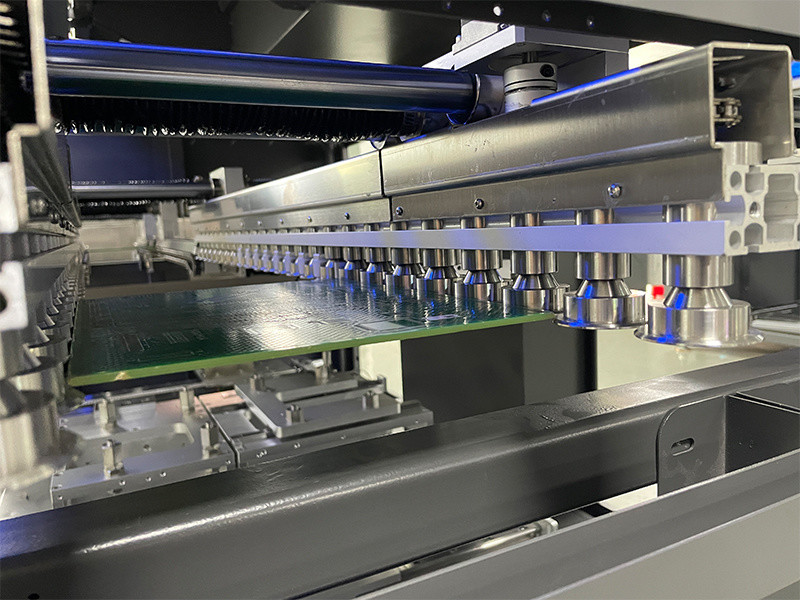

輸送部份 コンベヤーシステム |
前後輸送導轨独立ステップ进駆動 (喷雾预熱段) 前後輸送導軌の独立ステップ駆動 (噴霧予熱部分) |
1套 (セット)
|
| 前後链条輸送導轨 (喷雾预热段) 前後鎖輸送ガイド (スプレー予熱部分) | |||
| PCB板阻?? 装置 噴霧段,预熱段 PCB板ブロック装置のスプレーセクション,予熱セクション | |||
| 前後運輸導轨独立ステップ进駆動 (锡炉段) 前後輸送ガイドレールの独立ステップ駆動 (チンの溶接部分) | |||
| 前後滚轮輸送導轨 (锡炉段) 前後ロール輸送ガイド (チンの溶接部分) | |||
| PCB板阻?? 装置锡炉段PCBプレートブロック装置 チーン溶接部分 | |||
| PCB板侧 装置PCBサイドクランプシステム | |||
| 8 | 机器 体 マシン・シャシ | 机架及表面噴粉機枠/カバー&塗装 |
1套 (セット)
|
SMT 選択波溶接機は 保守を最小限に要求する高度な高度な信頼性の高い機器です しかし,技術的な問題が発生する可能性が低い場合,私たちは,あなたのマシンが可能な限り早く動作することを保証するために,包括的な製品技術サポートとサービスを提供します.
遠隔技術 支援 を 電話 や メール で 提供 できる 技術 専門家 の チーム.また,設置,訓練,保守 など の 現場 サポート サービスを 提供 し ます..
私たちの目標は あなたのSMT選択波溶接機が 最高性能で動作し ダウンタイムを最小限に抑え 生産効率を最適化することを保証することです私たちの製品技術サポートとサービスについてより多くのことを学ぶために今日私たちに連絡してください.
