| MOQ: | 1set |
| 価格: | USD66000-85000 Per/Set |
| 標準梱包: | Woodencase |
| 配達期間: | 5-10 Work Days |
| 支払方法: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 100sets/month |
なぜ選択的ウェーブはんだ付け機を使用するのか？
一部のコンポーネントはTHTプロセスでのはんだ付けが可能ですが、大容量およびファインピッチのコンポーネントは困難な場合があります。そのため、選択的ウェーブはんだ付け機を使用する必要があります。
ウェーブはんだ付け機の錫浸透率は75%にしか達しませんが、選択的ウェーブはんだ付けシステムを備えた選択的ウェーブはんだ付け機は100%の浸透率を達成できます。

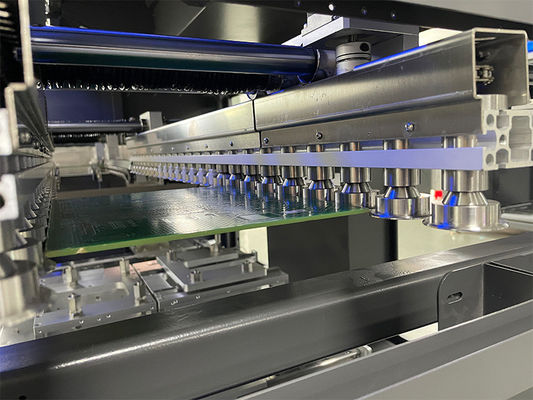

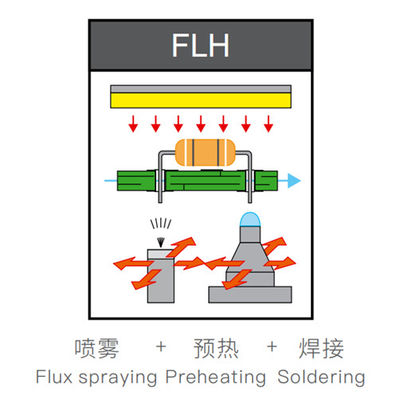

HR-400C選択的ウェーブはんだ付け機は、フラックス噴霧モジュール、予熱モジュール、はんだ付けモジュールと統合設計されており、自由に拡張可能です。フラックス噴霧は点対点噴霧を使用しており、フラックスを大幅に節約できます。予熱は熱風と下部IRを使用し、フラックスの水分を素早く蒸発させ、PCBボードを一定の温度まで上昇させるため、PCBは液体の半田と接触したときに熱衝撃を受けません。はんだ付けモジュールは、顧客の要求に応じてシングルポットまたはデュアルポットで使用できます。電磁ポンプは、正確で微調整された半田波の高さを実現するために、非常に一定のフローを保証します。最先端の技術とモジュラー設計のHR-400C選択的ウェーブはんだ付け機は、HR-400C選択的ウェーブはんだ付け機は、柔軟性とスループットに関する最高の要求を満たします。
現在、選択的ウェーブはんだ付け機は、自動車、医療、産業制御などのハイエンド製造業界で広く使用されており、HR-400C選択的ウェーブはんだ付け機は、お客様にとって最良の選択となるでしょう。
技術パラメータ:
| 機械名 | SELPOT-400 | |
| 一般 | ||
| 寸法 | L1520mm X W1650mm X H1650mm | |
| 一般電力 | 18kw | |
| 消費電力 | 5-7kw | |
| 電源 | 三相380V 50HZ | |
| 正味重量 | 1200KG | |
| 必要なエアソース | 0.4-0.6MPa | |
| 必要なエアフロー | 8-12L/min | |
| 必要なN2圧力 | 0.4-0.6MPa | |
| 必要なN2フロー | 毎時2立方メートル以上 | |
| 必要なN2純度 | >99.998% | |
| 必要な排気 | 500--800CMB/H | |
| キャリアまたはPCB | ||
| キャリア | 製品による | |
| 最大キャリアサイズ | L400 x W400 mm | |
| PCB厚さ | 0.2mm-----6mm | |
| PCBエッジ | 5mm以上 | |
| 制御とコンベア | ||
| 制御 | 産業用PC | |
| コンベア幅 | 100-400MM | |
| コンベアタイプ | SUSローラー | |
| コンベア厚 | 2---6mm (エッジ厚さまたはキャリア厚さ) | |
| PCBコンベア方向 | 左から右 | |
| PCBコンベア上部クリアランス | 100MM | |
| PCBコンベア下部クリアランス | 30MM | |
| コンベア負荷 | <10kg | |
| コンベアレール | アルミレール | |
| コンベア高さ | 900+/-30mm | |
| モーションテーブル | ||
| モーション軸 | X, Y, Z | |
| モーション制御 | クローズドループサーボ制御 | |
| モーションモーター | ブランドサーボモーター | |
| ボールねじ | Hiwin | |
| 位置精度 | + / - 0.05 mm | |
| シャーシ | 金属溶接 | |
| フラックス管理 | ||
| フラックスノズル | 日本ルミナ | |
| ノズル耐久性 | ステンレス鋼 | |
| フラックスタンク容量 | 3L | |
| フラックスタンク | 圧力タンク | |
| アルコールタンク容量 | 1L | |
| アルコールタンク | 圧力タンク | |
| 予熱 | ||
| 予熱方法 | 上部IR加熱 | |
| ヒーターの電力 | 13.5kw | |
| 温度範囲 | 25--240℃ | |
| はんだポット | ||
| 標準ポット数 | 1個 | |
| はんだポット容量 | 13 kg / はんだポット (電磁ポンプ) | |
| はんだ温度制御 | PID | |
| 溶解時間 | 20--30分 | |
| 最大はんだ温度 | 350 ℃ | |
| はんだヒーター | 1.2kw | |
| はんだノズル | ||
| ノズル | カスタマイズ | |
| 材質 | 高炭素合金 | |
| 標準装備ノズル | 標準装備 5個/はんだポット (ノズル内径 2.5mm, 3mm, 4mm, 5mm, 6mm) | |
| N2管理 | ||
| N2ヒーター | 標準装備 | |
| ID N2温度範囲 | 0- 350 C | |
| N2消費量 | 2 m³/h / ノズル |
|
SMTウェーブはんだ付け機は、エレクトロニクス製造業界の特定のニーズを満たすために設計された最先端の電子製品です。
当社の製品テクニカルサポートおよびサービスには以下が含まれます:
経験豊富な技術者のチームが、優れた顧客サービスを提供し、SMT選択的ウェーブはんだ付け機が最大限の効率で稼働することを保証することに専念しています。
