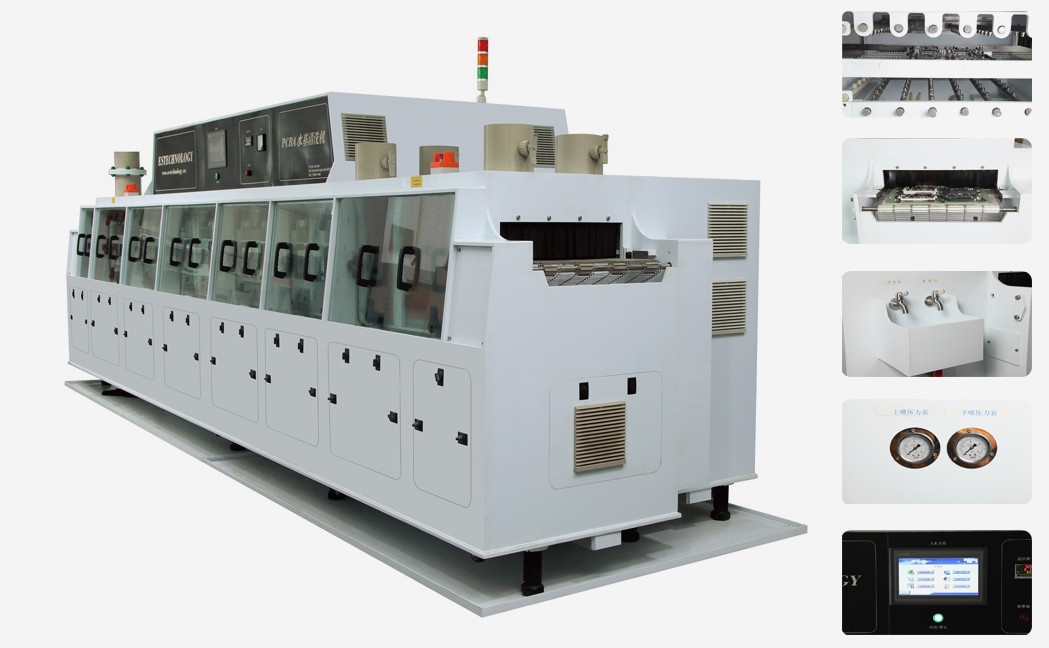

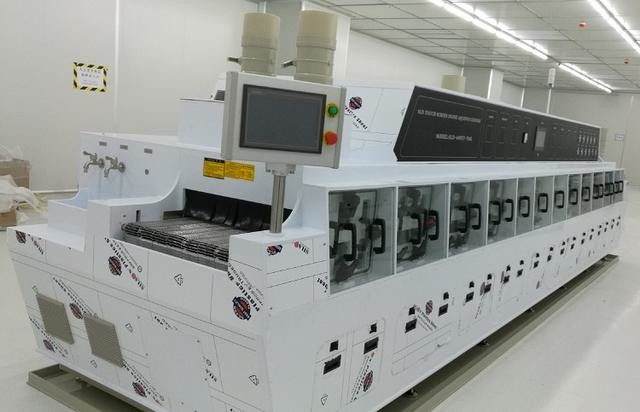

化学清掃部門 SMT 清掃設備 耐腐蝕性PP材料

1機械の完全な説明:

• 機械全体が台湾から輸入されたPPプレートでできていて,美しい外見です.
• PPボードの良い化学特性に基づいて,機械はアルカリ性クリーニングエージェントと酸性クリーニングエージェントに適応することができ,どのクリーニングエージェントを使用するかについては制限がありません.酸とアルカリ耐性は,通常の不oxidable鋼で作られた洗浄機よりもはるかに優れています.
• PP材料の酸化抵抗性が良いので,機械の外観と内部は,何年も使った後でもまだ新鮮です.
• すべてのPPプレートはCNCで処理されます.
• すべてのタンクの底は 3層の補強で溶接されています 漏れがないようにするためです
• フレーム・アンダーフレームは,PPプレートに包まれた厚い鋼のフレームである.PP材料は化学的性質を保証するが,鋼のアンダーフレームは機械の強さを保証する.
• オーダーメイド 316 ステンレス鋼の扇風機状のノイズ
• 化学部門における冷凝体回収システム (オプション)

2洗浄プロセス
1.化学清掃モジュール
1.1化学前清掃または隔離部分
洗浄後,水溶液を化学タンクまたは直接放出に戻す.
役割:板の表面にある大きな汚染物質,例えば溶接ボール,塵などを洗い流します. 濾過システムは,ポンプを塞ぐために水タンクに大量の汚染物質が流れることを避けるために使用されます.
1.2化学サイクル清掃
溶媒タンクから水をポンプしてPCBAの両側を浄化し,その後水を溶媒タンクに戻すか直接放出する.化学洗浄も化学洗浄1と化学洗浄2に分かれます..
作用:化学分解,分解流体内圧,および水圧の噴射によってPCBAの表面から流体を分離する.
1.3. 風切断 隔離
PCBAボードが水と溶剤を次の洗浄タンクに運ばないように,PCBAボードの表面をノズルと空気ナイフの混合で清掃し,空気で切断します.
役割:DIの水タンクが洗濯タンクを汚染するのを防ぐ.
2.DI 洗浄モジュール
2.1DI 洗浄前 (リサイクル洗浄)
初期噴霧浄化のために,DI 水を製品に接続し,水は浄化後,前洗浄DIタンクに戻ります.
役割: 板の表面に残ったクリーニングエージェントを洗い流して,クリーニングエージェントをDIの洗浄部分に削減し,DIの水タンクを汚染します.
2.2風切断隔離
PCBAボードの表面は空気ナイフで切断され,表面から水残留のほとんどを除去し,PCBAボードの表面から乾燥部分にDI水が運ばれないようにします.
2.3.DI 水循環洗浄
洗浄後,水はDIタンクに戻る.DI水循環の洗浄は,洗浄1と洗浄2の2つのセクションに分かれています.それぞれに水タンクがある.
作用: 噴水圧で流体や化学残留物を洗い流す.
2.4洗浄終了
DI 発電機は,この部分に直接DI 水を供給し,最終洗浄を行う.その後,水は直接放出されるか DI タンクに流れます.
役割: 清掃剤が標準に合致していることを確認する.
3末期風切断 隔離 乾燥
PCBAボードの表面は空気ナイフで切断され,表面から水残留のほとんどを除去し,PCBAボードの表面から乾燥部分にDI水が運ばれないようにします.
役割:熱気乾燥部分にDI水が入ることを防止し,空気乾燥効果に影響を及ぼさないようにする.
3.1. 最終的な風切断 隔離 (冷たい空気で乾燥)
3.2熱気乾燥
3.3冷たい空気で乾燥する

3.技術パラメータ

4製品 特徴

1オーケストラ 主要 コントロール パネル

• 化学清掃圧,洗浄圧,DI 水圧などを表示する.
• Ammeter,デイオニ化水抵抗メーター (オプション),デイオニ化水のpH (オプション) などなど,様々な計器で装備されている.

圧力計

2.タッチスクリーン制御システム

• タッチスクリーン操作プラットフォーム
• システムパラメータ パスワード保護
• フレンドリーな人間と機械のインターフェースの シンプルな操作
• 警報システムと故障警告
• 制限保護機能: デバイスが制限値を超えると,タッチ画面から表示され,アラームが鳴ります.
• 3色警告灯台
• オムロン PLC コントロールと 輸入品牌の電子制御部品
• 頑丈なタッチスクリーン操作プラットフォーム
• 入口には光電センサーが搭載されており,機器を自動で起動/停止することができます.

タッチスクリーンインターフェース電動制御箱 (Omron PLC)

3ステンレス鋼の網状輸送システムまたは連鎖輸送システム

• 316Lステンレス鋼の網帯やコンベアチェーン 耐腐蝕性
• ステップレス速度調節,調整可能10〜1000mm/min
• 入口には光電センサーがあり 商品の量を数えることができます
• エネルギー節約と環境保護のデザインの概念を採用し,インダクションスタート機能を採用することができます.

光電感センサーのステンレス鋼網帯

4. 祈りのチューブとスプレードズル

• 化学浄化部では316Lステンレス鋼のノズルとチューブが使用され 耐腐蝕性があります
• DI洗浄部にはポリエステルノズルと調整可能な角度のチューブがあります.
• ノジルの角度を調整し 簡単に解体できます
• 中低圧の噴霧を導入し,大きな流量設計をします.

噴霧ノズルとチューブフィルター

5フィルタリングシステム

• 二次濾過設計を採用する.
• 主要フィルタリングは,維持が容易で,主に大量の物質汚染物質をフィルタリングする設計を採用します.
• 水ポンプの吸入口は,ポンプで汲み上げられる水や清潔液が汚染物質を製品の表面に運ばないように二次濾過を採用する.

6管道システム

• パイプはPP素材で バルブとパイプは全て台湾サンリブランドです
• 各インターフェースにバルブがあります
• 柔軟な快速接続が採用され,容易なメンテナンスを可能にします.
• 各ノズルの圧力は調節可能.
• 二重ガラスの設計を導入し,快適な熱隔離と音隔離,エネルギー節約と環境保護
• 大きな窓のデザインで 製品の清掃を観察できます
• ガラスは,簡単なメンテナンスのために,迅速なロードと卸荷設計を採用します.

パイプラインシステム 吸音用ドアの綿
