| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 標準梱包: | WoodenCase |
| 配達期間: | 25 営業日 |
| 支払方法: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 100セット月 |
特徴:

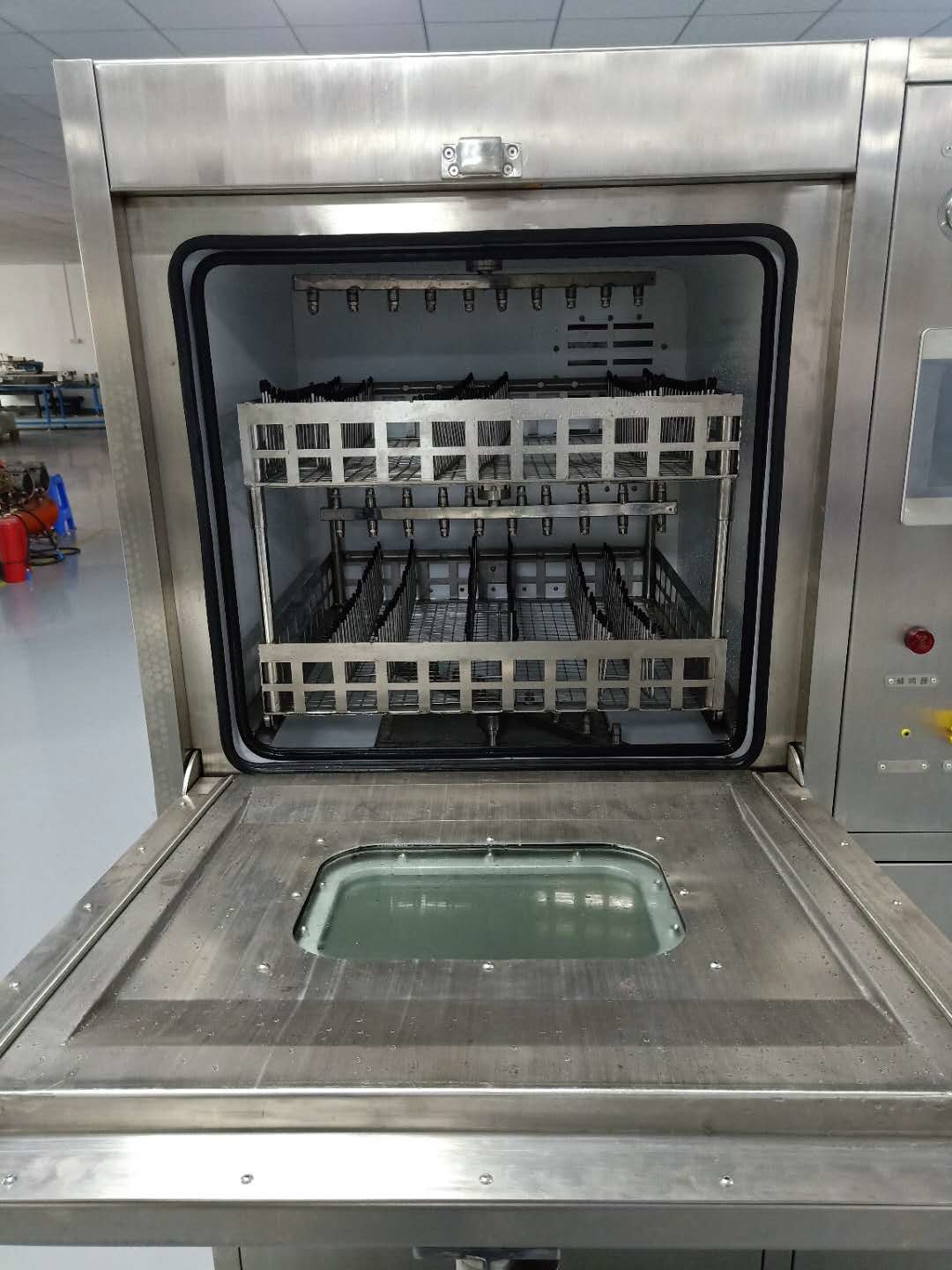

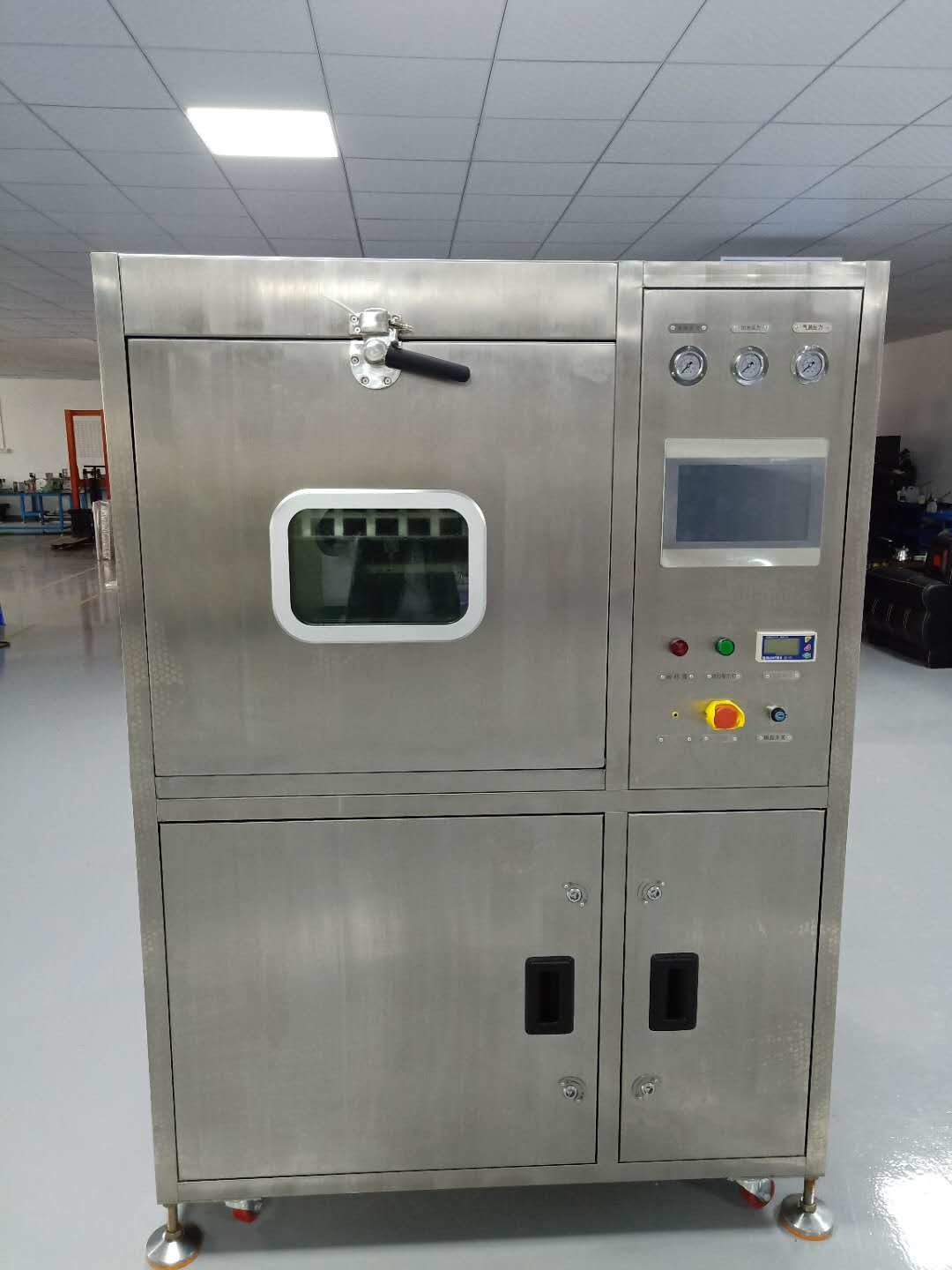

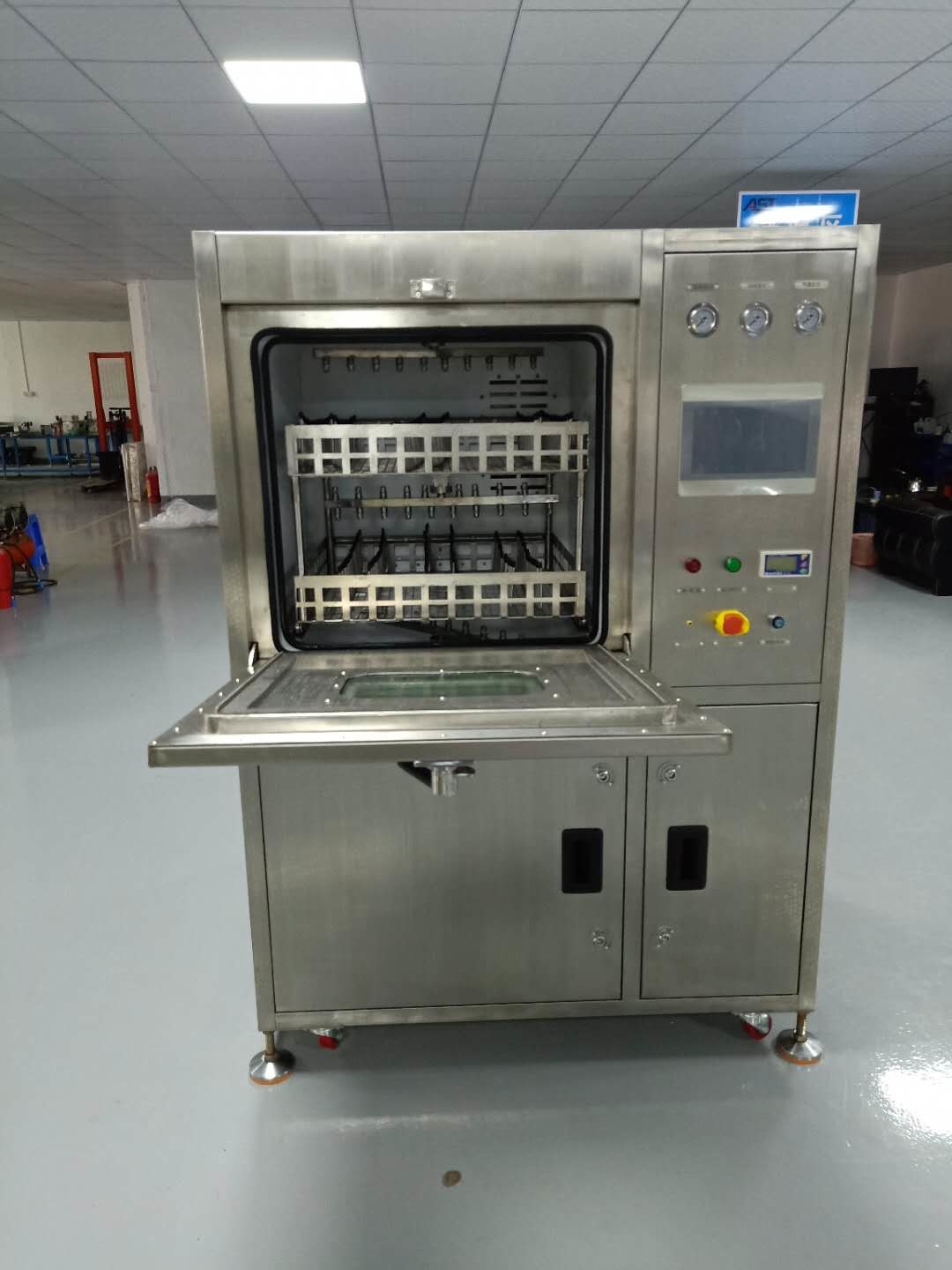

1. 全工程可視化：前面窓とLEDライトを通して洗浄工程を確認できます。
2. 自動洗浄モード：洗浄、すすぎ、乾燥の工程を1台のキャビネットとコンパクトな機械で完了できます。
3. 最も科学的なノズル設計：左右の段階的な分布を使用 --- 洗浄効率を向上させます。上下のずれ分布 - 洗浄のデッドスポットを完全に解決します。
4. ノズル圧力調整可能な設計：高圧スプレー下での小型軽量PCBAの衝突、飛散の問題を解決します。
5. 標準希釈タンク加熱システム：洗浄効率を大幅に向上させます。洗浄時間を短縮します。
6. 包括的な洗浄システム：SMT、THT PCBAのはんだ付け後の表面に残ったロジン、水溶性フラックス、鉛フリーフラックス/はんだペーストなどの有機および無機汚染物質を徹底的かつ効果的に洗浄します。
7. 便利な洗浄希釈液の追加：手動で追加することも、比率（5％から25％）を設定してDI水と化学薬品を自動的に混合することもできます（オプション）。
8. 一時タンクと補助加熱システム：一時タンクは希釈液とDI水を保管するために使用されます。
洗浄工程中、エアポンプは希釈タンクから希釈液を吸引し、一時タンクに送ります。その後、洗浄ポンプは一時タンクから希釈液を吸引してPCBAを洗浄します。洗浄工程後、エアポンプは一時タンクから希釈液を吸引し、希釈タンクに戻します。
すすぎ工程中、エアポンプはDI水製造機からDI水を吸引し、一時タンクに送ります。すすぎのたびに、DI水は一時タンクから排出されます。すすぎ水は必要に応じて加熱できます。
9. 低い運転コスト：内蔵フィルターにより希釈液を繰り返し使用できます。洗浄工程の最後に圧縮空気ブロー方式を使用することで、配管やポンプから残留洗剤を吹き飛ばし、希釈液を50％節約します。
10. 濃度液体補正機能：希釈液は繰り返し使用すると濃度が低下し、PCBAの洗浄効果と洗浄効率に影響を与えます。このとき、希釈タンクに濃縮液を加えて希釈液の濃度を補正する必要があります。濃度補正は液体の有効利用を改善でき、濃度液の添加量は実際の状況に応じて調整可能です。
技術パラメータ:
| 内容 | パラメータ |
| モデル番号 | |
| 洗浄エリアサイズ | L610*W560*H160mm 2層 |
| 濃度タンク容量 | 30L |
| 希釈タンク容量 | 70L |
| スプレータンク容量 | 17-23L |
| スプレーヤーヒーター出力 | 6KW |
| 洗浄時間 | 0〜99分（調整可能） |
| 洗浄温度（液体） | 室温〜75℃（調整可能） |
| すすぎ時間 | 1分/回（1〜59回/調整可能） |
| すすぎ温度（DI水） | 室温〜75℃（調整可能） |
| 乾燥時間 | 0〜99分/（調整可能） |
| 抵抗率測定範囲 | 0〜18M |
| 溶剤タンクヒーター出力 | 9KW |
| 乾燥温度 | 室温〜99℃/（調整可能） |
| 乾燥ヒーター出力/KW | 6KW |
| 注入圧力 | 30PSI-90PSI（調整可能） |
| 化学グレードフィルター |
0.22μm（フィルター粒子：はんだペースト、ロジン、フラックス、汚染物質） DI水フィルター |
| 1インチクイック接続タイプインターフェース | リアルタイム圧力計 |
| 1インチクイック接続タイプインターフェース | リアルタイム圧力計 |
| 3個（ノズル/DI水/廃液） | 水平スプレーポンプ |
| 5.5KW | 排気口サイズ |
| Φ100（W）*30mm（H） | 電源；エアソース |
| AC380V 50HZ 65A/0.45MPa〜0.75MPa | 正味重量 |
| 400kg | 寸法 |
| L1400*W1350*H1830mm | 会社情報 |
は、SMT装置の研究開発、製造、販売を専門とする国家ハイテク企業です。世界のトップ500電子企業にサービスを提供しています。会社の登録資本金は500万です。設立以来、Honrealは技術開発を核とし、品質を生存とし、独立した研究開発と継続的な革新を堅持してきました。継続的な努力を経て、多数のハイテク発明特許を取得しています。認証
A1: 合計30〜45分。洗浄10分+すすぎ10分+乾燥10〜25分。A2: 水系PCBA洗浄液で洗浄、DI水ですすぎ。
Q3: HR-Q6 は1サイクルで何枚のPCBAを洗浄できますか？
A3: 例としてL200*W100mmサイズのPCBAの場合、30〜40枚洗浄できます。Q4: 洗浄、すすぎ、乾燥工程後、PCBAをオーブンで焼く必要がありますか？A4: はい、洗浄後のPCBAは電気オーブンに入れ、100〜110℃で2時間、または80〜90℃で4時間焼いてPCBAを完全に乾燥させる必要があります。
洗浄前後の比較写真：
