概要
組み立てられた回路板の清掃では,PCBA清掃としても知られています.主な目標は,処理によって生じる樹脂と流体残留物や生産関連残留物を除去することです..

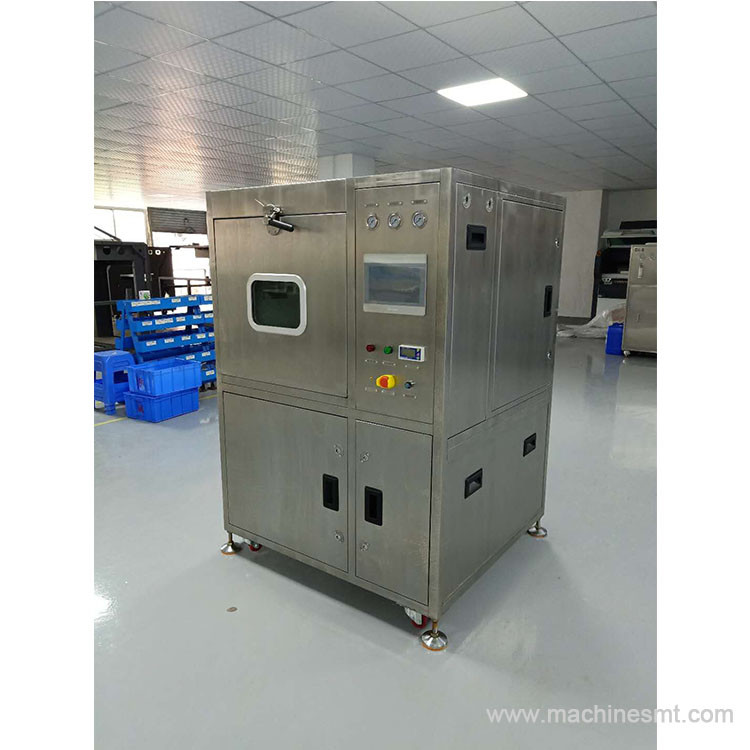

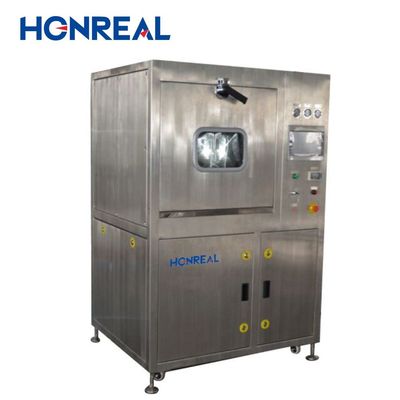

HR-Q6は,デイオナイザー水,約30~60L/min,および≤0.4Mpaの圧力で使用されます.この機械は,鉛ベースの (ユーテキス) と鉛のない溶接剤の両方でうまく動作します.
溶ける水,樹脂を含むすべてのフルースタイプは,除去されます.組み立て中に生成された部品残留物.
技術パラメータ:
内容 | パラメータ |
モデル番号 | HR-Q6 |
クリーンエリアの大きさ | L610*W560*H160mm 2層 |
濃縮タンク容量 | 30L |
希釈タンク容量 | 70L |
噴霧タンク容量 | 17-23L |
噴霧式ヒーターの電源 | 6KW |
清掃時間 | 0~99分 (調整可能) |
清掃温度 (液体) | 室温 ~75°C (調節可能) |
洗浄時間 | 1分/時間 ((1-59回/調整可能) |
洗浄温度 (DI 水) | 室温~75°C (調節可能) |
乾燥時間 | 0~99分/ (調整可能) |
耐性モニタリング範囲 | 0~18M |
溶剤タンクヒーターの電源 | 9KW |
乾燥温度 | 室温~99°C/ (調節可能) |
ドライヒーターの電力/KW | 6KW |
注射圧 | 30PSI~90PSI (調整可能) |
化学性フィルター |
0.22μm (フィルター粒子:溶接パスタ,ロージン, 流量や汚染物質) |
Di 水フィルター | 1インチ高速接続型インターフェース |
化学物放出港 | 1インチ高速接続型インターフェース |
リアルタイムの気圧計 | 3 PCS (ノズル/DI 水/廃棄物) |
水平スプレーポンプ | 5.5KW |
排気口の大きさ | Φ100 (W) *30mm (H) |
電源は空気源 | AC380V 50HZ 65A/0.45MPa~0.75MPa |
純重量 | 400kg |
サイズ | L1400*W1350*H1830mm |
シェンzhen Honreal Technology Co., Ltdは,SMT機器の研究,開発,生産,販売に焦点を当てた国家ハイテク企業として認識されています.世界各地の 電子企業に サービスを提供しています設立以来,Honrealは技術的進歩に 専念してきました.品質をその存在にとって不可欠だと考える独立研究開発を強調し,革新を絶え間なく追求しています. 継続的な努力の結果,同社はいくつかのハイテク発明特許を取得しました.
Q1: サイクルの時間は?HR-Q6バッチクリーニングマシン?
A1:合計30~45分.洗浄10分+洗浄10分+乾燥10~25分
Q2:どんな液体で使用できますか?HR-Q6PCBAを掃除する?
A2: 水性PCBA洗浄液洗浄,DI水洗浄
Q3:PCBAをたくさん持っているHR-Q6一回のサイクルで清掃する?
A3: L200*W100mmサイズPCBA 例えば,30~40pcsを掃除することができます.
Q4:PCBAは洗浄,洗浄,乾燥後,機械で焼く必要があるか?
A4:もちろん,PCBAは洗浄後,電気オーブンに入れて100~110°Cで2時間,または80~90°Cで4時間焼く必要があります.
洗浄前の写真と洗浄後の写真を比較する:
