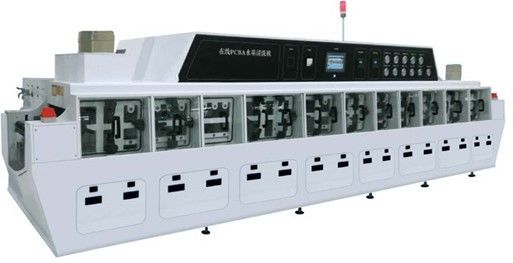

オンラインタッチスクリーン制御スプレーPCBAクリーニングマシン L5860mm

1概要 紹介

HR-5800 PCBAオンラインクリーニングマシンは,3つのプロセスに分かれています:化学浄化セクション,純粋な水で洗浄セクションと強い熱気乾燥セクション,コンクリートは環境隔離や化学物質による予備清掃に分けられる予備の化学清掃 (1段と2段を含む),風切断隔離 1,DI洗浄汚染,風切断隔離 2,DI洗浄 1,DI洗浄 2,最終DI洗浄,空気乾燥風 切断 1熱気乾燥,空気乾燥風 切断2,卸載

2洗浄プロセス
1.化学清掃モジュール
1.1化学前清掃または隔離部分
洗浄後,水溶液を化学タンクまたは直接放出に戻す.
役割:板の表面にある大きな汚染物質,例えば溶接ボール,塵などを洗い流します. 濾過システムは,ポンプを塞ぐために水タンクに大量の汚染物質が流れることを避けるために使用されます.
1.2化学サイクル清掃
溶媒タンクから水をポンプしてPCBAの両側を浄化し,その後水を溶媒タンクに戻すか直接放出する.化学洗浄も化学洗浄1と化学洗浄2に分かれます..
作用:化学分解,分解流体内圧,および水圧の噴射によってPCBAの表面から流体を分離する.
1.3. 風切断 隔離
PCBAボードが水と溶剤を次の洗浄タンクに運ばないように,PCBAボードの表面をノズルと空気ナイフの混合で清掃し,空気で切断します.
役割:DIの水タンクが洗濯タンクを汚染するのを防ぐ.
2.DI 洗浄モジュール
2.1DI 洗浄前 (リサイクル洗浄)
初期噴霧浄化のために,DI 水を製品に接続し,水は浄化後,前洗浄DIタンクに戻ります.
役割: 板の表面に残ったクリーニングエージェントを洗い流して,クリーニングエージェントをDIの洗浄部分に削減し,DIの水タンクを汚染します.
2.2風切断隔離
PCBAボードの表面は空気ナイフで切断され,表面から水残留のほとんどを除去し,PCBAボードの表面から乾燥部分にDI水が運ばれないようにします.
2.3.DI 水循環洗浄
洗浄後,水はDIタンクに戻る.DI水循環の洗浄は,洗浄1と洗浄2の2つのセクションに分かれています.それぞれに水タンクがある.
作用: 噴水圧で流体や化学残留物を洗い流す.
2.4洗浄終了
DI 発電機は,この部分に直接DI 水を供給し,最終洗浄を行う.その後,水は直接放出されるか DI タンクに流れます.
役割: 清掃剤が標準に合致していることを確認する.
3末期風切断 隔離 乾燥
PCBAボードの表面は空気ナイフで切断され,表面から水残留のほとんどを除去し,PCBAボードの表面から乾燥部分にDI水が運ばれないようにします.
役割:熱気乾燥部分にDI水が入ることを防止し,空気乾燥効果に影響を及ぼさないようにする.
3.1. 最終的な風切断 隔離 (冷たい空気で乾燥)
3.2熱気乾燥
3.3冷たい空気で乾燥する

3.技術パラメータ

タッチスクリーンインターフェース電動制御箱 (Omron PLC)

          光電感センサーのステンレス鋼網帯

             噴霧ノズルとチューブフィルター
