高品質の低コストの線上 THT 孔を通して選択波溶接システム
選択波溶接 (Selective wave soldering) は,透孔部品溶接の開発要件を満たすために発明された波溶接の特殊な形態である.それは主に高級電子製品の透孔部品の溶接に適しています.例えば:軍事用電子製品,自動車用電子製品,スイッチング電源製品,およびより高い溶接信頼性を要求する他の産業.
利点:
1統合された完全機能モデル,すべての動きプラットフォーム 統合スプレーと溶接,コンパクトなスペース.
2.PCBプレート固定,スプレーと溶接プラットフォーム移動.
3高質の溶接で溶接の通過率が大幅に向上します
4SMEMAのオンライン輸送のモジュール化設計,柔軟なライン形成の顧客を支援する.

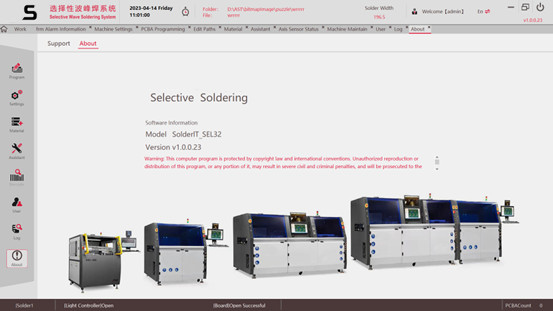

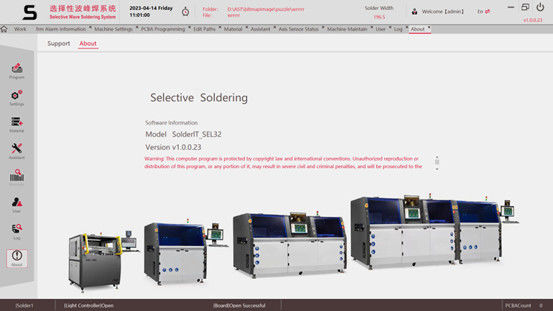

5.フルPC制御. すべてのパラメータはPCで設定され,移動経路,溶接温度,フルックスタイプ,溶接タイプ,n2温度など,PCメニューに保存することができます最良の追跡能力と,繰り返しの溶接品質を簡単に取得する.
| 機械名 | SELPOT-400 | |
| 一般的な | ||
| 寸法 | L1520mm × W1650mm × H1650mm | |
| 一般電源 | 18kw | |
| 消費電力 | 5-7kw | |
| 電源 | 三相 380V 50HZ | |
| 純重量 | 1200KG | |
| 換気気源 | 0.4-0.6MPa | |
| 必要な空気流量 | 8〜12L/分 | |
| 必要なN2圧 | 0.4-0.6MPa | |
| 必要なN2流量 | 時速2立方メートル以上 | |
| 必要なN2純度 | >99.998% | |
| 必要な疲労 | 500~800CMB/h | |
| キャリアまたはPCB | ||
| キャリア | 製品によって | |
| 最大キャリヤサイズ | L400 × W400 mm | |
| PCBの厚さ | 0.2mm-----6mm | |
| pcb エッジ | 5mm以上 | |
| コントロール&コンベヤー | ||
| コントロール | 産業用PC | |
| 輸送機の幅 | 100〜400MM | |
| 輸送機の種類 | SUSローラー | |
| 輸送機の厚さ | 2~6mm (縁の厚さまたはキャリアの厚さ) | |
| PCBコンベヤー方向 | 左から右へ | |
| PCBコンベヤーアップクリアランス | 100MM | |
| PCBコンベヤー底空隙 | 30MM | |
| コンベアロード | <10kg | |
| コンベアレール | アルミレール | |
| 輸送機の高さ | 900+/-30mm | |
| 議案表 | ||
| 運動軸 | X,Y,Z | |
| モーション制御 | 閉ループサーボ制御 | |
| モーションモーター | パナソニックのサーボモーター | |
| ボールスクリュー | ハイウィン | |
| 位置精度 | + / - 0.05 mm | |
| シャーシ | 金属の溶接 | |
| 流量管理 | ||
| 流体ノズル | 日本 ルミナ | |
| ノジルの耐久性 | ステンレス鋼 | |
| 流量タンク容量 | 3L | |
| 流体タンク | 圧力タンク | |
| アルコールタンク容量 | 1L | |
| アルコールタンク | 圧力タンク | |
| 前熱する | ||
| 前熱方法 | 上部IR暖房 | |
| 暖房の電源 | 13.5kw | |
| 温度範囲 | 25~240°C | |
| 溶接器 | ||
| 標準ポット番号 | 1pcs | |
| 溶接器容量 | 13kg / 溶接器 (電磁ポンプ) | |
| 溶接温度制御 | PID | |
| 溶ける時間 | 20〜30分 | |
| 最大溶接温度 | 350 °C | |
| 溶接器 | 1.2kw | |
| 溶接ドズル | ||
| ノジル | オーダーメイド | |
| 材料 | 高炭素合金 | |
| 標準装備のノズル | 標準装備 5pcs/溶接鍋 ((ノズルの内径 2.5mm, 3mm, 4mm, 5mm,6mm) | |
| N2管理 | ||
| N2ヒーター | 標準装備 | |
| ID N2 温度範囲 | 0~350°C | |
| N2消費量 | 2m3 /h /ノズル | |
詳細:
1. 最低設定
プロセッサは2.0GHz未満,内部ストレージは4GB未満,空きディスク容量は16GB未満.
2設定を推奨する
プロセッサは4コア 1.8GHz 内蔵は8G ディスクスペースは512GB ギガビットネットワークカード
3.画面解像度
1920 * 1080 (必須)
操作システム:Win7 64ビット,Win10 64ビット
