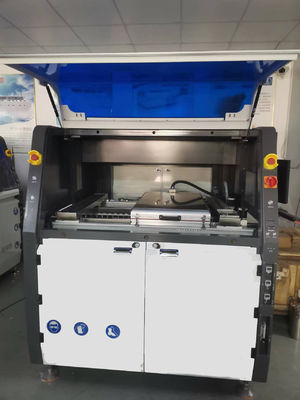

Smt フルオートマティックDIPリードフリーフルックススプレー プレヒートPCB溶接 選択波溶接
選択波溶接は 現代の溶接技術の要求を満たすために発明された 特殊な溶接形態です.その必要性スプレーフロースのために溶接関節を特別にスプレーし,溶接することができます手動溶接よりも高性能で信頼性があるだけでなく,溶接コストも波溶接よりも低い.
選択波溶接は,使用者の操作の特殊要件に応じて,1つ,2つまたは3つのフルックスコーティング技術で構成できます.溶接接点の正確な溶接を達成し,特に溶接点を溶接することができます.
| 機械名 | SELPOT-400 | |
| 一般的な | ||
| 寸法 | L1520mm × W1650mm × H1650mm | |
| 一般電源 | 18kw | |
| 消費電力 | 5-7kw | |
| 電源 | 三相 380V 50HZ | |
| 純重量 | 1200KG | |
| 換気気源 | 0.4-0.6MPa | |
| 必要な空気流量 | 8〜12L/分 | |
| 必要なN2圧 | 0.4-0.6MPa | |
| 必要なN2流量 | 時速2立方メートル以上 | |
| 必要なN2純度 | >99.998% | |
| 必要な疲労 | 500~800CMB/h | |
| キャリアまたはPCB | ||
| キャリア | 製品によって | |
| 最大キャリヤサイズ | L400 × W400 mm | |
| PCBの厚さ | 0.2mm-----6mm | |
| pcb エッジ | 5mm以上 | |
| コントロール&コンベヤー | ||
| コントロール | 産業用PC | |
| 輸送機の幅 | 100〜400MM | |
| 輸送機の種類 | SUSローラー | |
| 輸送機の厚さ | 2~6mm (縁の厚さまたはキャリアの厚さ) | |
| PCBコンベヤー方向 | 左から右へ | |
| PCBコンベヤーアップクリアランス | 100MM | |
| PCBコンベヤー底空隙 | 30MM | |
| コンベアロード | <10kg | |
| コンベアレール | アルミレール | |
| 輸送機の高さ | 900+/-30mm | |
| 議案表 | ||
| 運動軸 | X,Y,Z | |
| モーション制御 | 閉ループサーボ制御 | |
| モーションモーター | パナソニックのサーボモーター | |
| ボールスクリュー | ハイウィン | |
| 位置精度 | + / - 0.05 mm | |
| シャーシ | 金属の溶接 | |
| 流量管理 | ||
| 流体ノズル | 日本 ルミナ | |
| ノジルの耐久性 | ステンレス鋼 | |
| 流量タンク容量 | 3L | |
| 流体タンク | 圧力タンク | |
| アルコールタンク容量 | 1L | |
| アルコールタンク | 圧力タンク | |
| 前熱する | ||
| 前熱方法 | 上部IR暖房 | |
| 暖房の電源 | 13.5kw | |
| 温度範囲 | 25~240°C | |
| 溶接器 | ||
| 標準ポット番号 | 1pcs | |
| 溶接器容量 | 13kg / 溶接器 (電磁ポンプ) | |
| 溶接温度制御 | PID | |
| 溶ける時間 | 20〜30分 | |
| 最大溶接温度 | 350 °C | |
| 溶接器 | 1.2kw | |
| 溶接ドズル | ||
| ノジル | オーダーメイド | |
| 材料 | 高炭素合金 | |
| 標準装備のノズル | 標準装備 5pcs/溶接鍋 ((ノズルの内径 2.5mm, 3mm, 4mm, 5mm,6mm) | |
| N2管理 | ||
| N2ヒーター | 標準装備 | |
| ID N2 温度範囲 | 0~350°C | |
| N2消費量 | 2m3 /h /ノズル | |
詳細:
1. 最低設定
プロセッサは2.0GHz未満,内部ストレージは4GB未満,空きディスク容量は16GB未満.
2設定を推奨する
プロセッサは4コア 1.8GHz 内蔵は8G ディスクスペースは512GB ギガビットネットワークカード
3.画面解像度
1920 * 1080 (必須)
操作システム:Win7 64ビット,Win10 64ビット
