利点:
1統合された完全機能モデル,すべての動きプラットフォーム 統合スプレーと溶接,コンパクトなスペース.
2.PCBプレート固定,スプレーと溶接プラットフォーム移動.
3高質の溶接で溶接の通過率が大幅に向上します
4SMEMAのオンライン輸送のモジュール化設計,柔軟なライン形成の顧客を支援する.
5.フルPC制御. すべてのパラメータはPCで設定され,移動経路,溶接温度,フルックスタイプ,溶接タイプ,n2温度など,PCメニューに保存することができます最良の追跡能力と,繰り返しの溶接品質を簡単に取得する.

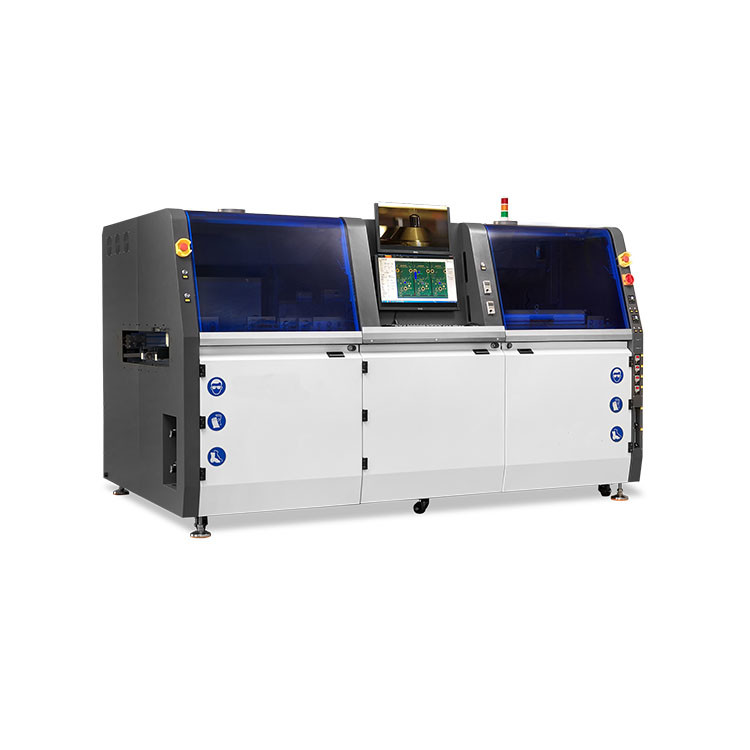

| 機械名 | SEL-31 |
| 一般的な | |
| 寸法 | L2550 × W1480 × H1665 |
| 一般電源 | 16kw |
| 消費電力 | 4〜8kw |
| 電源 | 単相 220V 50HZ |
| 純重量 | 1500KG |
| 換気気源 | 3〜5BAR |
| 必要なN2流量と純度 | 3m3 /h,純度>99.998% |
| 必要な疲労 | 600〜1000CMB/h |
| コントロール&コンベヤー | |
| コントロール | 産業用PC+PLC制御 |
| 輸送機の幅 | 100〜400MM |
| 輸送機の種類 | 噴霧と予熱区画の連鎖鉄道輸送,溶接区画のロール輸送 |
| PCBコンベヤー方向 | 左から右へ 右から左へ |
| コンベアレール | アルミレール |
| 輸送機の高さ | 900+/-30mm |
| 議案表 | |
| 運動軸 | X,Y,Z |
| モーション制御 | 閉ループサーボ制御 |
| 位置精度 | + / - 0.05 mm |
| 炎 | 金属の溶接 |
| 流量管理 | |
| 流体ノズル | 日本 ルミナ |
| ノジルの耐久性 | ステンレス鋼 |
| 流量タンク容量 | 1L |
| アルコールタンク容量 | 1L |
| 前熱する | |
| 前熱方法 | 熱い空気は上部に 赤外線ヒーターは下部に |
| 暖房の電源 | 6kw |
| 温度範囲 | 25~240°C |
| 溶接器 | |
| 標準ポット番号 | 1PCS |
| 溶接器容量 | 16kg / 溶接器 |
| 溶接温度範囲 | PID |
| 溶ける時間 | 30 分 |
| 最大溶接温度 | 350°C |
| 溶接器 | 1.5kw/溶接器 |
| 溶接ドズル | |
| ノジルの暗さ | オーダーメイド |
| 材料 | 高炭素合金 |
| 標準装備のノズル | タンダード装備 5個 ((2.5mm/ 3.0mm/ 4.0mm/ 5.0mm/ 6.0m) |
| N2管理 | |
| N2ヒーター | 標準装備 |
| N2 温度範囲 | 0〜350°C |
| N2消費量 | 1~3m3 /h /ノズル |
標準機器には以下の機器が含まれます.
| 序号 シリアル | 名称 アイテム | 内容内容 | 数量 量 |
| 1 | 制御システム 制御システム | コンピュータ主機とディスプレイPCとモニター |
1套 (セット) |
| リアルタイム監視カメラ モニターカメラ | |||
| 制御器及び制御卡 モーション制御 | |||
| 2 |
平台運動システム プラットフォーム運動システム (噴霧用) |
全 造 両軸 プラットフォーム オキシモーションテーブル |
1套 (セット)
|
| 双軸全配ロール珠丝杆及び直線導軌2軸 ボールスクリューと線形ギルドレールで装備 | |||
| 两轴全配伺服電機及び伺服駆動器2軸 伺服モーターとドライバーを装備 | |||
| 3 | 選択式噴霧システム 流通システム | 进口噴射 輸入流体噴射バルブ |
1套 (セット)
|
| 補助剤 流体タンク | |||
| 喷雾气制御流動気圧システム | |||
| 喷嘴自動清潔システムノズル自動清掃システム | |||
| 4 | 予熱システム 予熱システム | 熱風上预热,赤外射灯下预热 熱い空気を予熱,IRヒーターを底に |
1套 (セット)
|
| 5 |
平台運動システム プラットフォーム運動システム (锡炉用) |
全 造 三軸 プラットフォーム xyz モーションテーブル |
1套 (セット)
|
| 三軸全配滚珠丝杆及び直線導軌3軸 球螺旋と線形ギルドレールで装備 | |||
| 三軸全配伺服電機及び伺服駆動器3軸 伺服モーターとドライバーを装備 | |||
| 6 | 選択性 接锡炉 溶接鍋 | 15KG锡炉,叶轮,流道,伺服システム15kg容量溶接鍋,インペラー,トンネル,サーバーモーター |
1套 (セット)
|
| 炉超温超液位警報装置 熱警報システム上の溶接温度 | |||
| 炉温制御システム 溶接温度制御システム | |||
| 氣在線独立温控システムn2直線暖房システム | |||
| 标配5個 接喷嘴 (内径 4mm x 3pcs, 5mm,6mm) 標準装備の溶接ノズル | |||
| 7 |
輸送部份 コンベヤーシステム |
前後輸送導轨独立ステップ进駆動 (喷雾预熱段) 前後輸送導軌の独立ステップ駆動 (噴霧予熱部分) |
1套 (セット)
|
| 前後链条輸送導轨 (喷雾预热段) 前後鎖輸送ガイド (スプレー予熱部分) | |||
| PCB板阻?? 装置 噴霧段,预熱段 PCB板ブロック装置のスプレーセクション,予熱セクション | |||
| 前後運輸導轨独立ステップ进駆動 (锡炉段) 前後輸送ガイドレールの独立ステップ駆動 (チンの溶接部分) | |||
| 前後滚轮輸送導轨 (锡炉段) 前後ロール輸送ガイド (チンの溶接部分) | |||
| PCB板阻?? 装置锡炉段PCBプレートブロック装置 チーン溶接部分 | |||
| PCB板侧 装置PCBサイドクランプシステム | |||
| 8 | 机器 体 マシン・シャシ | 机架及表面噴粉機枠/カバー&塗装 |
1套 (セット)
|
