利点:
1. オフラインモデルマシン,同じXYZ運動テーブルで,選択的なフルクシングと溶接,コンパクト&完全な機能を組み合わせます.
2溶接の質が高い
3.PCB板の動き,スプレーと溶接プラットフォーム固定.
4溶接のためにSMT生産ラインの横に置くことができます.非常に柔軟です.
5.フルPC制御. すべてのパラメータはPCで設定され,移動経路,溶接温度,フルックスタイプ,溶接タイプ,n2温度など,PCメニューに保存することができます最良の追跡能力と,繰り返しの溶接品質を簡単に取得する.

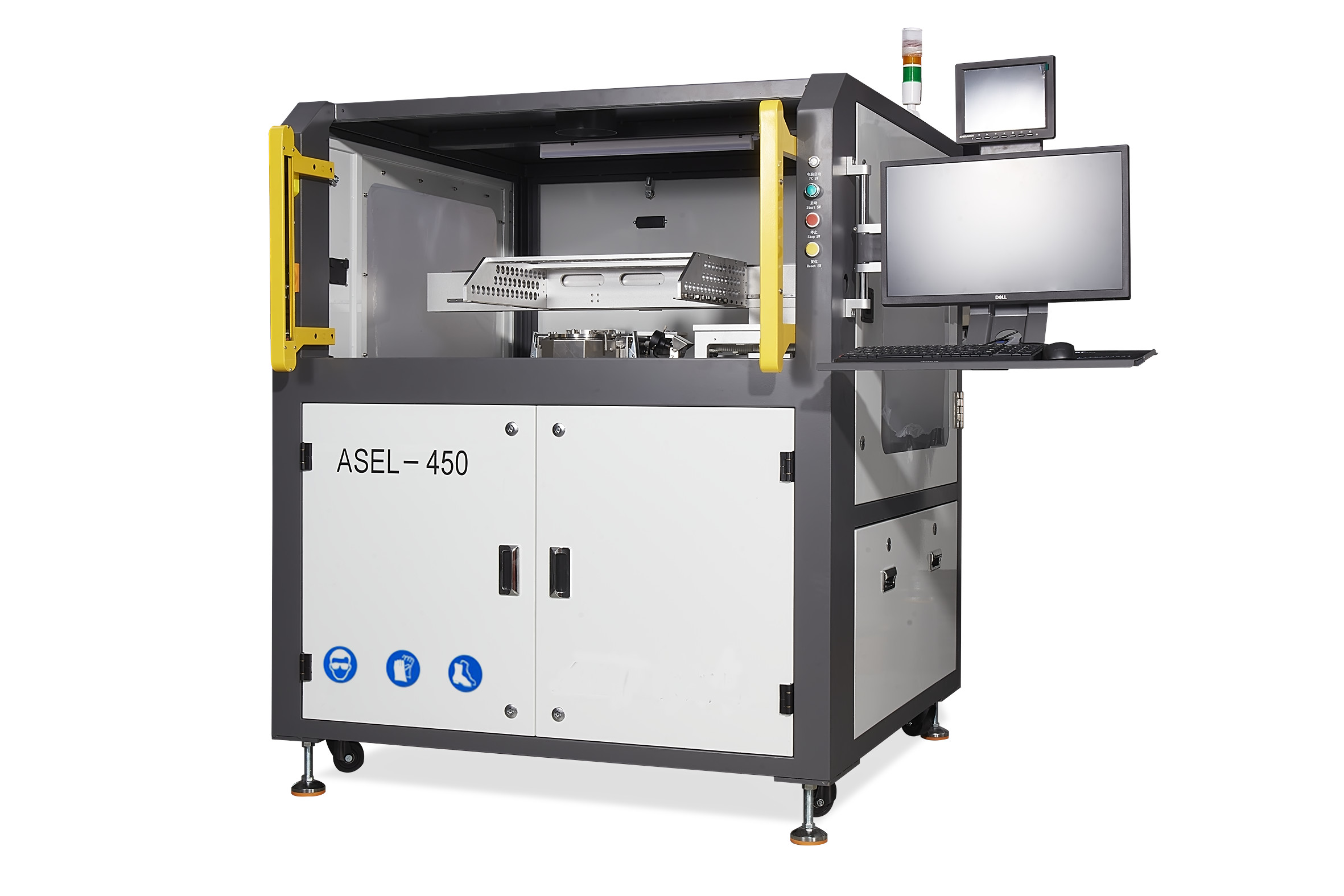

| ポイント | ASEL-450 |
| 一般的な | |
| 動作電源/最大電源 | 1〜3KW/5KW |
| PCBのサイズ | 50×50~350×450ミリ |
| 機械の寸法 | 1090*1256*1340mm |
| 純重量 | 320kg |
| 電源 | 1PH 220V 50HZ |
| 空気供給 | 3〜5バー |
| 消耗が必要 | 100m3/h |
| PCB ロボットプラットフォーム | |
| 運動 の 軸 | X,Y,Z |
| モーション制御 | 全電動 |
| 位置精度 | + / - 0.05mm |
| PCB上空隙 | 80mm |
| PCB 底空隙 | 30mm |
| PCB 位置付け | 自己試験圧力 |
| 溶接器の管理 | |
| 標準的な溶接所 | 1pcs |
| 溶接容量 | 15kg |
| 溶接器の温度制御 | PID |
| 熱する時間 | 45分 |
| 最大温度 | 380 °C |
| 溶接鍋の暖房機 | 3kw |
| 溶接ドズル | |
| ミニウェーブノズル | 2mmから8mm |
| オーダーメイドのノズル | 提供できる |
| 窒素 (N2) 慣性管理 | |
| N2ヒーター | 標準装備 |
| N2 Temp PID コントロール範囲 | 0〜350°C |
| N2 消費量 | 1.5m3/h/NOZZLE 試料用 |
| 必要なN2純度 酸素 | O2 < 20ppm |
| 流量管理 | |
| 噴射流体ノズル | ミニスプレーフルクサー,原子化タイプ |
| 流量容量 | 1.2L |
| 流体タンク | 圧力タンク |
| 制御システム | |
| プログラム方法 | パソコン制御 |
| 制御システム | パソコン制御 |
| 典型 的 な プログラム 時間 | 10分 |
