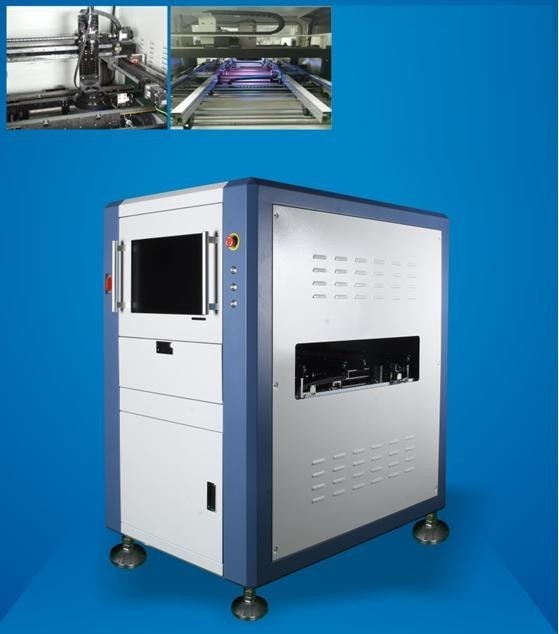

オートマティック オプティカル オンライン ダブルレール 検査 システム SMT ドール トラック Aoi マシン
双軌直線 AOI H820
11つのカメラはXY方向に動いて,前と後ろの2つのトラックがそれぞれPCBを伝送します.
2最初のトラックバーは固定され,2番目,3番目,4番目も調整できます.
3. 複数のSMTのための二列車生産ライン ((1列車固定 / 1,3列車固定 / 1,4列車固定).
4. 単線線上AOI8シリーズの機能と完全に互換性がある.
仕様:H820
検査システム |
適用する | スタンシル印刷後,前後再流オーブン,前後波溶接,FPCなど | |
プログラムモード |
手動プログラミング,自動プログラミング,CADデータインポート,ダブルトラック独立プログラミング | ||
ステンシル印刷: 溶接料の不足,不十分または過剰な溶接料,溶接料の不整合,ブリッジ,汚れ,傷など. | |||
検査項目 |
部品の欠陥:欠落または過剰な部品,不整列,不均等,縁,反対 組み立て物,間違った部品,故障した部品など |
||
溶接の欠陥: 過剰な溶接または欠落した溶接,空の溶接,ブリッジ,溶接ボール,IC NG,銅 汚れなど |
|||
計算方法 |
機械学習,色計算,色抽出,グレースケール操作,画像コントラスト,OCV/OCRなど | ||
検査モード |
完全にカバーされたPCB,配列と悪いマーク機能, 1 つの動きとイメージングメカニズム, 2 つのトラックタイムシェア独立検査, 1 つのトラックモードで動作できます. | ||
薬剤概要の統計機能 |
試験データを完全に記録し,分析を行い,生産と品質の状態をチェックする高度な柔軟性 | ||
部品の角度 | サポート 0~359°回転,最小角距離は1° | ||
最低構成要素 | 01005チップ,0.3ピッチIC | ||
光学システム |
カメラ |
全彩高速工業デジタルカメラ,500万ピクセル/1200万ピクセル/2000万ピクセルカメラは オプションです |
|
レンズ解像度 | 10um/15um/18um/20um/25um,カスタマイズすることができます | ||
照明源 |
円形ステレオ多チャンネルカラーライト,RGB/RGBW/RGBR/RWBRベース,要求に応じて,オプション上部軸光. | ||
コンピュータシステム |
OS | Windows7 64ビット | |
モニター | 22インチ16:10 | ||
VGA | グラフィックカードを組み込みます (不定のグラフィックオプション) | ||
CPU | インテル E3 または同じレベル | ||
GPU | 選択可能 | ||
RAM | 16GB | ||
HDD | 1TB, (SSDオプション) | ||
ソフトウェア |
言語 | 中国語と英語 | |
アクセス 権利 コントロール | 管理者,プログラマー,オペレーターの3レベルのログイン権限制御 | ||
メカニカルシステム |
移動と検査モード |
前列と後列は独立して調節される.両列は独立して自動的にボードに入ったり,出たりし,オプションのL-R/R-L方向性がある.ステップモーターはPCBを輸送し,軌道の幅を調整しますXYサーボモーターがカメラを動かして写真を撮ります | |
軌道を調整する |
前と後ろのガイドレールは,異なるレールの幅をサポートするために独立して自動的に調整されます. | ||
固定型PCB | 自動装置 | ||
PCBの寸法 |
50*50mm(Min) 〜460*360mm (Max) 双列車の場合,50*50mm (Min) 〜460*650mm (Max) 単列車の場合,カスタマイズすることができます. | ||
PCBの厚さ | 0.3.5.0mm | ||
PCBの重量 | 最大:3kg | ||
PCBの縁 | 3mm,必要に応じてカスタムで作れます | ||
PCBの曲線 | <5mmまたはPCB横辺の3%. | ||
PCB コンポーネントの高さ | 上部:35mm,下部:30mm,調整可能,必要に応じてカスタマイズすることができます | ||
XY駆動システム | ACサーボモーター,精密ボールスクリュー | ||
XY 移動速度 | マックス:830mm/s | ||
XY位置位置の精度 | ¥8um | ||
一般パラメータ |
機械の寸法 | L1440 * W1000 * H1620 mm | |
パワー | AC220V,50/60Hz1.5KW | ||
地面からのPCBの高さ | 900±20mm | ||
機械の重量 | 体重は700kg | ||
生産ライン装置との通信 |
スメイマ |
||
空気圧 | 0.4 - 0.8 MPa,任意の電気制御で,代わりに空気圧の要件 | ||
安全基準 | CE安全基準 | ||
環境温度と湿度 | 10~35°C,35~80% RH (不凝縮) | ||
選択可能 | メンテナンスのステーション,オフラインプログラミングシステム,SPCサーボ,バーコードシステム,MES接続. |
