特徴:

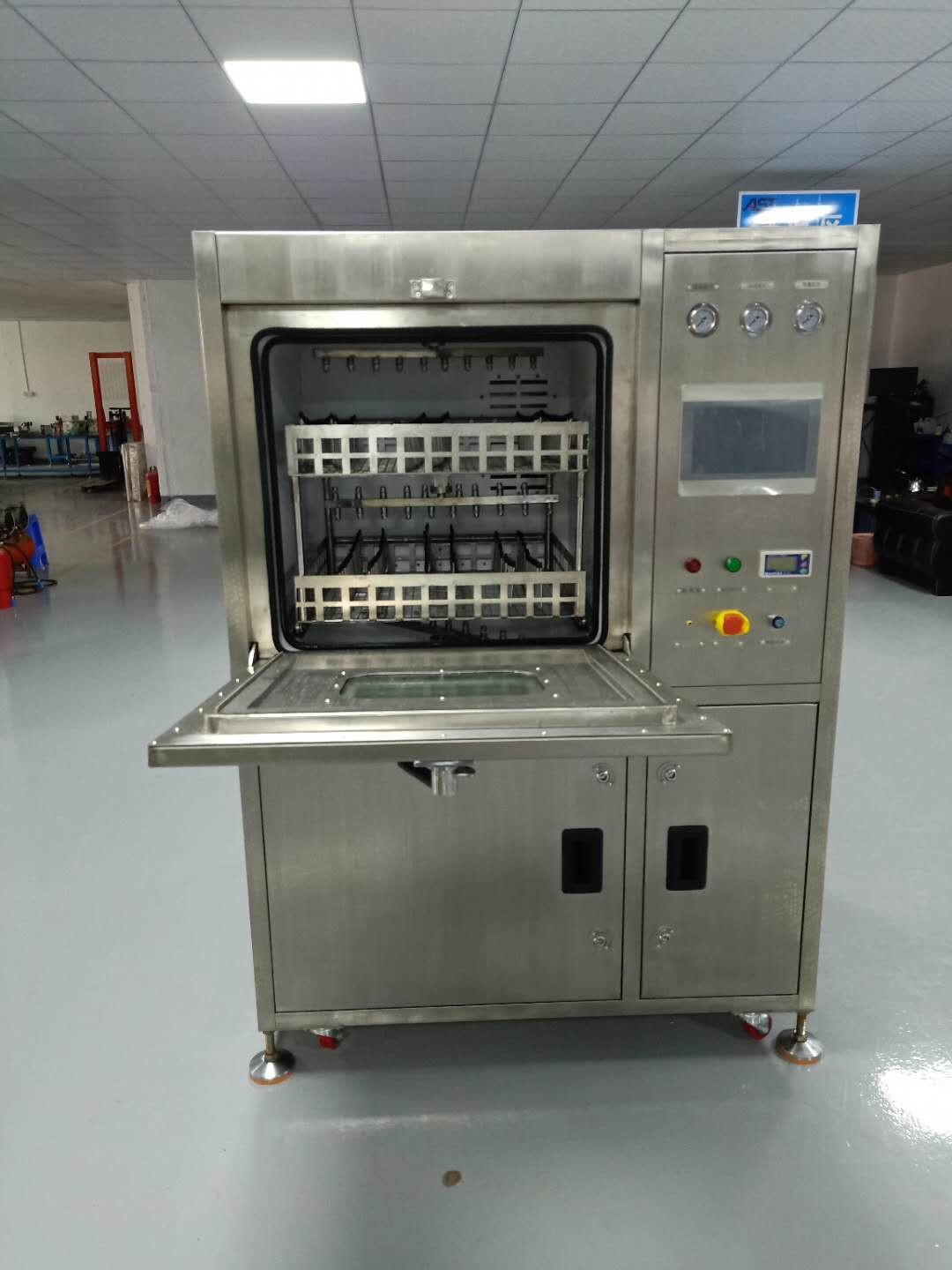

1視界の表示: 視界の窓と2つのLEDライトを備えたクリーニングルームで,洗浄プロセスは一目瞭然です.

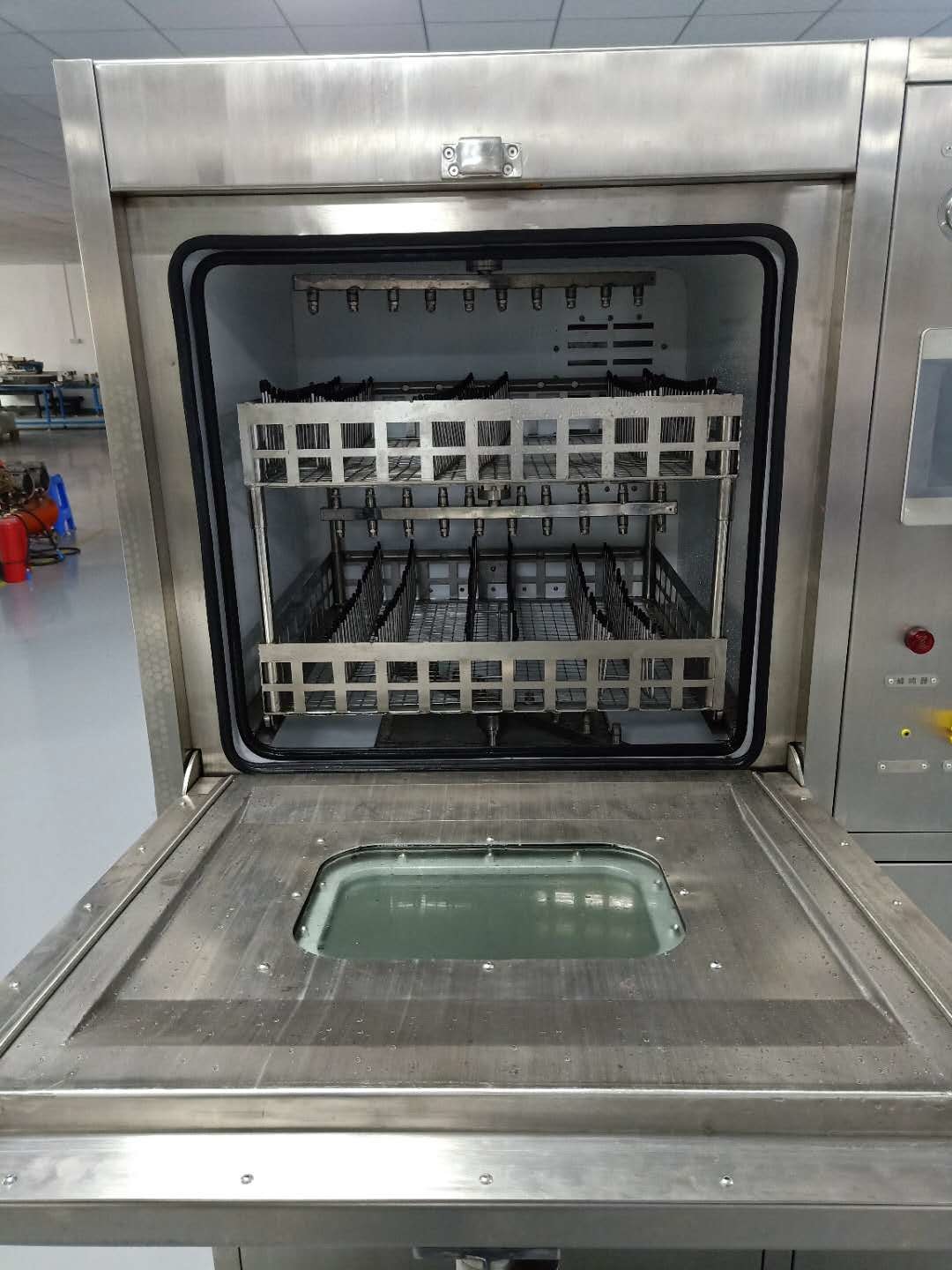

2世界最大のクリーニングバスケット:610mm ((L) ×560mm ((W) ×100mm ((H) 2層.PCBAの大きさとより高いクリーニング生産に対応します.
3.最も科学的なノズルの設計 (特許):左から右にノズルを増やす, 洗浄効率を向上させ, 上下にノズルを配分, 完全に盲目なクリーンエリアを解決
4.ノズルの圧力調整設計: 高圧衝突,スプラッシュ問題の下のスプレーによって清掃プロセスでPCBAの小さなサイズを解決
標準の稀释剤のスロット加熱システム: 洗浄効率を大幅に向上させ,洗浄時間を短縮します.
5.タッチスクリーンインターフェース: 異なるプロセスパラメータを持つ異なるPCBAモデルセットによると,迅速な編集とさまざまな異なるプロセスパラメータがプログラムに格納できます.溶媒の温度洗浄時間,洗浄時間/時間,洗浄温度,乾燥時間,乾燥温度,導電性モニタリングパラメータ,など...パスワード管理権限を設定することができます..
6清潔性の高い基準:イオン汚染は,IPC610D - Iクラス標準 (1.5 ug/cm2未満) に完全に準拠しています.
7. 便利な液体追加モード: 手動で接続することができます,また比例 (5% ~ 25%) に基づいて設定することができます.
8製品表面残留有機物,無機物 徹底的に効果的な清掃
自動清掃モード:すべての清掃,洗浄,乾燥プロセス,小さなサイズ,コンパクトな構造で,クリーンな室内仕上げ
技術パラメータ:
| 内容 | パラメータ |

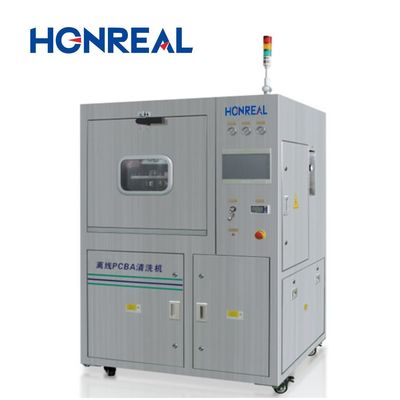

| モデル番号 | HR-Q6 |
| クリーンエリアの大きさ | L610*W560*H160mm 2層 |
| 濃縮タンク容量 | 30L |
| 希釈タンク容量 | 70L |
| 噴霧タンク容量 | 17-23L |
| 噴霧式ヒーターの電源 | 6KW |
| 清掃時間 | 0~99分 (調整可能) |
| 清掃温度 (液体) | 室温 ~75°C (調節可能) |
| 洗浄時間 | 1分/時間 ((1-59回/調整可能) |
| 洗浄温度 (DI 水) | 室温~75°C (調節可能) |
| 乾燥時間 | 0~99分/ (調整可能) |
| 耐性モニタリング範囲 | 0~18M |
| 溶剤タンクヒーターの電源 | 9KW |
| 乾燥温度 | 室温~99°C/ (調節可能) |
| ドライヒーターの電力/KW | 6KW |
| 注射圧 | 30PSI~90PSI (調整可能) |
| 化学性フィルター |
0.22μm (フィルター粒子:溶接パスタ,ロージン, 流量や汚染物質) |
| Di 水フィルター | 1インチ高速接続型インターフェース |
| 化学物放出港 | 1インチ高速接続型インターフェース |
| リアルタイムの気圧計 | 3 PCS (ノズル/DI 水/廃棄物) |
| 水平スプレーポンプ | 5.5KW |
| 排気口の大きさ | Φ100 (W) *30mm (H) |
| 電源は空気源 | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| 純重量 | 400kg |
| サイズ | L1400*W1350*H1830mm |
シェンzhen Honreal Technology Co.,Ltd世界トップ500の電子企業のためのサービスです. 製造,販売,技術開発,会社の登録資本は500万会社設立以来,Honrealは技術開発を核心として,品質を生存として,独立した研究開発,継続的なイノベーションにこだわり続けています.継続的な努力の後高技術発明の特許を数多く持っています
Q1: サイクルの時間は?HR-Q6バッチクリーニングマシン?
A1:合計30~45分.洗浄10分+洗浄10分+乾燥10~25分
Q2:どんな液体で使用できますか?HR-Q6PCBAを掃除する?
A2: 水性PCBA洗浄液洗浄,DI水洗浄
Q3:PCBAをたくさん持っているHR-Q6一回のサイクルで清掃する?
A3: L200*W100mmサイズPCBA 例えば,30~40pcsを掃除することができます.
Q4:PCBAは洗浄,洗浄,乾燥後,機械で焼く必要があるか?
A4:もちろん,PCBAは洗浄後,電気オーブンに入れて100~110°Cで2時間,または80~90°Cで4時間焼く必要があります.
洗浄前の写真と洗浄後の写真を比較する:
