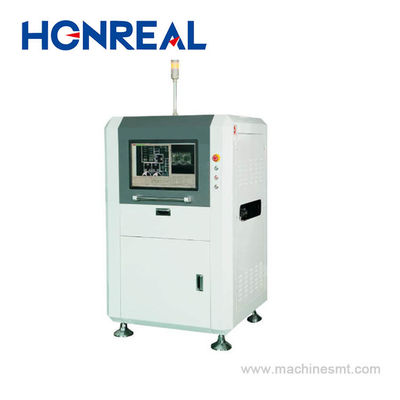

Name: オンライン SMT AOI 検査機械 オプティカル検査のための自動
Brand: Shenzhen Honreal Technology Co.,Ltd
SKU: H800
Price: 25,500.00 USD
Availability: InStock

MOQ:	1セット
価格:	USD 23000-28000 Per Set
標準梱包:	WoodenCase
配達期間:	15work幾日
支払方法:	L/C、T/T、ウェスタンユニオン
供給能力:	100sets/month

詳細情報

製品説明

詳細情報

起源の場所

中国

ブランド名

HONREAL

証明

CE ISO

モデル番号

H800

カメラ:

CCD カラーカメラ

幅の調節:

自動的に

プリント基板のサイズ:

20 mm × 20 mm から 360 mm × 400 mm

最小部品:

01005 チップ

正確な位置:

<8 μm

動きの速度:

830 mm/SEC (MAX)

画面:

22インチディスプレイ

機械寸法:

L980mm×980mm×1600mm

ハイライト:

オンライン AOI 検査機

小さいAOI検査機

製品説明

オンラインSMT AOI装置自動光学検査システム AOI機器

特徴:

1. HDカラーグローバル露光デジタルカメラ速度30%向上。

2. 高深度テレセントリックレンズにより、高部品の側面のはんだ接合部を測定可能。

3. SMT前面、背面、DIPステーションの検出をサポート。

4. 0201および01005パッケージ部品の検査をサポート。

5. CADデータインポート、コンポーネントライブラリの自動リンク、自動カラーピッキング。

6. 真のノンストップオフラインプログラミングとプログラム更新。

7. MESデータドッキングによるインテリジェントファクトリーの実現。

8. マルチライン集中管理とリモートサービスをサポート。

H800技術パラメータ:

カテゴリ

プロジェクト

仕様

視覚識別システム

検査	Widm、カラー画像コントラスト技術、カラー抽出技術、類似性、二値処理技術、OCR/OCVなどの複数のアルゴリズムを総合的に使用。
カメラ	5メガピクセルカラーCCDカメラ: 10um/15um/18um/20um/25um

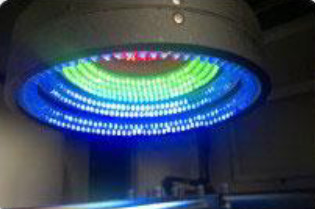

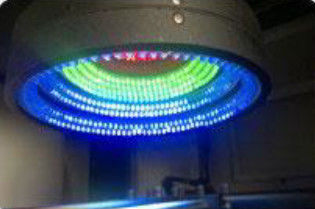

光源	リング状立体マルチチャンネルカラーライト、用途に応じてRGB/RGBW/RGBR/RWBRを選択
画像処理速度	0201部品	<7.6 ms
画像処理速度	画像あたりの時間	220〜450ms
テスト内容	ペースト印刷欠陥	位置ずれ、あふれ、不足、ペースト切れ、汚れ
	部品欠陥	欠品、位置ずれ、傾き、タンブストーン、ビルボード、反転、極性逆転、間違い、破損
	はんだ欠陥	あふれ、不足、ショート、汚れ
	フローはんだ検査	あふれ、不足、ショート、過剰はんだ、はんだボイド

機構システム

PCBサイズ	20 mm × 20 mm ～ 400mm x 360 mm (顧客の要望に応じて大型化可能)
PCBコンベア	左から右へ (オプション、右から左)、PCB固定: 下から上へ、自動PCBロード/アンロード、クリアランス調整可能、SMEMA規格準拠。コンベアクリアランス: 900±20mm
PCB厚さ	0.3 mm ～ 5.0 mm
PCB反り許容値	<5 mm
部品クリアランス	上部<35mm、下部<35mm
最小スペース部品	01005チップ & 0.3mmピッチ

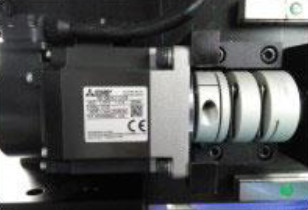

X,Yプラットフォーム	ドライバー	ACサーボ
	正確な位置決め	<8um
	移動速度	830 mm/SEC (MAX)

ソフトウェアシステム

オペレーティングシステム	Windows X64
制御と認識	特徴	Widm、学習OKテンプレート、テンプレート画像処理の自動設定、データとエラー数値の識別
制御と認識	操作	グラフィックプログラミング、チップライブラリと連動し、チップ形状に応じた検査フレーム、位置決め、マイクロ調整、簡単なプログラミング
ネットワーク	通信ポート	SMEMA,
ネットワーク	操作	グラフィックプログラミング、中国語、英語

制御システム

コンピューターホスト	CPU:Intel E3、メモリ:16GB、ハードディスク:1TB
ディスプレイ	22インチLEDディスプレイ

その他のパラメータ

機械寸法 (長さ幅高さ)	L980mm×980mm×1600 mm
重量	約600 kg
電源	AC220v, 10%、単相5A 50/60hz、消費電力600w

顧客ショー

オンライン SMT AOI 検査機械オプティカル検査のための自動

会社情報

Shenzhen Honreal Technology Co.,Ltd は国家ハイテク企業です,SMT装置の研究開発、製造、販売を専門としています。世界のトップ500電子企業にサービスを提供しています。登録資本金は500万です。.設立以来、Honrealは技術を核とし、品質を生存とし、独立した研究開発と継続的な革新を貫いています。継続的な努力を経て、多数のハイテク発明特許を取得しています。

オンライン SMT AOI 検査機械オプティカル検査のための自動

認証

オンライン SMT AOI 検査機械オプティカル検査のための自動

お問い合わせ

会社	Shenzhen Honreal Technology CO.,Ltd.
住所	No15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Guangdong Province, China
電話	+86755 2302 0279
FAX	+86 755 2330 6782
郵便番号	518125
Skype/Whatsapp/Wechat	+8613715227009
Eメール:	Monica@szhonreal.com Judy@szhonreal.com Rain@szhonreal.com
