| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 標準梱包: | WoodenCase |
| 配達期間: | 15 営業日 |
| 支払方法: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 100sets/month |

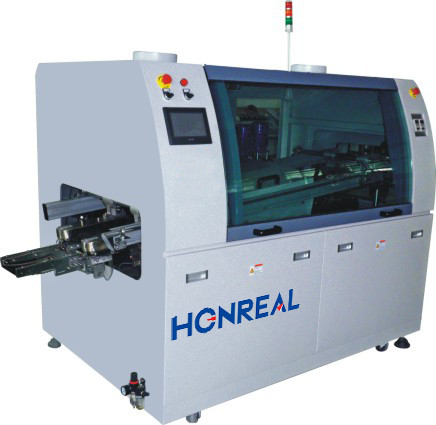

HR-200 Sウェーブはんだ付け機
標準:フロントパネルON/OFF制御;オプション:タッチスクリーン制御
低部品密度製品/低プロセス基準/鉛含有製品に適しています
SMC空圧シリンダー駆動フラクサー噴霧ヘッド横方向
赤外線予熱器1基
モジュール化された予熱器構造、メンテナンスに便利
三菱PLC+PIDクローズドループ制御
SUS 316Lはんだポット
手動はんだポット昇降・回転イン/アウト
様々なタイプのはんだフィンガーが利用可能
4-7度の傾斜調整可能
自動フィンガークリーナー
クロスフロー自然空冷
標準:フロントパネルON/OFF制御;オプション:タッチスクリーン制御
| モデル | HR-200パネル制御 | HR-200タッチスクリーン |
| 機械寸法 | L2550×幅1350×高さ1550mm | L2550×幅1350×高さ1550mm |
| 重量 | 600kg | |
| 色 | コンピューターグレー | |
| 一般 | ||
| メインコントロール | パネルボタン制御 | タッチパネル制御 |
| 予熱器 | 1 | |
| 冷却ゾーン | 1 | |
| 冷却スロープ勾配 | 自然空冷:3-4℃/秒 | |
| 排気要件 | ≥3m'/秒×2 | |
| 圧縮空気要件 | >4kg/cm2 | |
| 電源要件 | 3相5線式380Vac 50/60 Hz | |
| 起動消費電力 | ≤17kw | |
| 安定時消費電力 | ≤6kw | |
| ランプアップ時間 |
予熱:約15分 はんだポット:約70分 |
|
| 温度設定値 |
予熱:室温-200℃ はんだポット:室温-300℃ |
|
| 温度制御 | PIDクローズドループ制御 | |
| 温度精度 | ±1℃ | |
| 温度偏差 | ±2℃ | |
| 熱風流量 | 約50CFM | |
| プロセス幅 | 50-250mm | |
| プロセス高さ | 750mm±30mm | |
| コンベア速度 | 0-1800mm/分 | |
| 製品クリアランス |
フィンガー溝を参照; 上面/側面≥100mm;下面≥15mm |
|
| フラクサー | ||
| 噴霧ヘッド横方向 | SMG空圧シリンダー駆動 | |
| 分子サイズ | 20-40ミクロン | |
| フラックスノズル径 | 1.3mm | |
| フラックス容量 | 20リットル | |
| はんだポット | ||
| ポット容量 | 250kg | |
| ポット材質 | ステンレス鋼316L | |
| ウェーブ変位 | チップとラムダの間36mm | |
| ドロス量 | 0.19-0.21kg/時 | |
詳細:
設置場所:
1.ほこりなどによるはんだ付け品質への影響を避けるため、清潔で換気の良い環境で機械を操作してください。
2.電気的または磁気的な干渉源の近くに機械を設置しないでください。
3.設置時、機械の出入口がファンや風のある窓に面しないようにしてください。
4.修理・メンテナンスのために機械の後部にスペースを確保し、オーブンの上部カバーを開けたり換気ダクトを取り付けたりするために上部にスペースを確保してください（機械の両端にある2つの空気出口の直径はΦ195mmです）。
作業環境と条件:
1.装置は、換気が良く乾燥した平坦な床のワークショップに設置する必要があります。
2.作業環境の温度は5～45℃の範囲内である必要があります。
3.定格電流の安定した電源（接地リードで適切に接地されていること）を装備し、その電圧は銘板に記載されています。
Shenzhen Honreal Technology Co.,Ltd.は、SMT装置の研究開発、製造、販売を専門とする国家ハイテク企業です。世界のトップ500電子企業にサービスを提供しています。会社の登録資本金は500万です。経験豊富な技術チームと優れた技術革新能力を持ち、より良い製品サプライチェーンとサービスチームを創造し、異なる顧客ニーズを満たすことが私たちの長期的な目標です。顧客を理解し、顧客を第一に考え、価値あるサービスを提供することで、顧客ニーズを満たします。
Q:販売の品質をどのように保証できますか？
A:納品前にすべての機械セットを厳格にテストし、すべての製品の優れた性能を保証します。
Q:トレーニングはどうですか？
A:当社の機械を購入した後、エンジニアは当社の会社に来ることができます。または、操作は非常に簡単です。
トレーニングビデオとユーザーマニュアルに従って機械を操作してください。ユーザーマニュアルは機械と一緒に提供されます。
Q:製品に私のロゴを入れることは可能ですか？
当社のロゴサービスは完全にサポートされていることを知ってほしいと思います。さらに、完全に無料ですので、要件をお知らせください。
Q:これらの機械を使うのは難しいですか？
A:いいえ、全く難しくありません。以前のクライアントの場合、機械の操作を学ぶのに最大2日で十分です。
