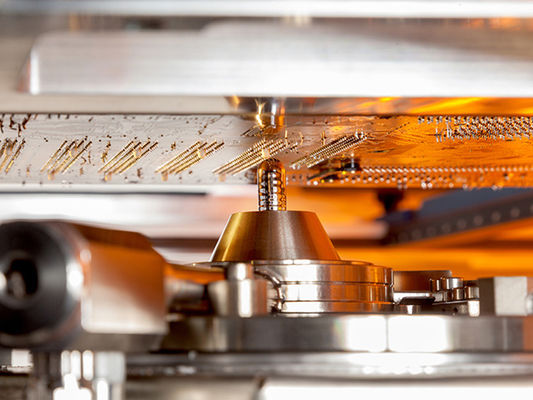

SELPOT-400オンライン選択波溶接機は,高品質のSMT製品の生産に最適である二重鍋選択波溶接機です.それは3つの位置付け軸を持っています - X,Y,商品を正確に位置付けることができます+ / - 0.05mm の位置精度で,あなたの製品は正確かつ効率的に溶接されることを保証することができます.
SELPOT-400オンライン選択波溶接機は,動作するために0.4-0.6MPaの空気源を必要とする強力な機械です.それは,それを使用しやすくするためのユーザーフレンドリーなインターフェースを持っています.最適な性能を保証する高度な機能が備わっていますこの鉛のないSMT選択波溶接機は,電子機器,自動車,医療など様々な産業で使用するのに最適です.
| 機械名 | SELPOT-400 | |
| 一般的な | ||
| 寸法 | L1520mm × W1650mm × H1650mm | |
| 一般電源 | 18kw | |
| 消費電力 | 5-7kw | |
| 電源 | 三相 380V 50HZ | |
| 純重量 | 1200KG | |
| 換気気源 | 0.4-0.6MPa | |
| 必要な空気流量 | 8〜12L/分 | |
| 必要なN2圧 | 0.4-0.6MPa | |
| 必要なN2流量 | 時速2立方メートル以上 | |
| 必要なN2純度 | >99.998% | |
| 必要な疲労 | 500~800CMB/h | |
| キャリアまたはPCB | ||
| キャリア | 製品によって | |
| 最大キャリヤサイズ | L400 × W400 mm | |
| PCBの厚さ | 0.2mm-----6mm | |
| pcb エッジ | 5mm以上 | |
| コントロール&コンベヤー | ||
| コントロール | 産業用PC | |
| 輸送機の幅 | 100〜400MM | |
| 輸送機の種類 | SUSローラー | |
| 輸送機の厚さ | 2~6mm (縁の厚さまたはキャリアの厚さ) | |
| PCBコンベヤー方向 | 左から右へ | |
| PCBコンベヤーアップクリアランス | 100MM | |
| PCBコンベヤー底空隙 | 30MM | |
| コンベアロード | <10kg | |
| コンベアレール | アルミレール | |
| 輸送機の高さ | 900+/-30mm | |
| 議案表 | ||
| 運動軸 | X,Y,Z | |
| モーション制御 | 閉ループサーボ制御 | |
| モーションモーター | パナソニックのサーボモーター | |
| ボールスクリュー | ハイウィン | |
| 位置精度 | + / - 0.05 mm | |
| シャーシ | 金属の溶接 | |
| 流量管理 | ||
| 流体ノズル | 日本 ルミナ | |
| ノジルの耐久性 | ステンレス鋼 | |
| 流量タンク容量 | 3L | |
| 流体タンク | 圧力タンク | |
| アルコールタンク容量 | 1L | |
| アルコールタンク | 圧力タンク | |
| 前熱する | ||
| 前熱方法 | 上部IR暖房 | |
| 暖房の電源 | 13.5kw | |
| 温度範囲 | 25~240°C | |
| 溶接器 | ||
| 標準ポット番号 | 1pcs | |
| 溶接器容量 | 13kg / 溶接器 (電磁ポンプ) | |
| 溶接温度制御 | PID | |
| 溶ける時間 | 20〜30分 | |
| 最大溶接温度 | 350 °C | |
| 溶接器 | 1.2kw | |
| 溶接ドズル | ||
| ノジル | オーダーメイド | |
| 材料 | 高炭素合金 | |
| 標準装備のノズル | 標準装備 5pcs/溶接鍋 ((ノズルの内径 2.5mm, 3mm, 4mm, 5mm,6mm) | |
| N2管理 | ||
| N2ヒーター | 標準装備 | |
| ID N2 温度範囲 | 0~350°C | |
| N2消費量 | 2m3 /h /ノズル | |
ソフトウェアパート:
SMT 選択波溶接機は,大量生産環境で信頼性と一貫性のあるパフォーマンスを提供するように設計されています.インストール中に発生するかもしれない質問や問題で援助するために利用可能です.装置の設置や操作について
サポートに加えて,SMT選択波溶接機の最適なパフォーマンスと長寿を確保するためのさまざまなサービスを提供しています.これらは以下です.
経験豊富な技術者のチームには,SMT選択波溶接機に関する広範な知識があり,お客様の特定のニーズを満たすためにカスタマイズされたソリューションを提供することができます.私たちの技術サポートとサービスオプションについてもっと知るために私たちと連絡してください.
