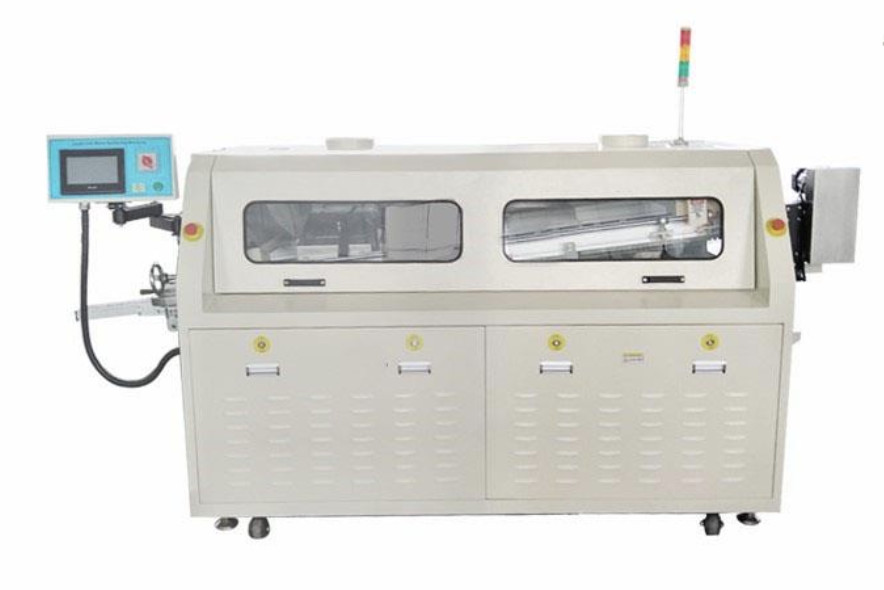

PCB波溶接機 HR-300E:
1PLCとタッチスクリーン制御システムで 50以上のセットのパラメータを保存できます.
ユーザーフレンドリーなインターフェイスは操作が簡単で,温度はタッチスクリーンで設定/保存/修正できます.
2高品質の噴霧器は,フルースの完璧な原子化性能を提供します.それはステップパーによって駆動されます.
触覚画面で設定された移動速度,ステップドライバーとPLC制御システム
スムーズで低騒音の動き
3. 強制的な空気コンベクション予熱ゾーンは,PCBのために十分な均質な熱を作り出します.
前熱システムにより,保守が容易になり,エンジンと吹風機は
暖房は引き出しのように後ろから移動できます
4溶接鍋のために鋳鉄のヒーターを採用し,溶接鍋の外側に設置します. この新しい組み立て
溶接器の寿命を延ばします
52つの波の高さはトランスデューサーによって個別に制御されます.
波動モーターの電源の周波数をタッチスクリーンで調節する.
6溶接器はチアゴンの素材で 100%鉛のない溶接器にできています
7顧客は毎週タイマーでマシンをオンオフすることができます.
8超熱と緊急停止のライト&サウンドアラーム.
9穴を抜ける溶接線を形作ることができる.
10顧客は,パレットのための"L"指,またはPCBのための二重フック指を選択することができます.
11N2 溶接器のオプション
| HR-300E - 仕様 | |
| モデル | HR-300E |
|
PCB 幅 |
50〜400MM |
| 溶接器容量 | 250kg |
| 走行力/一般力 | 9〜10KW/18KW |
| サイズ | 2900 ((L) *1150 ((W) *1350 ((H) |
| 純重量 | 800KG |
| 制御システム | タッチスクリーン + PLC |
| 輸送機 | 3Ph 220V,90W |
| 輸送機の速度 | 200MM~1800MM/分 |
| 流量容量 | 6.5リットル |
| アルコール容量 | 4.5リットル |
| PCB コンベア 方向 | 左から右へ |
| 噴霧方法 | ステップモーター駆動,線形レール,スライダー移動スプレーヤー |
| 噴霧器 | 日本 ST-6 |
| 予備熱帯 | 1 個別の底部予熱ゾーン |
| 前熱力 | 7.5kw/ゾーン |
| 溶接器材 | 完全にTi |
| 溶接鍋の暖房機 | 鋳鉄 |
| 暖房の電力 | 1.2KW*7PCS |
| 波数 | 2つの波 |
| 波の種類 | トルブランスの第1波とラムダ第2波 |
| 溶ける時間 | 60分 |
| 溶接器を上下する | 手帳 |
| 溶接器の入口と出口 | モーター付き |
| 指洗浄ポンプ | 1PH 220V 10W |
| 指の種類 | 双重フック |
| 指材 | ティ |
| 溶接角度 | 5〜7° |
| 空気供給 | 3〜5BAR |
| 電源 | 3PH 380V 50HZ |

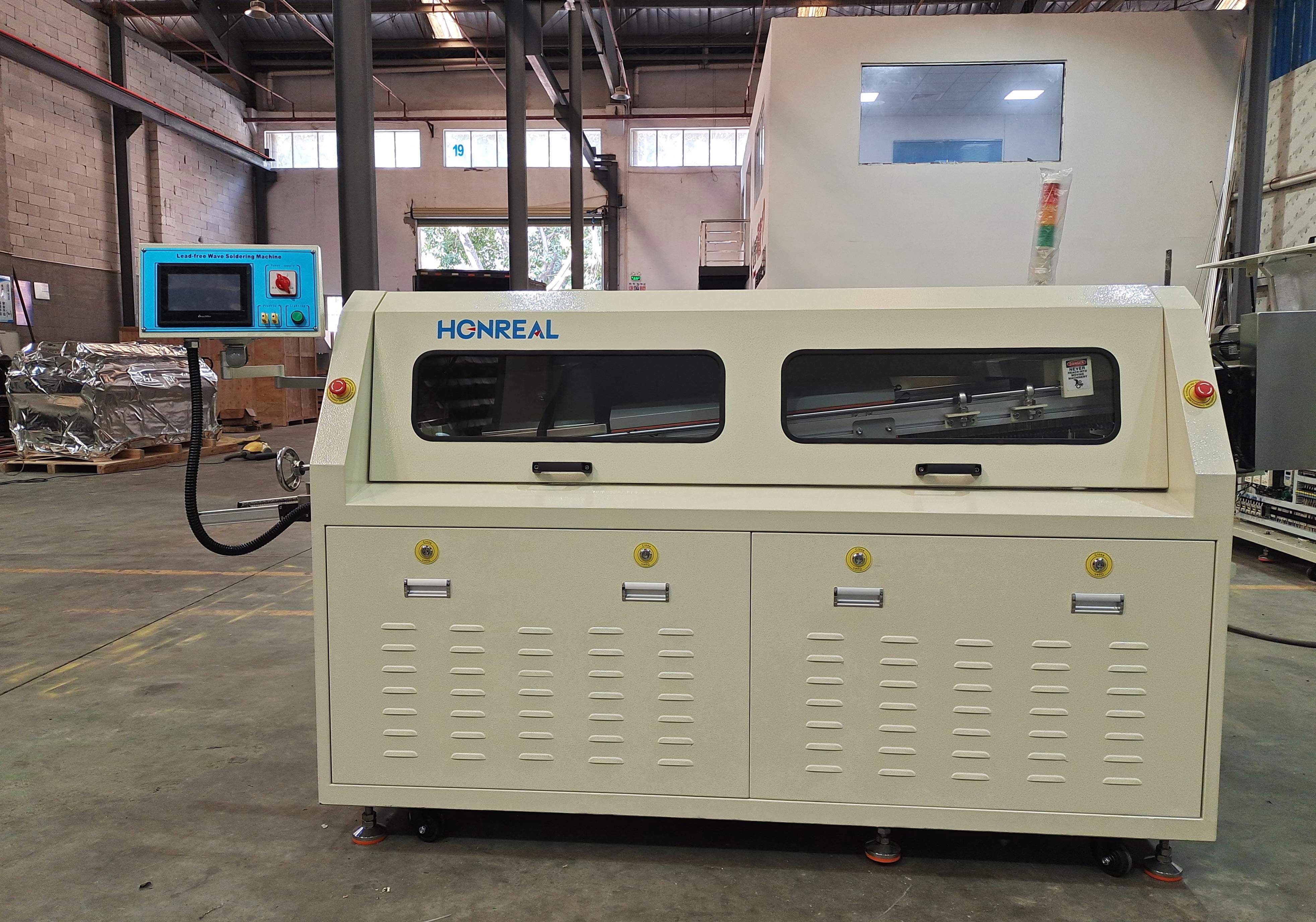

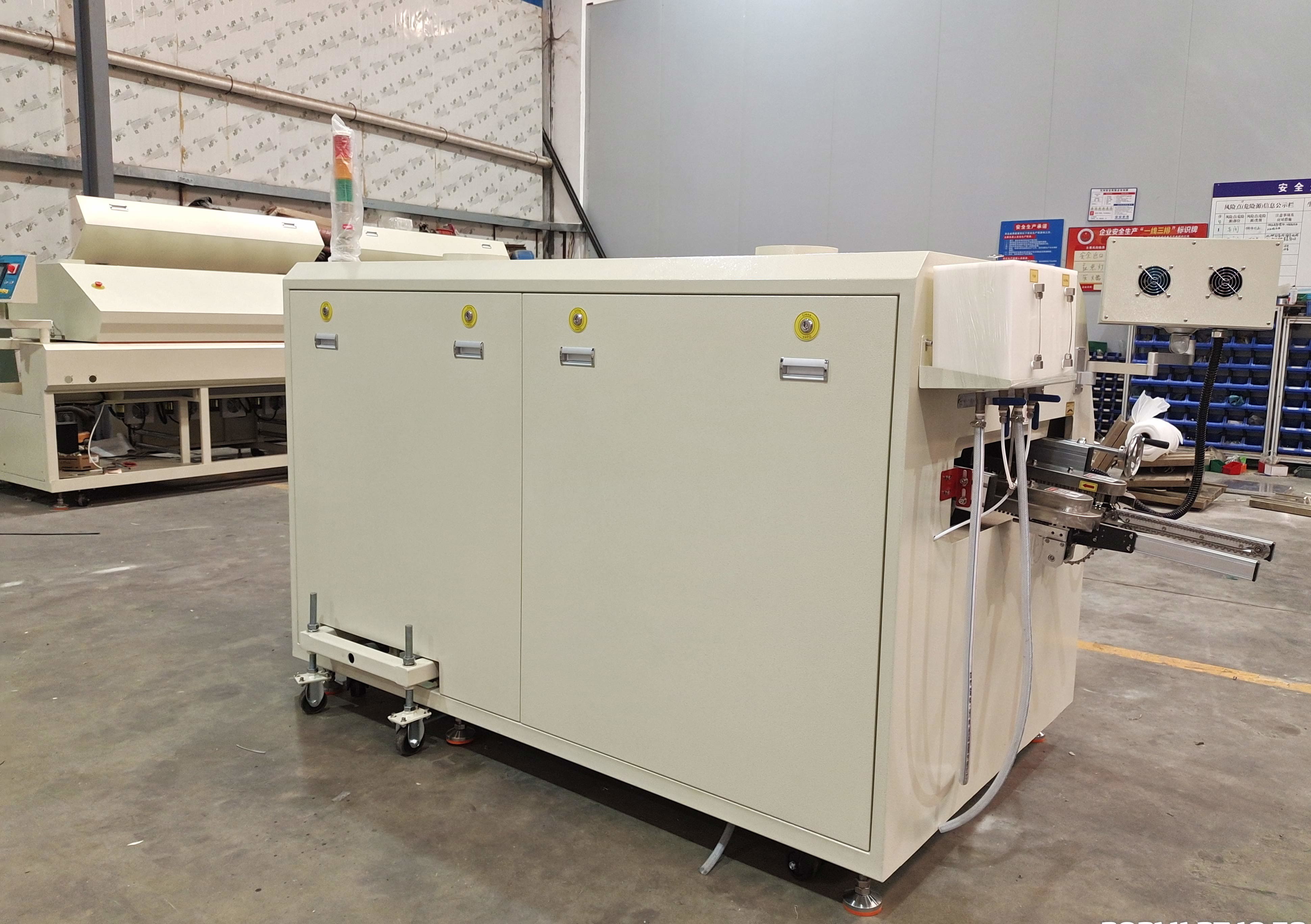

写真ショー:
労働環境と労働条件
1設備は,通気と乾燥した平面床のワークショップに置かれます.
2作業環境の温度は5°Cから45°Cの範囲でなければならない.
3定位電流を備えた安定した電源 (地鉛でしっかりと接地) を装備し,その電圧は名札に記録しなければならない.
電源を入れない前に 確認してください
1供給された電力は,機械の定数電源か否か.
2. 機械がしっかりと接地されているか否か;
3すべての電気コンポーネントが固定されているか, 連絡が良くないか, 制御システムの各電源ケーブルを接続します.
シェンzhen Honreal Technology Co.,Ltdis 国産ハイテク企業です,SMT機器の研究開発,生産,販売に特化した. 世界トップ500の電子企業のためのサービス.会社の登録資本は500万経験豊富な技術チームと優れた技術革新能力を備えており,より良い製品サプライチェーンとサービスチームを作り,異なる顧客のニーズを満たすことは私たちの長期的な目標です.顧客を理解することで顧客のニーズを満たす価値あるサービスを提供します.
Q:どのようにあなたの販売の品質を保証することができますか?
A: すべての製品の優れたパフォーマンスを保証するために,各セットの機械があなたに届けられる前に厳格なテストを受けていることを保証します.
Q:訓練はどうですか?
A: 私たちのマシンを購入した後,あなたのエンジニアは,私たちの会社に行くことができますか,操作は非常に簡単です
訓練ビデオとユーザーマニュアルに従って,ユーザーマニュアルはマシンと一緒に来るでしょう.
Q: 製品に私のロゴを貼ってもいいですか?
オーダーメイドのロゴのサービスをサポートしています. また,それは完全に無料です.
Q: この機械を使うのは難しいですか?
A: いや,全然難しい.以前のお客様には,機械の操作を学ぶのに2日くらいで十分です.
