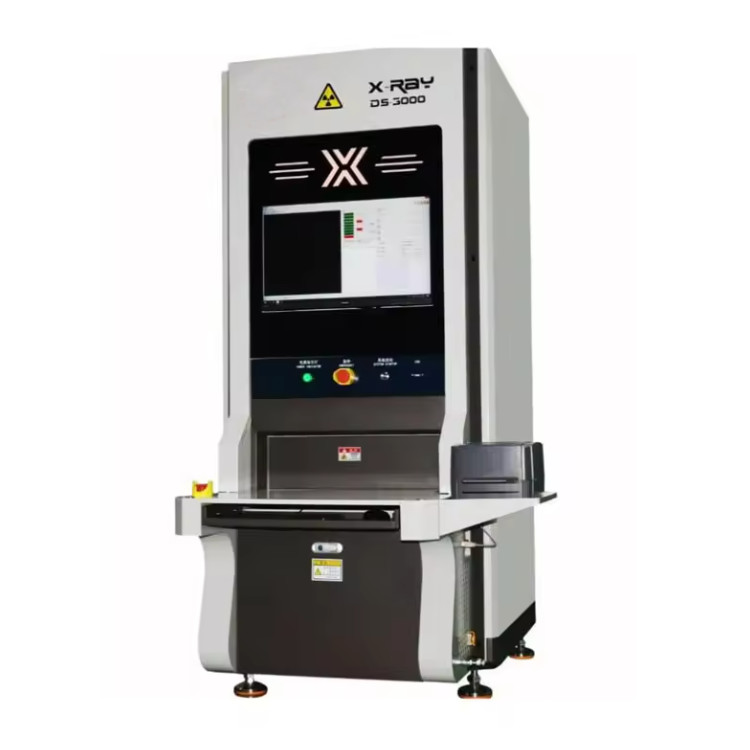

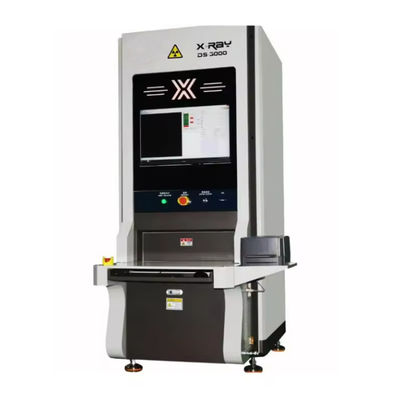

SMT素材カウンター X線オフラインカウントマシン
DS-3000機器の利点
X線源はアメリカのVJX線チューブを採用し,寿命が長く,メンテナンスも不要である.フラットパネル検出器は17インチ超透明な画面を採用し,画像が高速で歪みがない.4つの7インチ材料プレートまたは1つの13から17インチ材料プレートが同時に計算することができます. 計数時間を大幅に短縮し,過剰な人材を回避します.代わりに,他のスタッフがラインを閉鎖または変更し,切り替えおよび停止時間を短縮するのを支援できます.
使用要件:X-RAYインテリジェントカウントマシンの直接カウントが完了した後,カウントの結果データは更新のためにデジタル制御システムにアップロードされます.
申請する際:
1 WO 材料の返信 2 LPN 単一の在庫 3 初期在庫/二重在庫
仕様:
| 一般仕様 | |
| 動作モード | オフライン |
| 尺寸 (mm) | 800 (W) X1380 (D) X1950 (H) |
| 体重 | 約800kg |
| 電源 | 110~220VAC 50/60Hz,1.5KW |
| システムコンピュータ | |
| 産業用PC | インテルi7プロセッサ (64bit) を搭載した産業用PC |
| オペレーティングシステム | Windows 10 オス |
| ディスプレイ | 27インチ FHD LCD ディスプレイ |
| 貯蔵システム | |
| RAM: 16GB,HDD: 1TB + SSD: 256G | |
| アクセサリー | |
| 手持ちのバーコードスキャナー | / |
| ラベル印刷機 | / |
| 検査能力 | |
| テープとロールのサイズ | 7~17インチ |
| スキャン高さ | ≤80mm |
| 最大検査速度 | 7~17 |
| テープ&リール | < 10s/リールまたは 4*7?? リール< 10s. |
| 部品の最小サイズ | 01005 |
| 検査の精度 | ≥99% |
| 放射線管 | |
| タイプ | 閉ざされた管 |
| 最大電圧 | 50KV |
| マックス.電流 | 1000 μA |
| 焦点点サイズ | 0.03mm |
| 画像システム | |
| タイプ | 平面パネル検出器 (FPD) |
| 効果的な検出範囲: | 430mm×430mm |
| ピクセルマトリックス | 3072*3072 ピクセル |
| ピクセルサイズ | 139μm |
| フレームレート | 6fpsv |
| AD 変換 | 16ビット |
| 検出可能なパッケージ | |
| チップ,パック,ESDパッケージ,JEDECトレイ,チューブ,トランジスタ | |
| 検出可能な成分 | |
|
コンダッシター,レジスタ,インダクタ,ビーズ,結晶,トランジスタ,ダイオード FET,様々なタイプのレジスタ,胆固醇コンデンサ,検出可能なコネクタ, 集積回路チップ等 |
|
| データベース | |
| MES,ERP,WMS インテリジェントとの接続をサポートする | |
| 安全システム | |
| スタンダード |
FDA-CDRH規則 CFR 21 1020 に準拠しています40 カビネット用X線装置のサブ章. |
| X線放射 |
< 1μSv/h (FDA-CDRH規則 CFR 21 102040 亜章標準要求 < 5μSv/h) |
| 管理機関 | 指紋とパスワードの評価システム |
| 放射線漏洩に対する遮蔽キャビネット | |
| リアルタイム放射漏れ監視計 | |
