富士ミットラインピックアンドプレイスマシンNXTIII
NXT IIIはモジュール型SMTマウンターで 電子機器の製造に頻繁に変更される工場に 常に最高のラインを提供できます
特徴
高品質で高密度で最大速度で配置
0201 (008004 ") の部品の非常に高密度部品配置は標準仕様カメラとユニットによってサポートされます.位置付けはピックアップ後の各部品として修正されます.極速で細いピッチで非常に小さなパーツを配置できるように.
部品の配置を支援する
NXT IIIは,標準から大型や奇形部品まで,様々なタイプの部品の配置に対応します.圧力挿入付きの大きなコネクタや圧縮制御装置のパーツなど,様々な方法を用いてパーツを処理する.
67床面積あたり世界最高の生産性
工場全体の生産性を考慮すると,機械の面積生産性は非常に重要です. NXT IIIは,高速でスペースをほとんど占めていない最先端の配置ソリューションです.限られた地面積から最高の生産性を得ることができるように.
各種の部品を支えるDXヘッド
DXヘッドは,部品のサイズに応じてチップから大型・奇形部品まで,自動的にツールを交換し,M6 IIIモジュールにロードできます.生産モデルが頻繁に変更され,部品タイプ混合物も変化する場合ラインバランスを調整できます.
仕様
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
適用されるPCBサイズ (LxW) |
48 x 48 mm から 250 x 510 mm (二重コンベア) * |
48 x 48 mm から 534 x 510 mm (二重コンベア) * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
部品の種類 |
最大20種類の部品 (8mmテープを用いて計算) |
45種類まで (8mmテープを用いて計算) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PCBの読み込み時間 |
双重コンベア: 0秒 (連続運転) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
位置付け精度 |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
生産性 |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
サポートされた部品 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
モジュールの幅 |
320mm |
645mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
機械の寸法 |
L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ダイナヘッド (DX) |
||||
|---|---|---|---|---|
|
ノズルの量 |
12 |
4 |
1 |
|
|
速度は (cph) |
25,000 |
11,000 |
4,700 |
|
|
部品のサイズ |
0402 (01005") から 7.5 x 75 |
1608 (0603") |
1608 (0603") |
|
|
位置付け精度 |
+/-0.038 (+/-0.050) mm (3σ) cpk≥1.00* |
+/-0.040 mm (3σ) cpk≥1.00 |
+/-0.030 mm (3σ) cpk≥1.00 |
|
|
部品の存在 |
o |
x |
o |
|
|
部品 |
テープ |
o |
o |
o |
|
ストック |
x |
o |
o |
|
|
トレー |
x |
o |
o |
|
|
部品供給システム |
|
|---|---|
|
インテリジェントフィッダー |
4,8,12,16,24,32,44,56,72,88 mm 幅のテープのサポート |
|
スティックフィッダー |
4 ≤ 部品幅 ≤ 15 mm (6 ≤ 棒幅 ≤ 18 mm), 15 ≤ 部品幅 ≤ 32 mm (18 ≤ 棒幅 ≤ 36 mm) |
|
トレー |
適用可能なトレイサイズ: 135.9 x 322.6 mm (JEDEC標準) (トレイユニット-M),276 x 330 mm (トレイユニット-LT),143 x 330 mm (トレイユニット-LTC) |

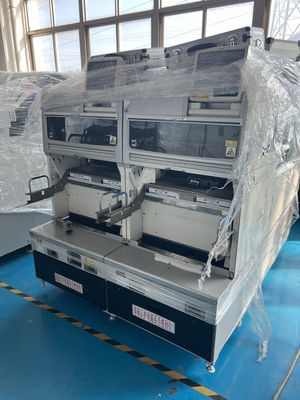

写真ショー:
我々は誰なのか
シェンzhen Honreal Technology Co.,Ltdis 国産ハイテク企業です. smt機器の研究開発,生産,販売に特化した. 世界トップ500の電子企業のためのサービス.会社の登録資本は500万経験豊富な技術チームと優れた技術革新能力を備えて,より良い製品サプライチェーンとサービスチームを作り,異なる顧客のニーズを満たすことは,私たちの長期的な目標です.顧客を理解することで顧客のニーズを満たす価値あるサービスを提供します.
梱包
