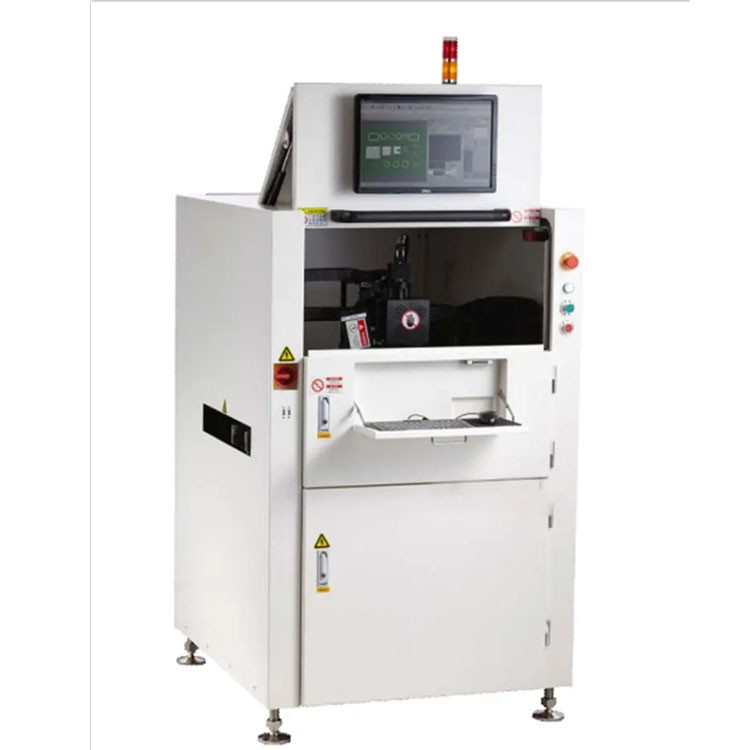

3D SPIは,完全に検出プロセスで影とランダム反射の問題を解決することができますので,溶接ペースト 3D検出
5Mピクセル高速カメラで装備され,検出速度が速く,画像はより繊細で豊かで,理想的です.
高速高精密生産ラインの選択
テクニカルパラメータ:
| モデル | A510 | A510DL | A1200 |
| PCB サイズ | 55*55 ~450*450mm | 55*55 ~450*310mm 双面 | 55*55 ~ 1200*650mm |
| PCBの固さ | 0.5 ~ 7.0mm | ||
| PCB 重量 | ≤5.0kg | ||
| コンベアーの調整 | 手動/自動 | ||
| 措置の種類 | 高さ,面積,体積,オフセット,ブリッジ,形状 ((印刷が欠けている,インチが不十分,インチが多すぎる,ブリッジ,オフセット,形状が悪い,表面汚染) | ||
| パストの高さ | 0 ~ 550um | ||
| ミン・パッド・ピッチ | ≥100um | ||
| 測定原則 | 3Dホワイトライト PSLM PMP ((プログラム可能な空間光調節,相測定プロフィロメトリ) | ||
| 検査長数 | 1 | ||
| カメラピクセル | 5M (10M/12Mオプション) | ||
| 検出速度 | 0.35~0.5s/FOV | ||
| プログラム 時間 | 5~10分 | ||
| データ型 | ゲルバーデータ 274D/274X スキャンPCB | ||
| パワー | AC220,50/60Hz,1KVA | ||
| 機械の寸法 | 1000*1150*1530mm | 1000*1350*1530mm | 1730*1420*1530mm |
| 体重 | 965kg | 1200kg | 1600kg |
基本技術と特徴
1プログラム可能な構造格子 PMP イメージ技術
印刷溶接パスタの3次元測定をするために,相変調プロファイリング技術 (PMP) が使用されます.高速検査を保証しながら測定精度を大幅に向上させる.
検出精度は2.8μmで4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μmなど,製品の多様性と検出速度に関する顧客の要求を満たします.
高価な電視レンズと 特殊ソフトウェアテストアルゴリズムを使って 普通のレンズ,眼鏡の歪み,変形の問題を解決します検査精度と検査能力を大幅に向上させるFPCの歪みに対する業界トップの静的補償を実現します
経験のあらゆるレベルを持つエンジニアは Gerber のソフトウェアモジュールとフレンドリーなプログラミングインターフェースをインポートすることで,システムに迅速かつ正確に独立してプログラムすることができます.訓練のための要件を大幅に削減する.
MiniLEDとMicroLEDは,小さなLED灯から構成される.単一のボード上の小さなLEDの数が100万パッド以上に達する.単一のMiniLEDのサイズは約100-200μmである.マイクロLEDの単一ユニットのサイズは 50μm になる可能性があります■高密度の製品に使用される3DSPI機器は,業界で最も高い構成を使用しています.特に,大理石のプラットフォームの使用は,線形モーターと線形エンコーダで,小型のパッドの動きの精度を保証する業界をリードする1.8μm解像度のテレセントリックレンズを使用し,ゲルバー変換,ロードジョブ,アルゴリズム,データストレージ,クエリなどを最適化することで,検査の速度と効率が大幅に向上します.
