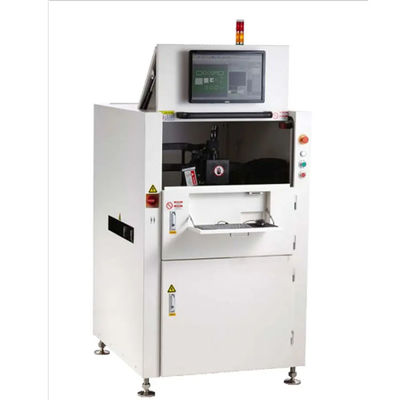

特徴:
1プロのレンズデザインのレンズは,画像をより均一で繊細にして,検出の安定性を大幅に向上させます.
2Gerber ファイルプログラミングにインポートしたり,画像編集モードから編集やデバッグをしたりできます.
3多方向 3D 投影方法は,溶接パスタの影効果による検出エラーを効果的に解決することができます.

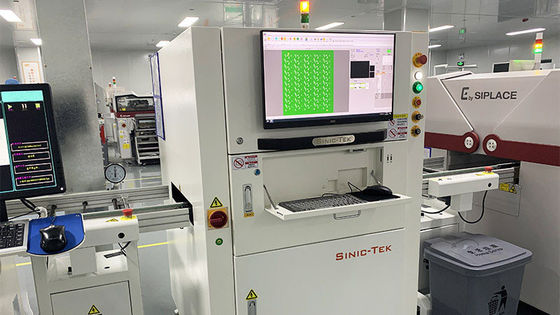

検知プロセス
4操作システムは,ユーザーレベルのインターフェース構造に従って,結果認識と処理機能を改善します.
5高精度でプログラム可能な黒と白のモアリング, 最大測定精度0.67mm.
6精密な3次元測定データに基づいて,操作者は短い時間でプロジェクト全体を最適化することができます.
テクニカルパラメータ:
| モデル | A510 | A510DL | A1200 |
| PCB サイズ | 55*55 ~450*450mm | 55*55 ~450*310mm 双面 | 55*55 ~ 1200*650mm |
| PCBの固さ | 0.5 ~ 7.0mm | ||
| PCB 重量 | ≤5.0kg | ||
| コンベアーの調整 | 手動/自動 | ||
| 措置の種類 | 高さ,面積,体積,オフセット,ブリッジ,形状 ((印刷が欠けている,インチが不十分,インチが多すぎる,ブリッジ,オフセット,形状が悪い,表面汚染) | ||
| パストの高さ | 0 ~ 550um | ||
| ミン・パッド・ピッチ | ≥100um | ||
| 測定原則 | 3Dホワイトライト PSLM PMP ((プログラム可能な空間光調節,相測定プロフィロメトリ) | ||
| 検査長数 | 1 | ||
| カメラピクセル | 5M (10M/12Mオプション) | ||
| 検出速度 | 0.35~0.5s/FOV | ||
| プログラム 時間 | 5~10分 | ||
| データ型 | ゲルバーデータ 274D/274X スキャンPCB | ||
| パワー | AC220,50/60Hz,1KVA | ||
| 機械の寸法 | 1000*1150*1530mm | 1000*1350*1530mm | 1730*1420*1530mm |
| 体重 | 965kg | 1200kg | 1600kg |
基本技術と特徴
1プログラム可能な構造格子 PMP イメージ技術
印刷溶接パスタの3次元測定をするために,相変調プロファイリング技術 (PMP) が使用されます.高速検査を保証しながら測定精度を大幅に向上させる.
検出精度は2.8μmで4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μmなど,製品の多様性と検出速度に関する顧客の要求を満たします.
高価な電視レンズと 特殊ソフトウェアテストアルゴリズムを使って 普通のレンズ,眼鏡の歪み,変形の問題を解決します検査精度と検査能力を大幅に向上させるFPCの歪みに対する業界トップの静的補償を実現します
