スプライシングの導入

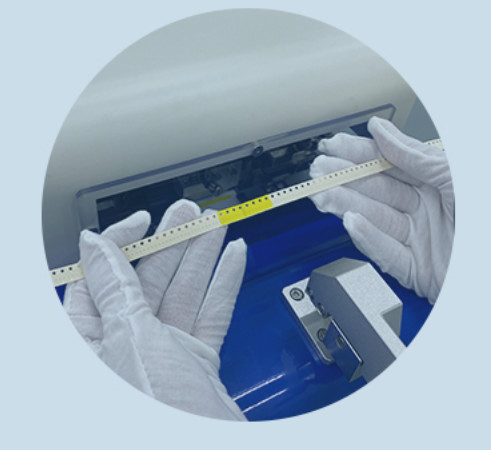

スプライシング BW-HP08は,SMT自動生産ラインのために開発されています. ストップなしの高速ラインスイッチ,リアルタイムエラー・プローフ.同じ部品の2つのロールの頭と尻尾の空のポケットの位置を自動的に検出することができます標準のRC測定,シークスクリーンAOIマッチ,空のポケット検出機能により 手動操作とコストを削減します大幅にSMTの生産ラインを向上させる.
機能的利点
操作が簡単です: 機械の操作を学ぶために5分.
効率の向上:合格率は98%以上で,効率の向上に役立ちます
追跡可能性:スプライシングレポートを自動的に生成する.

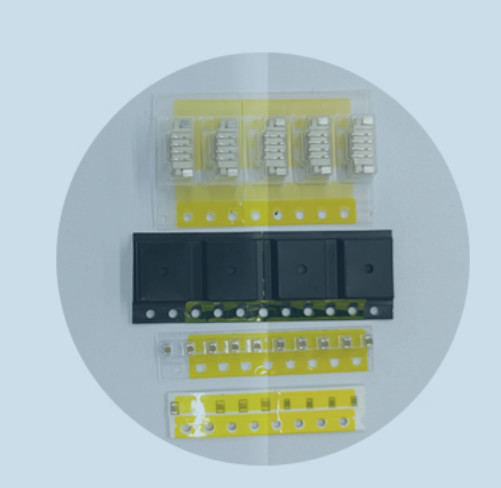

空きポケット検出:CCDは,SMDコンポーネントのサイズ01005以上をキャプチャする.
複数のエラー 証明: 1. 1番目と2番目スキャンされたバーコードを自動的に比較します.
2シルクスクリーン&キャラクター識別&比較
3抵抗と容量値を測定する.
| タイプ | BW-HP08 |
| サイズ | 380*470*1450mm |
| 体重 | 95kg |
| 作業の高さ | 900±15mm |
| リール幅 | 8mm紙ロールとプラスチックロール |
| CCD ビジョン | ピッチ,空のポケット フォント&文字の印刷比較 |
| RC コンポーネントサイズ | 01005/0201/0402/0603/0805/1206/1210 について |
| 測定頻度 | 50Hz~200KHZ |
| LCR 測定精度 | 0.05% |
| ディスプレイ解像度 | R: そうだ0.01モハムス-99.9999モハムス |
| C: オーケー0.00001pF-9.9999F | |
| スプライスCT | 8-10S (手動時間を除く) |
| 合格率 | 99% |
| MES インターフェース | サポート |
| IPC | IPC,10 触覚パネル |
| OS | win10 |
| バッテリーの電圧 | DC 48V リチウム電池 |
| 定数稼働電圧 | DC 48V,AC 110-220V |
| リール切断方法 | 自動的に |
| 他の設定オプション |
外側AC双巻き支架腕,プリント
|
