SMTプリンター 自動PCBステンシル印刷機 ASE SMDステンシルプリンター

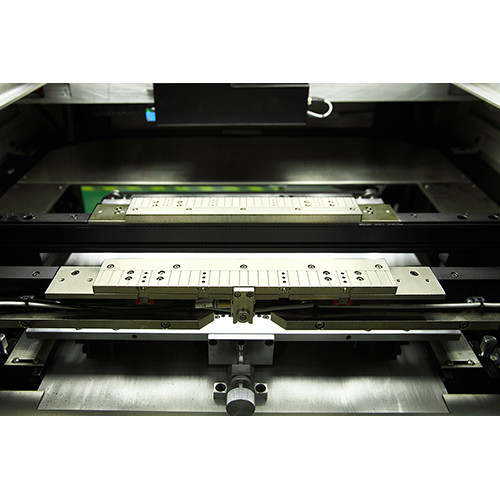

1. スクラパーシステム
スタンスリには様々なサイズが適用されます.自動スタンスリ位置付けシステムは,時間の経過とともにラインの変更を節約し,全体的な効率を向上させます.
2画像と光学システム
溶接パスタプリンタには均質なリングライト,高明るさの同軸光,高度な上下視力システム 完全範囲の照明補償 自動で正確なマーク点の認識青銅,銅,金,チンのスプレー,FPC,および他の種類のPCBに適用されます.
3清掃システム
ステンシルクリーニングシステムは自動で有効です.乾燥クリーニング,湿気クリーニング,真空クリーニングの3つのオプションを選択して使用できます.手動で掃除することもできます. 清掃するユニットは,モーターとインパルスの負荷を最小限に抑え,位置付け精度と速度を向上させ,使用寿命を延長することができます.噴霧装置は,均等な噴霧を保証しますソフトウェアはアルコールとステンシル洗浄紙の投与量を制御することができます. 効率的により多くの消費品を節約します. 掃除は専用ファンでサポートされています.強力で効果的.
4. カリブレーションシステム
3軸接続は超高い動力特性で設計されています.それは,異なる厚さのPCBのPINジャッキングの高さを迅速に調整することができます.
5操作インターフェース
Windows インターフェースを使用し,ユーザーに簡単で,人間と機械のインタラクティブな機能プログラミングは,指導とナビゲーション機能のガイドがすべてのステップで利用可能と設計されています.中国語と英語言語選択可能 操作システム.

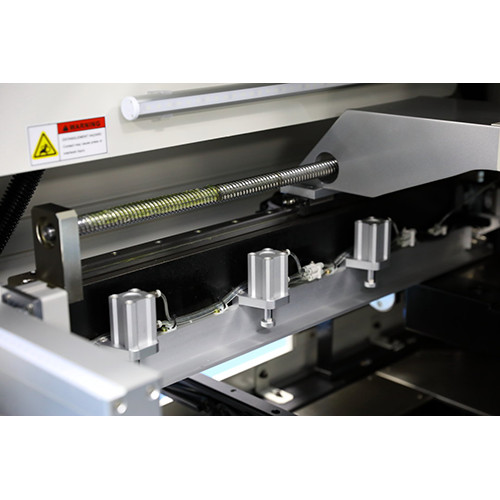

PCB 輸送・固定システム
プログラム可能なモーターは輸送速度を制御し,溶接ペーストプリンターでPCBを正確な位置にします.PCB 入力/出力方向として左または右を選択する自由柔軟なサイドクランプとPCBサポート真空ブロックは,PCBをしっかりと固定し,PCBとステンシルとの間の完全なコンタクトを保証します.
| パラメータ仕様 | 自動溶接ペストプリンター ASE |
|---|---|
| スクリーンフレームminサイズ | 370 * 370mm |
| スクリーンフレーム最大サイズ | 737*737mm |
| スクリーンフレーム厚さ | 25~40mm |
| PCB板の最小サイズ | 50*50mm |
| PCBボード 最大サイズ | 400*340mm |
| PCB板の厚さ | 0.4~6mm |
| PCB カーページ | <1% |
| 輸送高度 | 900 ± 40mm |
| 輸送方向 | 左 右 右 左 左 右 右 |
| 輸送速度 | 最大 1500mm/S プログラム可能 |
| 板の位置 PCBの位置 (サポートシステム) | 磁気ピン/上下テーブル/手動で調整されたサポートブロック |
| 板の位置 PCBの位置 (固定システム) | 横の固定,真空ノズル |
| 印刷頭 | 2つの独立系モーター式印刷頭 |
| スキージー速度 | 6~200mm/秒 |
| 圧縮機圧 | 0〜15kg |
| スキージーアングル | 60° /55° /45° |
| スキージータイプ | ステンレス鋼 (スタンダード) プラスチック |
| ステンシル分離速度 | 0プログラム可能 |
| 清掃システム | 乾燥,湿気,真空 (プログラム可能) |
| 表の調整範囲 | X: ± 10mm; Y± 10mm; θ; ±2° |
| CCD FOV | 8*6mm |
| 溶接パスタの検査 | 2d 検査規格 |
| 位置の精度を繰り返す | ±0.01mm |
| 印刷 の 精度 | ±0.025mm |
| サイクルの時間 | <7s (印刷・清掃を除く) |
| 製品変更 | <5分 |
| 必要な空気 | 4.5~6Kg/cm2 |
| 電源入力 | AC:220 ± =10%, 50/60HZ 1θ 3KW |
| 制御方法 | PC制御 |
| 機械の寸法 | 1220 (L) * 1375 (W) * 1500 (H) mm |
| 機械の重量 | 約: 1000kg |
よくある質問
Q:どのようにあなたの販売の品質を保証することができますか?
A: すべての製品の優れたパフォーマンスを保証するために,各セットの機械があなたに届けられる前に厳格なテストを受けていることを保証します.
Q:訓練はどうですか?
A: 私たちのマシンを購入した後,あなたのエンジニアは,私たちの会社に行くことができますか,操作は非常に簡単です
訓練ビデオとユーザーマニュアルに従って,ユーザーマニュアルはマシンと一緒に来るでしょう.
Q: 製品に私のロゴを貼ってもいいですか?
オーダーメイドのロゴのサービスをサポートしています. また,それは完全に無料です.
Q: この機械を使うのは難しいですか?
A: いや,全然難しい.以前のお客様には,機械の操作を学ぶのに2日くらいで十分です.
