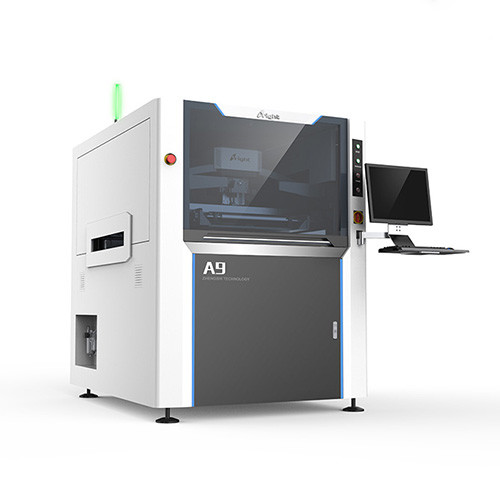

全自動PCB印刷機 PC制御自動溶接パスタプリンターA9

1
MOQ
交渉可能
価格
全自動PCB印刷機 PC制御自動溶接パスタプリンターA9
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
最高のサイズ: 737×737mm
PCB 最大サイズ: 510×340mm ((530×340mm)
輸送高度: 900±40mm
スクイージの速度: 6~200mm/秒
正確さの印刷: ±0.02mm
制御方法: PC制御
ハイライト:

全自動PCB印刷機

,

PC制御PCB印刷機

,

PC コントロール オートマティック 溶接ペーストプリンター

基本情報
起源の場所: 中国
ブランド名: Right
モデル番号: A9
お支払配送条件
パッケージの詳細: WoodenCase
受渡し時間: 20日
支払条件: T/T
供給の能力: 月100セット
製品の説明

全自動PCB印刷機 自動溶接ペーストプリンターA9



"Serial SMT ステンシルプリンタ"は 完全自動印刷機械の高精度で高安定性です我々は,SMT産業で,国際的に先駆的な技術同期ビジョンを持つ全自動印刷機の新世代の生産の開発傾向を追った高解像度の視覚処理 送電システムの高精度 懸垂適応スクレイパー
仕様:
高精度に設計されたシリーズ高精度自動溶接ペストプリンター
スチール・メッシュ印刷やステンシル印刷 SMT産業
印刷PCBサイズ:50mm x 50mm ~ 510mm x 340mm
PCBの厚さ: 0.4mm ~ 6mm
FPC 厚さ: ¥0.6mm (ジグを除く)
部品の適用可能なピッチ
SMT 抵抗,コンデンサ,インダクタ,ダイオードおよびトリオードなどの部品: 0201,0402,0603,0805,1206およびその他の仕様
IC:SOP,TSOP,TSSSOP,QFNのパッケージをサポートし,最小ピッチ0.3mm;BGA,CSPのパッケージをサポートする
ミニボール 0.2mm
適用されるPCBタイプ
携帯電話,通信,LCDテレビ,STB,ファミリー映画,車両電子機器のPCBタイプに適用できます
医療用電力機器,航空宇宙,航空,一般電子製品を除く.

13代目のスタンシルXビーム構造,より便利で正確な配置鋼網を溶接ペースト操作者を追加します.
新しいタイプのトルクXビーム,溶接パスタと塵堆積を解決し,機械の使用寿命を延長します.
2プレッシャーを使用する必要はありません. プレッシャーを使用する必要はありません.
柔軟な使用
3ガイドレールは,潤滑剤を追加する必要はありません,5年以内にガイド5年以内にメンテナンス無料.

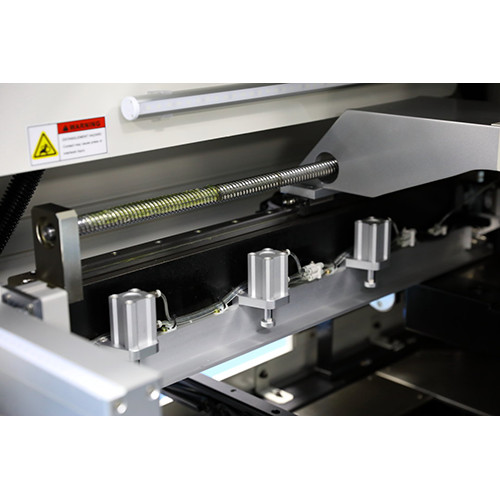

4,X Y1 Y2 アメリカンハイドン線形モーター,日本の精密駆動スクリュー,自己潤滑ガイドレール,正確性を確保するために
5,ネットフレームYを自動的に位置付け,すぐに自動スタンシル対点を実現することができます;
6"高強度鋼を用いた曲げた刃梁,印刷過程で印刷頭の安定性を確保する.

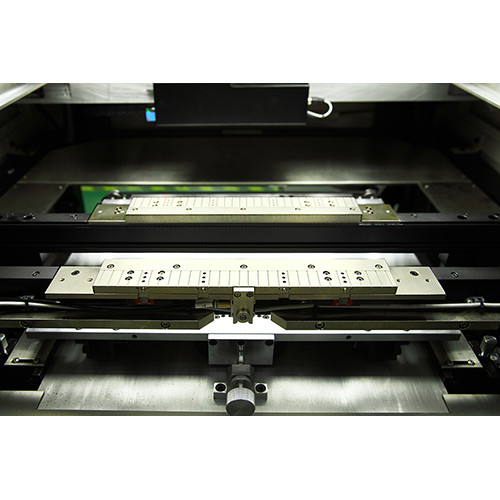

浮遊型スクラパーシステム,ユニークな弾性スタンド装置,スクラパー落としプロセスステンシルとスクラパーで非常に良い保護することができます.



ポイント モデル A9
  最大サイズ 737×737mm
  厚さ 25~40mm
PCBの最小サイズ 50×50mm
PCB 最大サイズ 510×340mm ((530×340mm)
PCB 厚さ 0.4~6mm
PCB カーページ <1%
輸送高度 900±40mm
輸送方向 左 右 右 左 左 右 右
輸送速度 最大 1500mm/S プログラム可能
理事会の所在地
PCB
サポートシステム 磁気ピン/上下調整テーブル/支柱ブロック
手で磁気指先 / 調整可能なジャッキングプラットフォーム / 輪郭ブロック
  固定システム 横のクランプ,真空ノズル
印刷頭 2つの独立系モーター付き印刷頭
スキージー速度 6~200mm/秒
圧縮機圧 0~15kg
スキージーアングル 60°/55°/45°
スキージータイプ ステンレス鋼 (標準) プラスチック
ステンシル分離速度 0プログラム可能
清掃システム 乾燥,湿気,真空 (プログラム可能)
表調整範囲 X:±10mm;Y:±10mm;θ:±2°
機械
位置の精度を繰り返す ±0.008mm
印刷 の 精度 ±0.02mm
サイクルの時間 < 7s (印刷と清掃を除く)
製品変更 <5分
必要な空気 4.5~6Kg/cm2
電源入力 AC:220±10%,50/60HZ 1Φ 3KW
制御方法 PC制御
機械の寸法 1220 ((L) X1355 ((W) X1500 ((H) mm
機械の重量 約:1000kg
