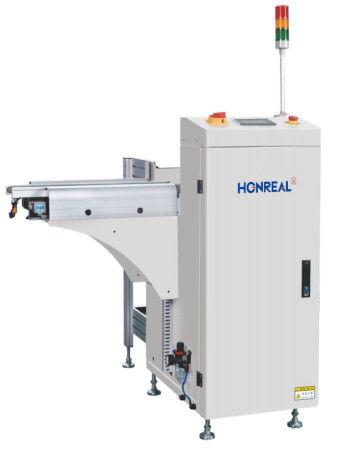

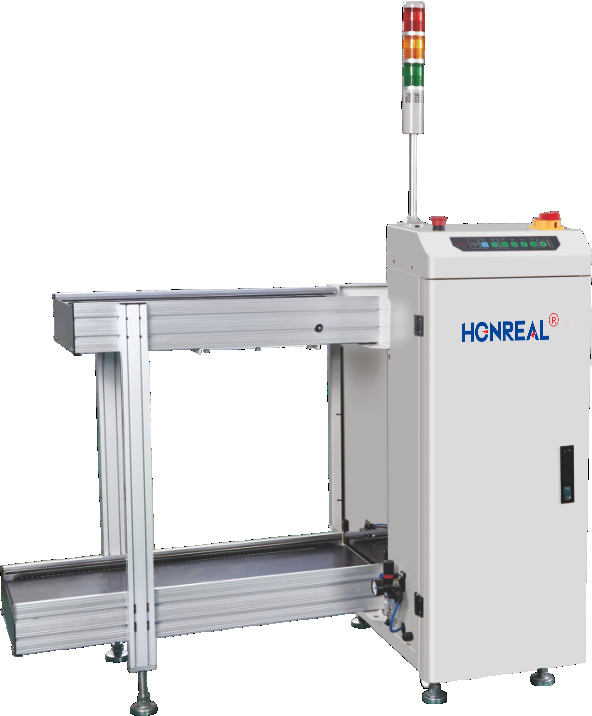

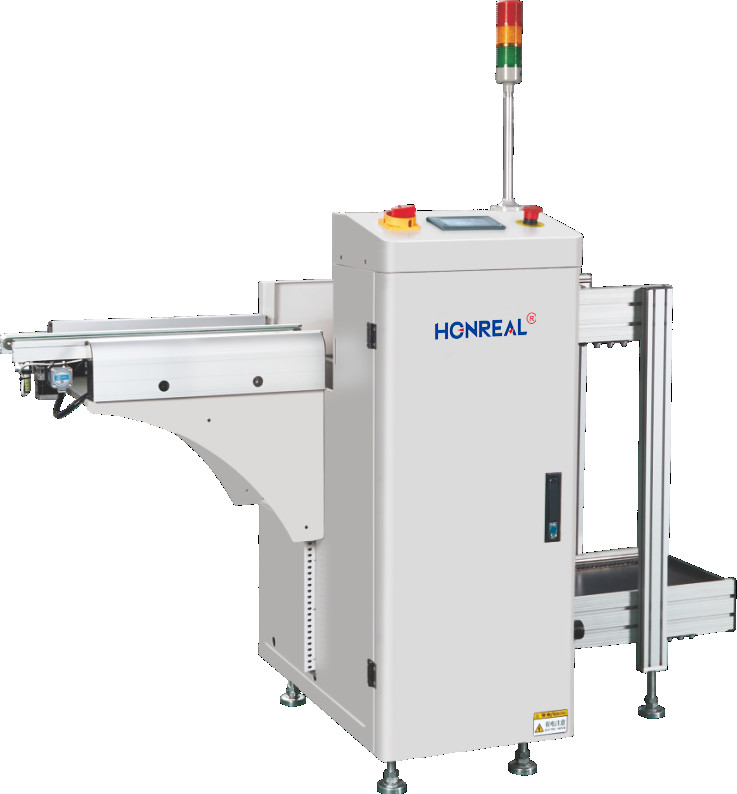

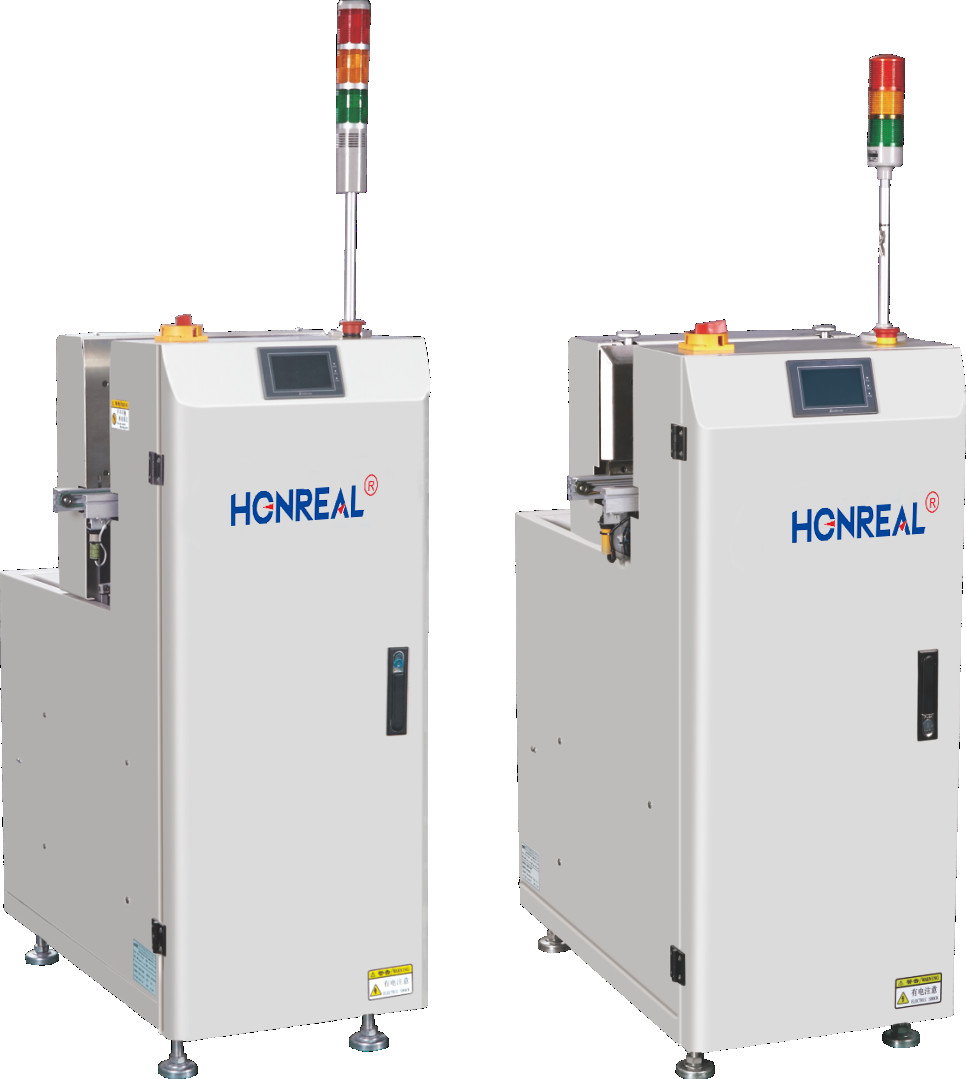

中国工場フルオート SMT マルチマガジン PCB ボードハンドリングアンローダーマシン LEDアセンブリライン用
製品紹介:
1. この装置は、SMT生産ラインの終わりにPCBをマガジンに収集するために使用されます。
2. 安定した信頼性の高いPLC制御システム;
3. 操作が簡単なLEDタッチスクリーン制御インターフェース;
4. マガジンアライメント用に提供される上部と下部の3点空気圧クランプ;
5. 効果的な推力設計により、PCBが破損しないようにすることができます;
6. 2つのマガジン積載能力。
7. 左から右または右から左への方向（オプション）。
8. マシンの常時故障監視;
9. 堅牢で安定した設計;
10. SMEMAポートとの互換性;
|
技術パラメータ |
|
| 機能 | この装置は、SMT生産ラインの終わりにPCBをマガジンに収集するために使用されます。 |
|
PCBの厚さ |
最小0.6mm |
|
マガジン数 |
搬送アップ：1個、搬送ダウン：1個、（またはカスタマイズ） |
|
ステップピッチの選択 |
1-4（10mmステップピッチ） |
|
PCB積載時間 |
約6秒 |
|
マガジン交換時間 |
約30秒 |
|
搬送方向 |
左から右/右から左（オプション） |
|
搬送高さ |
900±20mm（またはカスタマイズ） |
|
空気圧 |
4-6 bar、MAX30L/分 |
|
電源 |
100-230V AC（カスタマイズ）単相、MAX 300V/A |
|
仕様 |
||||
|
型番 |
HR-250X | HR-330X | HR-390X |
HR-460X |
| PCBサイズ（L×W）～（L×W）mm | (50x50)～(350x250) | (50x50)～(455x330) | (50x50)～(530x390) | (50x50)～(530x460) |
| 機械サイズ（L×W×H）mm | 1700×750×1200 | 1950×830×1200 | 2210×920×1200 | 2210×990×1200 |
| マガジンサイズ（L×W×H）mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 重量 | 130kg | 150kg | 170kg | 185kg |
当社は以下を約束します:
当社は、情報の品質に関するお客様からのフィードバックを高く評価し、すべての情報はお客様からのフィードバックの品質に提供されます。
購入者に販売された機器の技術者の設置、試運転、およびトレーニングに関する契約要件に従って。
当社は長期的な技術サポートを提供し、当社は消耗品の十分な供給を持っており、購入者がスペアパーツを注文することを要求した場合、当社はタイムリーに提供できます。
