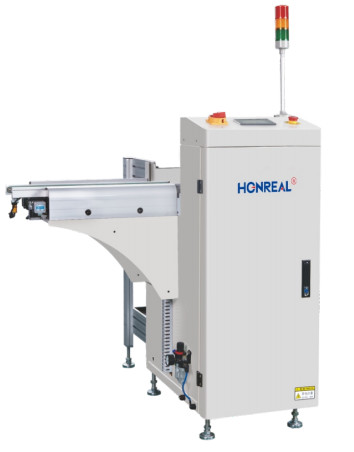

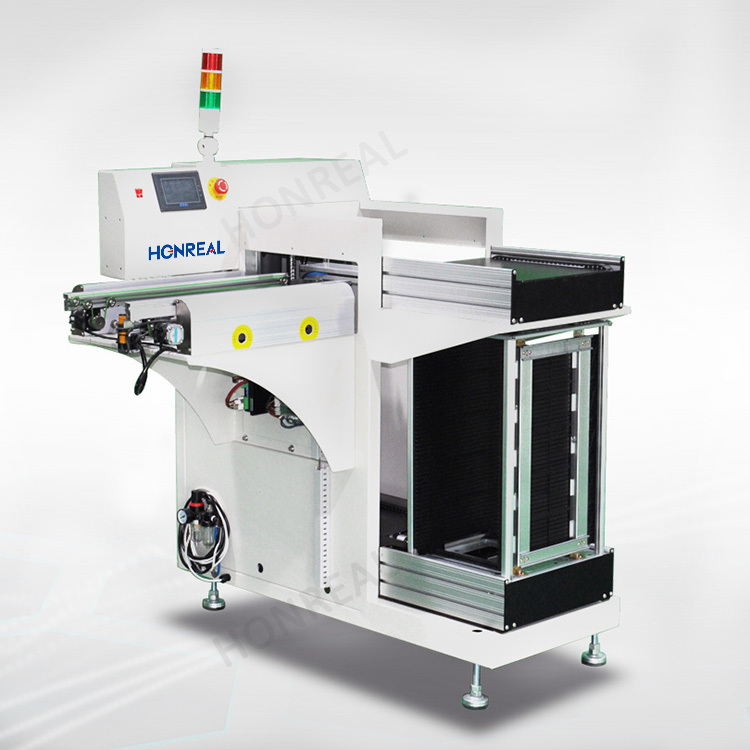

中国工場自動 SMT マガジン L 字型ハンドリングアンローダー SMT アセンブリライン用マガジンラック付き
製品紹介:
1. この装置は、SMT 生産ラインの終わりに PCB をマガジンに収集するために使用されます。
2. 安定した信頼性の高い PLC 制御システム;
3. 操作が簡単な LED タッチスクリーン制御インターフェース;
4. マガジン位置合わせ用に、上部と下部の 3 点に空気圧クランプを装備;
5. 効果的な推力設計により、PCB の破損を防止;
6. 2 つのマガジン積載能力。
7. 左から右または右から左の方向 (オプション)。
8. 機械は常に故障を監視;
9. 堅牢で安定した設計;
10. SMEMA ポートに対応;
アプリケーション
SMT および AI 生産ラインの終端で使用されます。PCB 基板を直接手で触れる必要がなく、PCB 基板をより良く保護します。PCB アンローダーは、生産ラインから PCB マガジンに PCB を自動的に収集します。また、プッシュプレートの層/層プッシュプレートの開始機能を設定することもできます。この機械は、高いリフティング精度、自動カウント、故障アラーム、アラーム情報プロンプトなどの機能を備えています。フルライン自動化を実現するための不可欠な装置です。
|
技術パラメータ |
|
| 機能 | この装置は、SMT 生産ラインの終わりに PCB をマガジンに収集するために使用されます |
|
PCB 厚さ |
最小 0.6mm |
|
マガジン数 |
搬送アップ：1 個、搬送ダウン：1 個 (またはカスタマイズ) |
|
ステップピッチ選択 |
1-4 (10mm ステップピッチ) |
|
PCB 積載時間 |
約 6 秒 |
|
マガジン交換時間 |
約 30 秒 |
|
搬送方向 |
左から右/右から左 (オプション) |
|
搬送高さ |
900±20mm (またはカスタマイズ) |
|
空気圧 |
4-6 bar、MAX10L/分 |
|
電源 |
100-230V AC (カスタマイズ) 単相、MAX 300V/A |
|
仕様 |
||||
|
型番 |
HR-250XL | HR-330XL | HR-390XL | HR-XB460XL |
| PCB サイズ (L×W)～(L×W)mm | (50x50)～(350x250) | (50x50)～(455x330) | (50x50)～(530x390) | (50x50)～(530x460) |
| 機械サイズ (L×W×H)mm | 1180×1130×1200 | 1300×1420×1200 | 1500×1530×1200 | 1500×1630×1200 |
| マガジンサイズ (L×W×H)mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 重量 | 170kg | 150kg | 170kg | 185kg |
