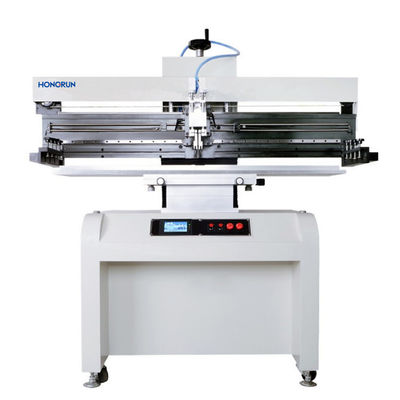

製品紹介
1マイクロコンピュータ制御,タッチスクリーンディスプレイ,メニュー操作インターフェース

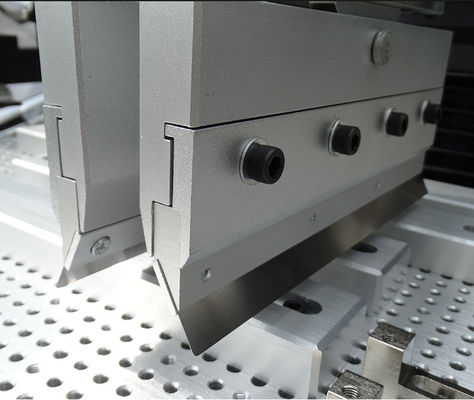

2(MPM自動印刷機と同様に,スクレーパーが上下を自由に浮いて,鉄格のレベルに自動的に調整することができます).
3グラッパーの圧力は調節可能である (グラッパーの圧力は,異なるタイプのグラッパーの長さに応じて鋼の網状に調整することができる).
4周波数コンバーター速度調節システムで装備され,刃は安定した速度で動きます.
5. 作業操作は,安全で信頼性の高い2つの手キースイッチ操作を採用します.
6触覚画面メニューでは,鋼網全体の休憩時間を独立して設定できます.
7. PCB板の位置付けと固定方法には,基準穴位置付け,基準縁位置付け,基準穴参照縁の同時位置付けが含まれます.テンプレート位置付けと他の多くの異なる正確な位置付け形式.
8タイム表示機能,印刷時間の自動カウント機能,スクリーン保護機能がタッチスクリーンに提供されています.
9調整可能なスクラパー速度と緊急停止安全機能を備えています.
10印刷モード:単発,二重,二重起動 (メニュー設定はオプションです).
11印刷作業の状態:自動/半自動/インチ3インチ印刷状態 (メニュー設定はオプション).
12大型鋳鉄の座席を備えた作業台は安定し,揺れがありません.
| 技術パラメータ | |
|
機能 |
このユニットは,PCBボードに溶接ペーストを印刷するために使用されます |
| 印刷台のサイズ | 300×400mm (またはカスタマイズ) |
| フレームサイズ | 370×470mm,420×520mm,550×650mm |
| PCBのサイズ | 50×50~300×400mm |
| PCBの厚さ | 0.2〜5.0mm |
| 印刷位置が固定 | PCB 外部またはピン位置付け |
| ベッドプレートの細工 | 前/後ろ±10mm R/L±10mm |
| 印刷精度 | ±0.02mm |
| 繰り返しの精度 | ±0.05mm |
| 最小間隔 | 0.35mm |
| 空気圧 | 4〜6kgf/Cm2 |
| 電源 | 220V 50/60Hz 100W |
| 仕様 | ||||
|
モデル番号 |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| PCB サイズ (L × W) ~ (L × W) mm | 50×50~300×400 | 50×50~300×600 | 50×50~300×1200 | 50×50~300×1500 |
| 鋼の網格の大きさ (L×W) mm~(L×W) mm | (70×470~550×650) | (370x470) ~ (((550x850) について | (70×470~550×1450) | (370x470) ~ (((550x1750) について |
| 印刷台のサイズ (L×W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| 機械のサイズ (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| 体重 | 260kg | 300kg | 340kg | 380kg |
