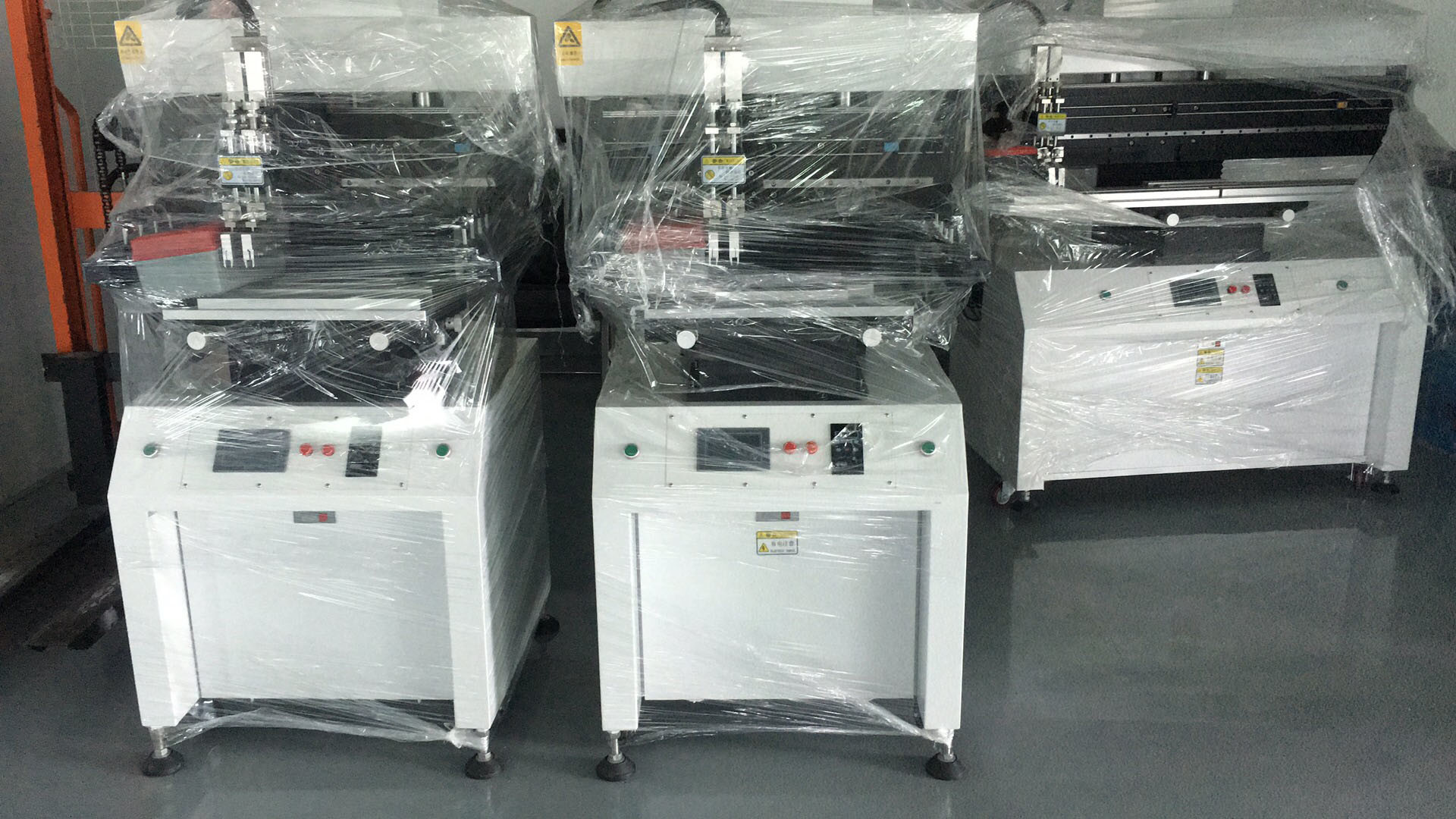

PCBプリントプロッター 印刷回路板 溶接ペーストプリンター

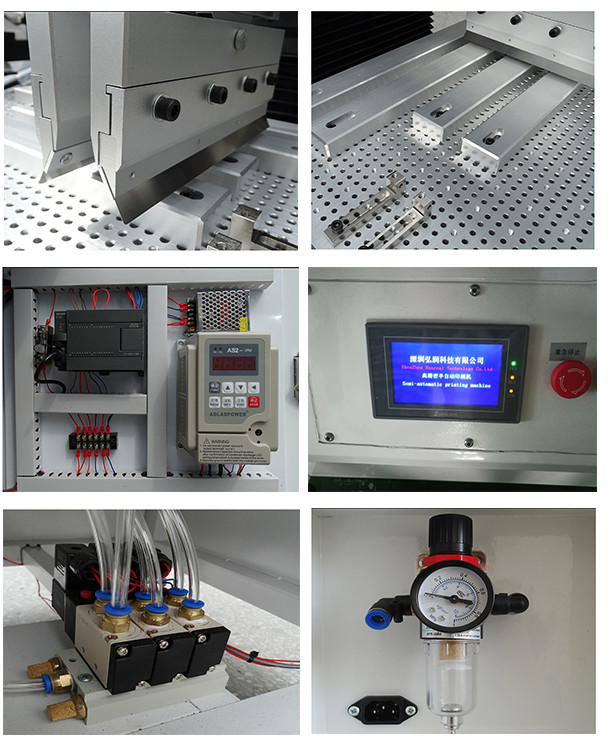

製品紹介
1精密なガイドレールとインポートモーターを使用して 刃座の変換,印刷,高精度を駆動します
2プリント スクラパー 45 度回転できる 固定 簡単にスタンシルとスクエージを印刷し 清掃し 交換する
3適切な印刷位置を選択するために,刃の前に,そして後に調整することができます.
4固定溝印刷プレートとPINと組み合わせて,単面,双面印刷のために安装と調整が簡単です.
5印刷 (PCB),X,Y,Z. 便利な細かな調整. 移動する方法.
6単方向と双方向に設定できます 様々な印刷方法があります
7生産統計の作成を容易にするための自動カウント機能.

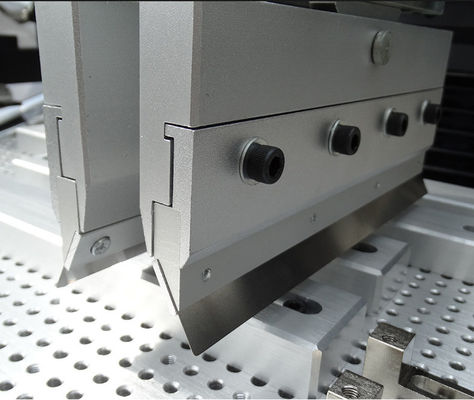

8. 調整可能な刃の角度,鋼刃,ゴムスクラッパーが適しています.
9スクリーンセーバー機能のタッチスクリーンで,タッチスクリーンの寿命を守るために時間を調整できます.
10. 印刷速度表示,調整できます.
| 技術パラメータ | |
|
機能 |
このユニットは,PCBボードに溶接ペーストを印刷するために使用されます |
| 印刷台のサイズ | 300×400mm (またはカスタマイズ) |
| フレームサイズ | 370×470mm,420×520mm,550×650mm |
| PCBのサイズ | 50×50~300×400mm |
| PCBの厚さ | 0.2〜5.0mm |
| 印刷位置が固定 | PCB 外部またはピン位置付け |
| ベッドプレートの細工 | 前/後ろ±10mm R/L±10mm |
| 印刷精度 | ±0.02mm |
| 繰り返しの精度 | ±0.05mm |
| 最小間隔 | 0.35mm |
| 空気圧 | 4〜6kgf/Cm2 |
| 電源 | 220V 50/60Hz 100W |
| 仕様 | ||||
|
モデル番号 |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| PCB サイズ (L × W) ~ (L × W) mm | 50×50~300×400 | 50×50~300×600 | 50×50~300×1200 | 50×50~300×1500 |
| 鋼の網格の大きさ (L×W) mm~(L×W) mm | (70×470~550×650) | (370x470) ~ (((550x850) について | (70×470~550×1450) | (370x470) ~ (((550x1750) について |
| 印刷台のサイズ (L×W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| 機械のサイズ (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| 体重 | 260kg | 300kg | 340kg | 380kg |
