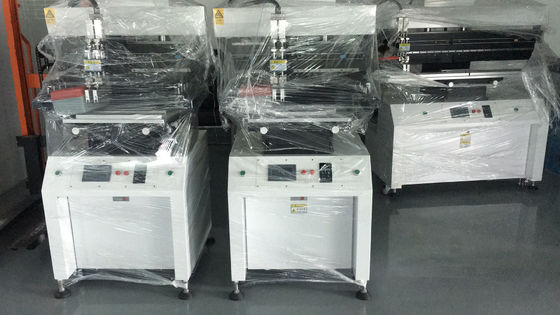

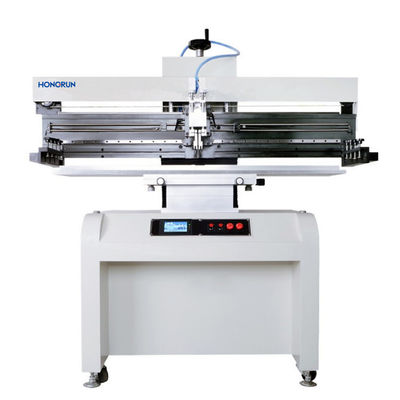

半自動 SMT ステンシルプリンター PCB プリント回路板 シルクスクリーン印刷

半自動印刷回路板 シルクスクリーン印刷PCBプリンター

製品紹介
1精密なガイドレールとインポートモーターを使用して 刃座の変換,印刷,高精度を駆動します
2プリント スクラパー 45 度回転できる 固定 簡単にスタンシルとスクエージを印刷し 清掃し 交換する
3適切な印刷位置を選択するために,刃の前に,そして後に調整することができます.
4固定溝印刷プレートとPINと組み合わせて,単面,双面印刷のために安装と調整が簡単です.
5印刷 (PCB),X,Y,Z. 便利な細かな調整. 移動する方法.
6単方向と双方向に設定できます 様々な印刷方法があります
7生産統計の作成を容易にするための自動カウント機能.

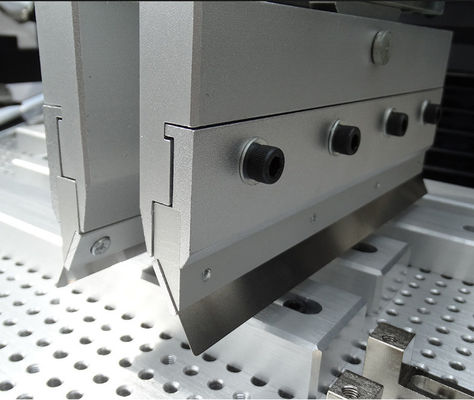

8. 調整可能な刃の角度,鋼刃,ゴムスクラッパーが適しています.
9スクリーンセーバー機能のタッチスクリーンで,タッチスクリーンの寿命を守るために時間を調整できます.
10. 印刷速度表示,調整できます.


設備の特性と機能

1.1 ドイツの精密モーターと線形ガイドを採用することで,スクラパーホルダの印刷はより安定している.

1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;

1.3 入力総電源電圧:単相 220V 50/60Hz,電源消費量 100W,稼働状態のオンライン表示

1.4 印刷基を450メートル上げ固定することができ,スクラパーを積み,卸し,鉄網を清掃するのに便利である.

1.5 印刷ベースは前方に移動し固定することができ,よりよい印刷結果を達成するために,鋼網のパターンの位置に適合することを容易にする.

1.6 メッシュフレームのサポートアームは,左と右を別々に調整することができ,300~1550mmの印刷範囲に適しています.

1.7 モジュール式印刷プラットフォームには固定スロットと位置付けPINが装備されており,交換が迅速で位置付けが容易で,単面および双面基板操作に適しています.

1.8 校正方法では,印刷材料 (プラテン) のX,Y,Zの修正と調整を調整するために,網状枠のサポート腕の動きを採用する.修正 を 便利 で 簡単 に する;

1.9 三?? PLC制御,人間機械インターフェイスタッチ制御,単行本/複数本印刷のオプション,手動または自動方法を採用する.

1.10 スクラパー座席は前後調整可能であり,印刷スクラパーも製品印刷の必要に応じて調整可能である.

1.11 シンチェン・シリンダーと磁気近接スイッチを用いて,作業台は前後を移動し,印刷面は+0.001mmの精度に達することができる.

1.12 4-6 kg/cm2 の空気圧を使用し,印刷台面積は300x400mmと450x450mm (より大きなサイズに適している),印刷精度は+0.02mm,機械による繰り返しが+0.02mmである.

1.13 自動カウント機能と周波数設定を備えており,生産統計を容易にする.
