| MOQ: | 1セット |
| 価格: | USD 3800-5000 Per SET |
| 標準梱包: | WoodenCase |
| 配達期間: | 10-20workdays |
| 支払方法: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 100set/month |
説明

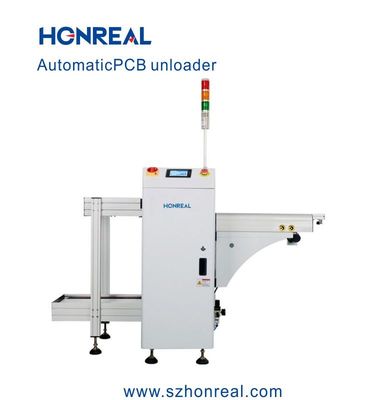

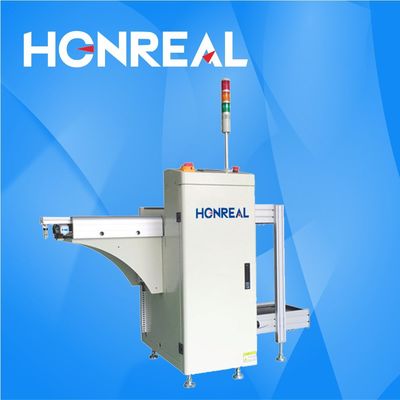

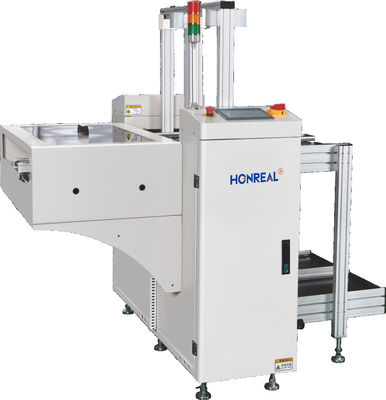

この装置は、SMT生産ラインのPCB基板の受け取り作業に使用され、リフローはんだ付け装置の後にあるAOI後のNG基板とOK基板の受け取りに適しています。
特徴
1.ブランドPLC+タッチスクリーン制御、操作が簡単。
2.しっかりした構造で設計。
3.上下のエアクランプが材料ボックスの位置を正確に保証します。
4.特殊なガス経路設計により、PCBパネルが押されないことが保証されます。
5.SMEMA信号付き。
技術パラメータ | |
| 機能 | この装置はAOIの後で使用され、AOI信号を受信して、NGおよびOKのPCBを自動的に別々に保管します。 |
PCB厚さ | 最小0.6mm |
マガジン数 | 輸送上:1個、輸送下:2個 (またはカスタマイズ) |
ステップピッチ選択 | 1-4 (10mmステップピッチ) |
PCBロード時間 | 約6秒 |
マガジン切り替え時間 | 約30秒 |
輸送方向 | 左から右/右から左 (オプション) |
輸送高さ | 900±20mm (またはカスタマイズ) |
空気圧 | 4-6 bar、MAX30L/分 |
電源 | 100-230V AC (カスタマイズ) 単相、MAX 300V/A |
仕様 | ||||
| HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| PCBサイズ (L*W)〜(L*W)mm | (50x50)〜(350x250) | (50x50)〜(455x330) | (50x50)〜(530x390) | (50x50)〜(530x460) |
| 機械サイズ (L*W*H)mm | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| マガジンサイズ (L*W*H)mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 重量 | 150kg | 180kg | 210kg | 250kg |
