| MOQ: | 1セット |
| 価格: | $3600-5800/SET |
| standard packaging: | WoodenCase |
| Delivery period: | 10-20workdays |
| payment method: | L/C、T/T、ウェスタンユニオン |
| Supply Capacity: | 100セット/月 |

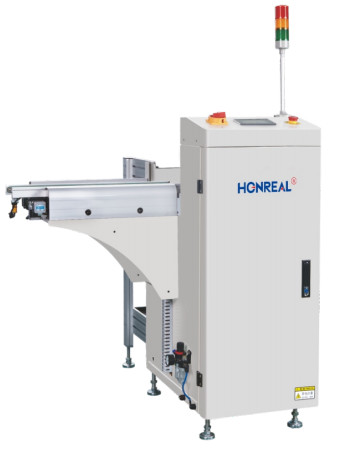

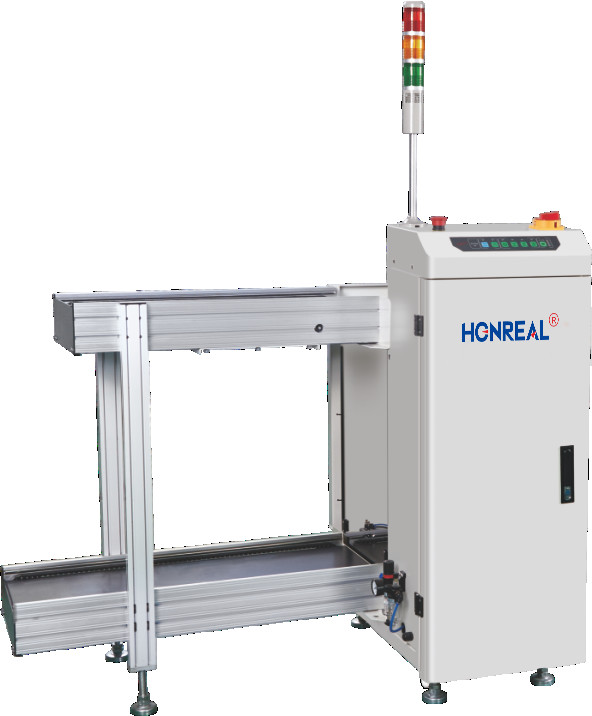

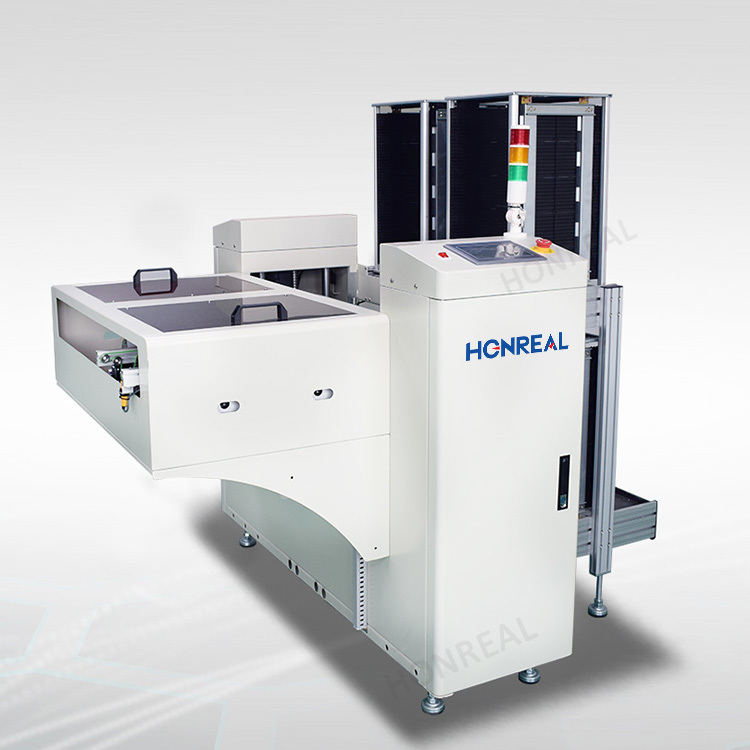

中国SMT自動アンローダー、NG & OK PCB用、AOIマシン用デュアルレール
説明
この装置は、SMT生産ラインのPCBボードの受け取り操作に使用され、リフローはんだ付け機の後にあるAOI後のNGボードとOKボードの受け取りに適しています。
特徴
1. Panasonic PLC + タッチスクリーン制御、操作が簡単。
2. 堅牢な構造設計。
3. 上下のエアーチャックが材料ボックスの位置を正確に確保。
4. 特殊なガス経路設計により、PCBパネルが押されないようにします。
5. SMEMA信号付き。
|
技術パラメータ |
|
| 機能 | この装置はAOIの後ろで使用され、AOI信号を受信することにより、NGとOKのPCBを自動的に個別に保管します。 |
|
PCBの厚さ |
最小0.6mm |
|
マガジン数 |
搬送上：1個、搬送下：1個（またはカスタマイズ） |
|
ステップピッチの選択 |
1-4（10mmステップピッチ） |
|
PCBのロード時間 |
約6秒 |
|
マガジンの交換時間 |
約30秒 |
|
搬送方向 |
左から右/右から左（オプション） |
|
搬送高さ |
900±20mm（またはカスタマイズ） |
|
空気圧 |
4-6 bar、MAX30L/分 |
|
電源 |
100-230V AC（カスタマイズ）単相、MAX 300V/A |
|
仕様 |
||||
|
型番 |
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| PCBサイズ（L*W）～（L*W）mm | (50x50)～(350x250) | (50x50)～(455x330) | (50x50)～(530x390) | (50x50)～(530x460) |
| 機械サイズ（L*W*H）mm | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| マガジンサイズ（L*W*H）mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 重量 | 150kg | 180kg | 210kg | 250kg |
詳細

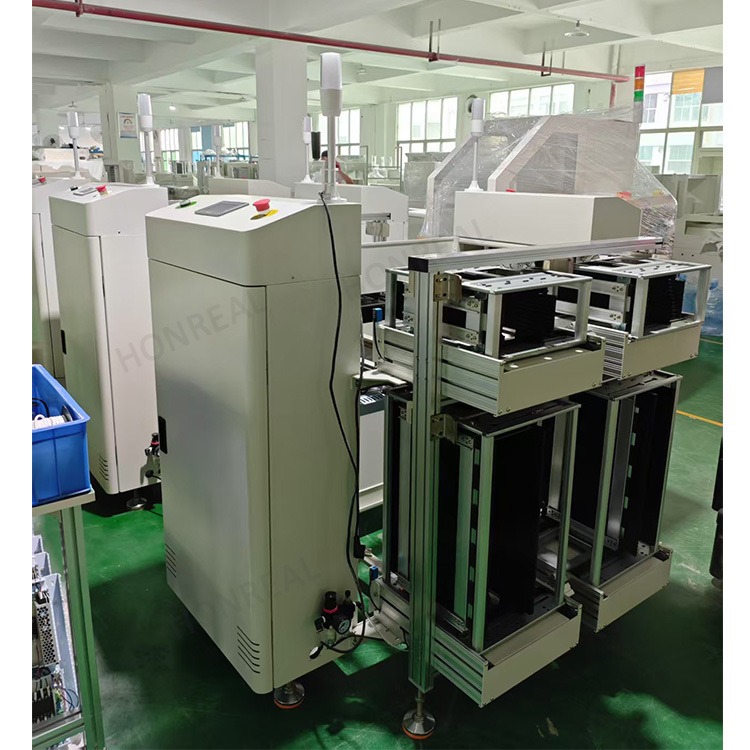

生産ワークショップ
私たちについて
深センHonreal Technology Co., Ltd.は、SMT設備の研究、開発、生産、販売に注力する国家ハイテク企業として認められています。世界中の大手電子企業、トップ500にランクインしている企業を含む企業にサービスを提供しています。同社の登録資本金は500万元です。創業以来、Honrealは技術革新にコミットし続け、品質をその存在にとって不可欠なものと考えています。独立した研究開発を重視し、絶え間なくイノベーションを追求しています。その継続的な努力の結果、同社はいくつかのハイテク発明特許を取得しています。
認証
梱包
お問い合わせ
| 会社 | 深センHonreal Technology CO.,Ltd. |
| 住所 | 中国広東省深セン市宝安区沙井街道上南宏馬路15号 |
| 電話 | +86755 2302 0279 |
| ファックス | +86 755 2330 6782 |
| 郵便番号 | 518125 |
| Skype/Whatsapp/Wechat | +8613715227009 |
| メール: | Monica@szhonreal.com |
