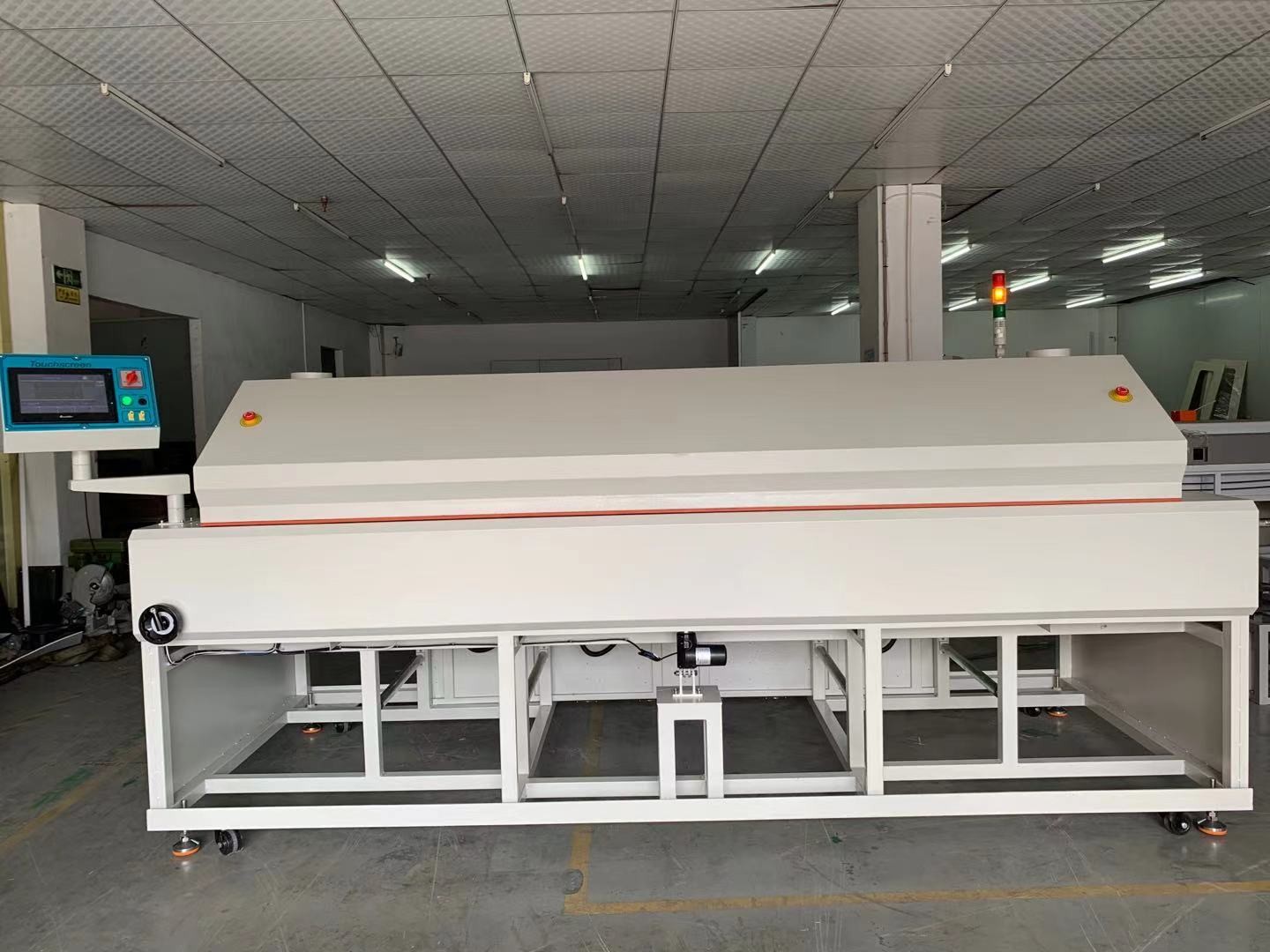

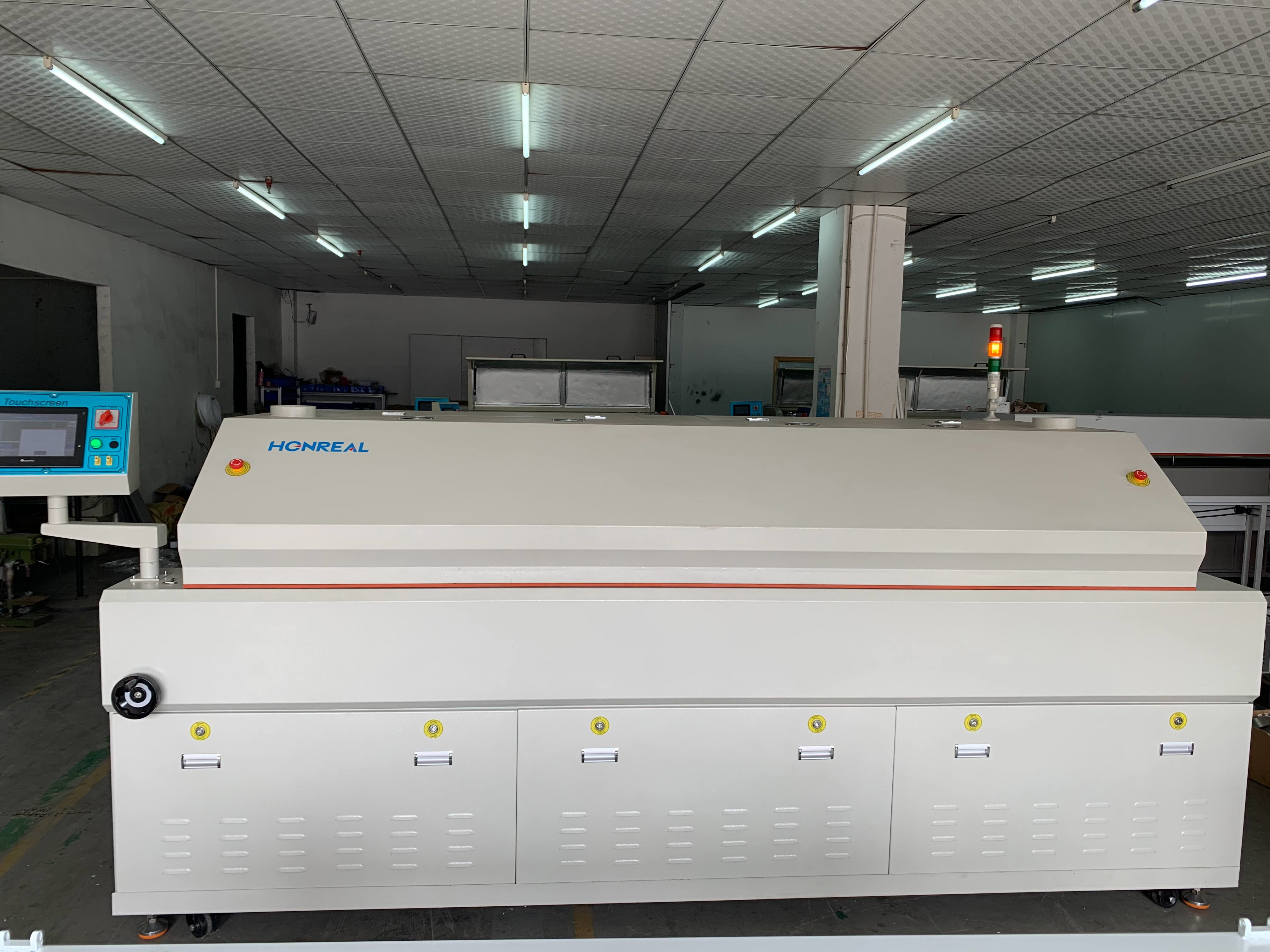

ホットエアSMTリフロー溶接機,完全に自動化

高品質のPCB 完全自動IR固化オーブン コートフロー ICM-2200 3300

機械の部長:

1ライン固化機 (ICMシリーズ) は,大量の固化生産のためのアイデアです.それらは異なるコンフォームコーティングマシンと簡単に統合できます.

2異なる長さで利用可能で,生産要件に合わせる柔軟性を提供し,堅牢な構造と簡素な外観を備えています.

3オーブンは独特の下流排気設計を備えています.コンベヤーレールの下のプレンームは,通常コンフォームコーティングアプリケーションで発見される揮発性有機化合物 (VOC) を除去します..これは,外部排気システムに結合すると安全な作業環境を提供します

4暖房の上蓋は手動で引き上げられるので 暖房の維持が簡単です

暖房システム:

1固化室は,熱的に均一な大気を達成します. 日本産の特殊な遠赤外線炭素シリコンヒーターで.

2すべてのヒーターは,手動で高度を調整して,異なる製品に最適な熱性能を得ることができます.

3オーブンの内部のトンネルは不老鋼で 掃除が簡単です

4熱耐性層を 100mm に増やし,熱を効率的に減少させ,エネルギーを節約します.

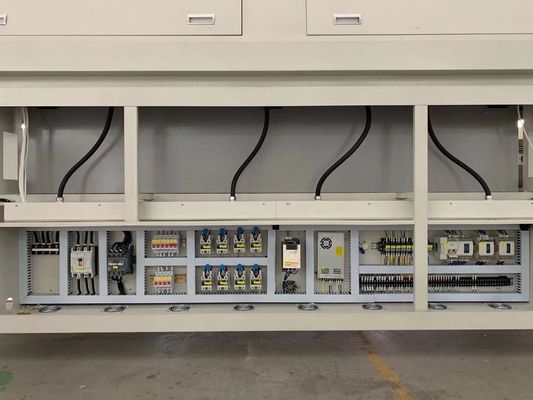

電気システム:

1.PLCとタッチスクリーンで 50以上のグループをタッチスクリーンに保存できます.

2温度制御用のPID,温度を ±2°C以下で制御することができる.

3ブランドの電気コンポーネントは,シュナイダー (ドイツ) のスイカラー,オムロン (日本) のボックススイカラーです.安定して動作し,低騒音です.

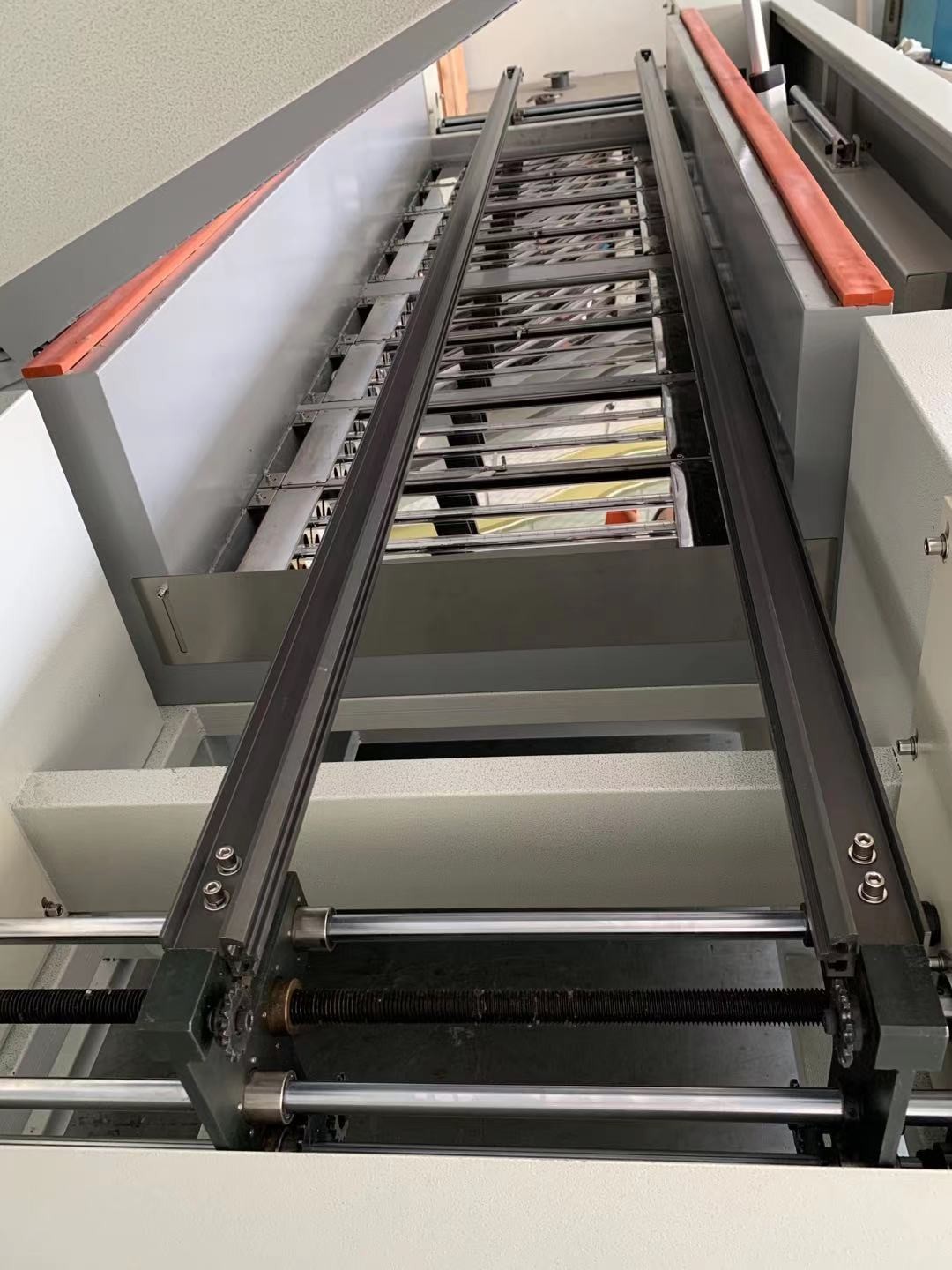

輸送システム:

入口と出口には高さを調整できるプレートがあり 両端から熱が失われないようにします

20kgの製品を運ぶことができる.

機械を起動する前の準備:

1. 電力源の定数電圧と電流が要件を満たし,3相4線電源であるかどうかを確認します.

2主電源が既にマシンに接続されているか確認します.

3機械が正しくアースされているか確認します.

4電気キャビネット内のすべてのソケットが適切に動作できるかどうかを確認します.

5供給と放出の両端のすべての緊急停止スイッチが通常の位置に投下されているかどうかを確認します.

6固化機械の設備の供給端と放出端の両方の排気パイプが主通気パイプと柔軟に接続されていることを確認します.

7すべてのローラーベアリングシートが適切に潤滑されているか確認します.

8コンベアチェーンが 室内のガイドレールから離れているか確認します

9輸送システムの両端の供給と放出の両端のプロケットとギアのためのすべての固定螺栓がしっかりと回されているかどうかを確認します.

10. 鎖が正常に動いているか確認し,圧迫されたり,固定されたりしていないか,すべてのプロケットに正しく関わっていないか,脱げていないか確認します.

11. 部屋を掃除し,掃除する. 工品以外の物体が部屋に留まるのを許さない.
