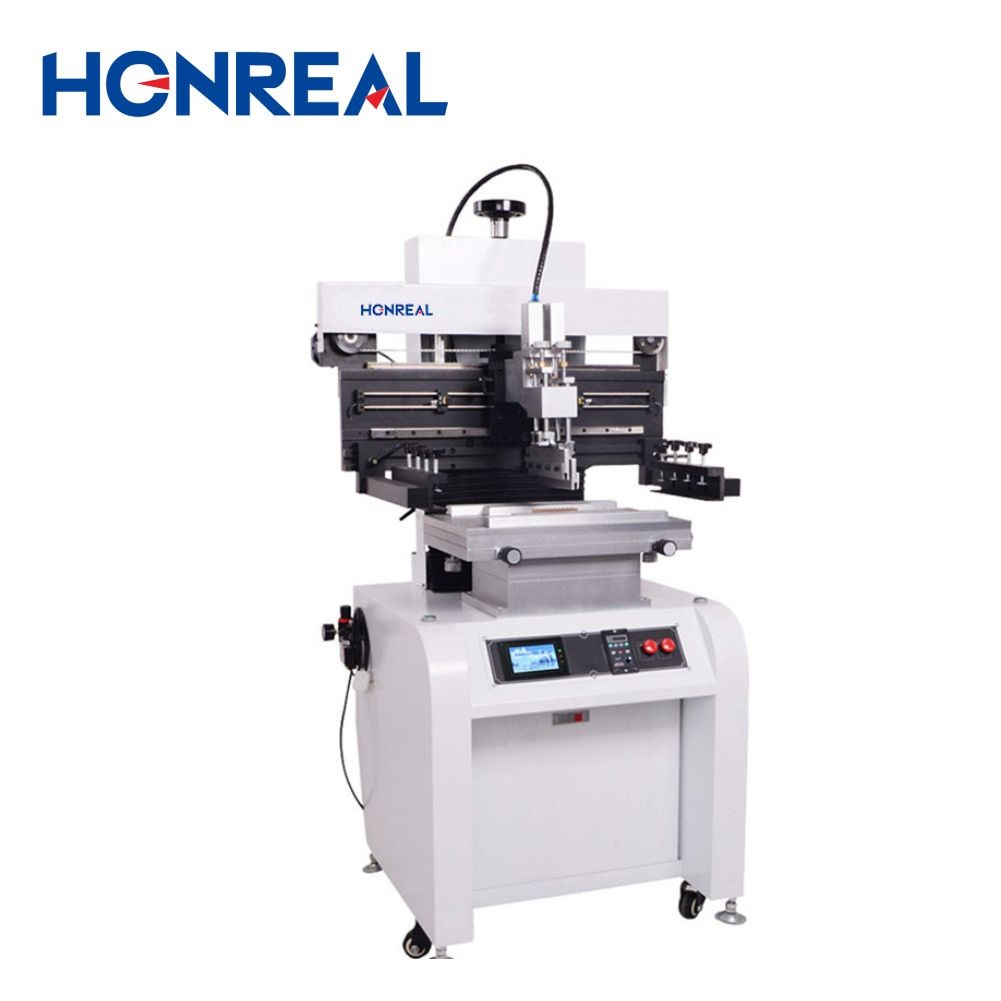

製品紹介
1精密なガイドレールとインポートモーターを使用して 刃座の変換,印刷,高精度を駆動します
2プリント スクラパー 45 度回転できる 固定 簡単にスタンシルとスクエージを印刷し 清掃し 交換する
3適切な印刷位置を選択するために,刃の前に,そして後に調整することができます.
4固定溝印刷プレートとPINと組み合わせて,単面,双面印刷のために安装と調整が簡単です.
5印刷 (PCB),X,Y,Z. 便利な細かな調整. 移動する方法.
6単方向と双方向に設定できます 様々な印刷方法があります
7生産統計の作成を容易にするための自動カウント機能.
8. 調整可能な刃の角度,鋼刃,ゴムスクラッパーが適しています.

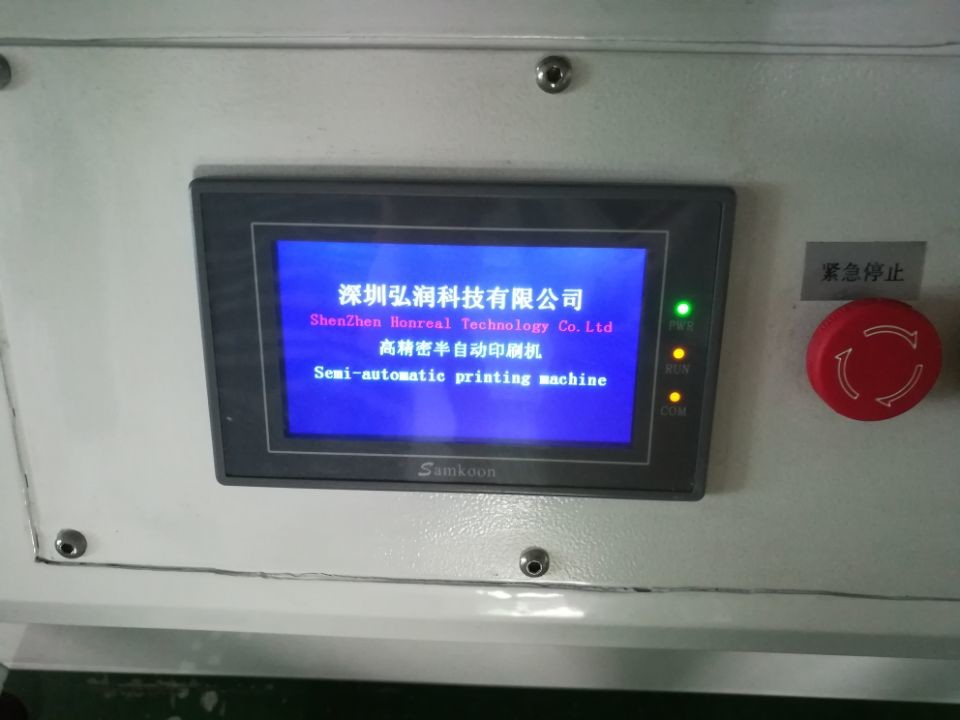

9スクリーンセーバー機能のタッチスクリーンで,タッチスクリーンの寿命を守るために時間を調整できます.
10. 印刷速度表示,調整できます.
|
技術パラメータ |
|
|
機能 |
このユニットは,PCBボードに溶接ペーストを印刷するために使用されます |
|
印刷台のサイズ |
300×400mm (またはカスタマイズ) |
|
フレームサイズ |
370×470mm,420×520mm,550×650mm |
|
PCBのサイズ |
50×50~300×400mm |
|
PCBの厚さ |
0.2〜5.0mm |
|
印刷位置が固定 |
PCB 外部またはピン位置付け |
|
ベッドプレートの細工 |
前/後ろ±10mm R/L±10mm |
|
印刷精度 |
±0.02mm |
|
繰り返しの精度 |
±0.05mm |
|
最小間隔 |
0.35mm |
|
空気圧 |
4〜6kgf/Cm2 |
|
電源 |
220V 50/60Hz 100W |
|
仕様 |
||||
|
モデル番号 |
HR-1068 |
HR-1068A |
HR-1068B |
HR-1068C |
|
PCB サイズ (L × W) ~ (L × W) mm |
50×50~300×400 |
50×50~300×600 |
50×50~300×1200 |
50×50~300×1500 |
|
鋼の網格の大きさ (L×W) mm~(L×W) mm |
(70×470~550×650) |
(370x470) ~ (((550x850) について |
(70×470~550×1450) |
(370x470) ~ (((550x1750) について |
|
印刷台のサイズ (L×W) mm |
300×400 |
300×650 |
300×1250 |
400×1550 |
|
機械のサイズ (L×W×H) mm |
860×760×1700 |
1060×760×1700 |
1660×760×1700 |
1960×760×1700 |
|
体重 |
260kg |
300kg |
340kg |
380kg |
シェンzhen Honreal Technology Co.,Ltdは,SMT機器の研究開発,生産,販売に特化した国家ハイテク企業です. 世界のトップ500の電子企業のためのサービス..会社設立以来,Honrealは技術開発を核心として,品質を生存として,独立した研究開発継続的な取り組みを経て,ハイテク発明の特許を数多く取得しています.
1専門的なSMTソリューションを全ラインに提供します.
2工場保証: 1 年間の保証 工場サービス
3設置:現場での設置と稼働,生産のスムーズ性を確保する.
4技術訓練:レベル1からレベル3までの職業訓練を提供しています.
5技術サポート:24時間24時間技術サポート.
6.ソフトウェアアップグレード:すべての製品に終身無料のソフトウェアアップグレードを提供しています.
