フジスムット ピックアンドプレイス マシン フジ Nxt 3 M3 M6 スムット マシン 価格

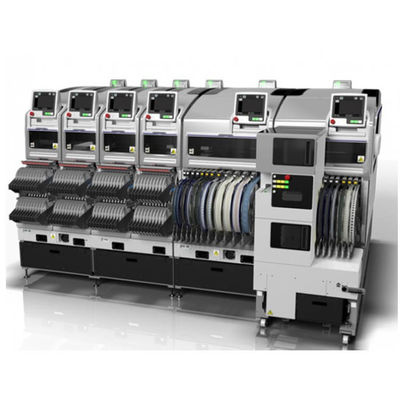

NXT III 拡張可能な配置プラットフォーム
NEW NXT IIIは,高生産性,多機能のモジュール式配置機です.速度のために構築され,より速いXYロボットとテープフィッダー,および35,5を達成する新しいH24ヘッドがあります.千個のチップが1時間あたりNXT III は,大量生産に使用されている最小の部品を極度の位置付け精度でサポートします.
特徴
生産性 が 向上 する
XYロボットやテープフィッダーが速く,また新しく開発された"フライングビジョン"部品カメラは,あらゆるサイズやタイプの部品を配置する能力を高めます.
新しいH24G高速ヘッドは,モジュール1台あたり37,500cph (時間あたりチップ) (生産性優先モード) を達成し,NXT IIの最速速度から44%の改善を達成している.
富士の条件で
0201 mm 部品サポート, +/- 0.025 mm 位置付け精度
現在大量生産で使用されている最小の部品 (0402mm, 01005") をサポートするNXT III は,市場向けとなる次の世代の部品も対応できる - 0201 mm の部品.
機械の硬さを向上させ,独立したサーボ制御と視覚認識技術をさらに改良することで,Fujiは小チップ部品の位置位置精度を+/-0.025mm* (3sigma,Cpk≥1. 00)
富士の条件で
仕様
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
適用されるPCBサイズ (LxW) |
48 x 48 mm から 250 x 510 mm (二重コンベア) * |
48 x 48 mm から 534 x 510 mm (二重コンベア) * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
部品の種類 |
最大20種類の部品 (8mmテープを用いて計算) |
45種類まで (8mmテープを用いて計算) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PCBの読み込み時間 |
双重コンベア: 0秒 (連続運転) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
位置付け精度 |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
生産性 |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
サポートされた部品 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
モジュールの幅 |
320mm |
645mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
機械の寸法 |
L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ダイナヘッド (DX) |
||||
|---|---|---|---|---|
|
ノズルの量 |
12 |
4 |
1 |
|
|
速度は (cph) |
25,000 |
11,000 |
4,700 |
|
|
部品のサイズ |
0402 (01005") から 7.5 x 75 |
1608 (0603") |
1608 (0603") |
|
|
位置付け精度 |
+/-0.038 (+/-0.050) mm (3σ) cpk≥1.00* |
+/-0.040 mm (3σ) cpk≥1.00 |
+/-0.030 mm (3σ) cpk≥1.00 |
|
|
部品の存在 |
o |
x |
o |
|
|
部品 |
テープ |
o |
o |
o |
|
ストック |
x |
o |
o |
|
|
トレー |
x |
o |
o |
|
|
部品供給システム |
|
|---|---|
|
インテリジェントフィッダー |
4,8,12,16,24,32,44,56,72,88 mm 幅のテープのサポート |
|
スティックフィッダー |
4 ≤ 部品幅 ≤ 15 mm (6 ≤ 棒幅 ≤ 18 mm), 15 ≤ 部品幅 ≤ 32 mm (18 ≤ 棒幅 ≤ 36 mm) |
|
トレー |
適用可能なトレイサイズ: 135.9 x 322.6 mm (JEDEC標準) (トレイユニット-M),276 x 330 mm (トレイユニット-LT),143 x 330 mm (トレイユニット-LTC) |
写真ショー:
我々は誰なのか
シェンzhen Honreal Technology Co.,Ltdis 国産ハイテク企業です,SMT機器の研究開発,生産,販売に特化した. 世界トップ500の電子企業のためのサービス.会社の登録資本は500万経験豊富な技術チームと優れた技術革新能力を備えており,より良い製品サプライチェーンとサービスチームを作り,異なる顧客のニーズを満たすことは私たちの長期的な目標です.顧客を理解することで顧客のニーズを満たす価値あるサービスを提供します.
サービスとコミットメント
私たちのサービス
サービスとコミットメント
商品を購入する前に we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
製品を購入する際に,我々は顧客が製品の完成を明確に知っていることを許可することを約束します. 厳格に生産の契約条件の関連条項に従って,配達製品が完ぺきで,顧客の要求に応えるために,指定された時間内に,その場所に確保します.
会社はこう約束しています
情報の質についてのフィードバックは高く評価されます. すべての情報はフィードバックの質に与えられます.
契約の要件に従って,購入者のための技術スタッフの設置,投入,訓練のために,機器を販売しました.
私たちは長期的技術サポートを提供します. 当社は,十分な消費品の供給を持っています. 買い手は,スペアパーツを注文するために要求された場合,私たちの会社は,間に合う提供することができます.
