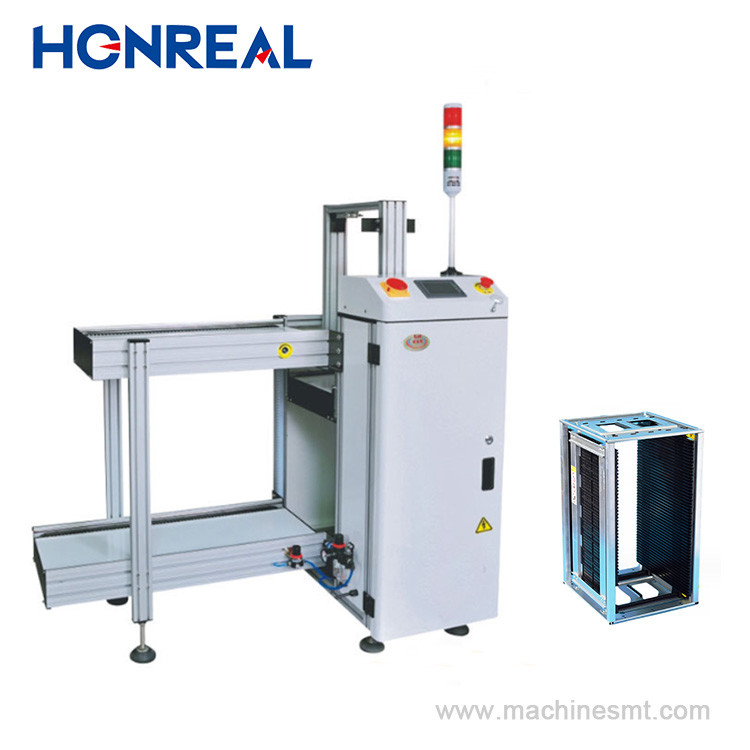

電子組立装置 自動SMTPCBロード
製品紹介
1この装置は,PCBをマガジンからSMT生産ラインに送信するために使用されます.
2安定した信頼性の高いPLC制御システム
3操作が簡単でLEDタッチスクリーン制御インターフェース
4. 上部と下部の3点の気圧式クランプは,マガジンを並べ替えるためのものです.
5. 効果的な推力設計により,PCBが壊れずに保たれる.
6.3 マガジン 積載能力
7方向は左から右へ,右から左へ (オプション)
8機械の故障を常に監視する.
9安定した設計
10.SMEMAポートは互換性がある
| 技術パラメータ | |
| 機能 | このユニットは,雑誌からSMT生産ラインにPCBを送信するために使用されます |
| PCBの厚さ | ミニ0.6mm |
| 雑誌番号 | トランスポートアップ:1pcs, トランスポートダウン:1ps, (またはカスタマイズ) |
| ステップピッチを選択 | 1〜4 (ステップピッチは10mm) |
| PCBの読み込み時間 | 約6秒 |
| マガジン交換時間 | 約30秒 |
| 輸送方向 | 左から右へ/右から左へ (オプション) |
| 輸送高度 | 900±20mm (またはカスタマイズ) |
| 空気圧 | 4〜6バー,最大10L/分 |
| 電源 | 100-230V AC (カスタマイズ) シングルフェーズ,MAX 300V/A |
これは標準モデルです
| 仕様 | ||||
| モデル番号 | HR-250 | HR-330 | HR-390 | HR-460 |
| PCBのサイズ (L×W) 〜 (L×W) mm | (50x50) ↓350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530 x 390) | (50x50) ↓ (530x460) |
| 機械のサイズ (L×W×H) mm | 1370×750×1200 | 1550×830×1200 | 1750×920×1200 | 1750×990×1200 |
| マガジンサイズ (L×W×H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 体重 | 110kg | 135kg | 155kg | 175kg |
