スムットラインマシン スムットマウンター フジ スムット機器 Nxt 3 スムットマウンティングマシン
モバイルデバイスや自動車電子機器などの分野では,多機能および高性能電子機器の普及が急速に増加しています.これらの製品が寿命が短いため短時間で大量生産に拡大し,需要の変化に対応する柔軟性のある生産設備が求められています.
NXT IIIはモジュール型SMTマウンターで 電子機器の製造に頻繁に変更される工場に 常に最高のラインを提供できます
仕様
| M3 III | M6 III | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用されるPCBサイズ (LxW) | 48 x 48 mm から 305 x 610 mm (単一のコンベア) 48 x 48 mm から 305 x 510 mm (二重コンベヤー/単機) 48 x 48 mm から 305 x 280 mm (二重コンベア/二重コンベア) |
48 x 48 mm から 610 x 610 mm (単一のコンベア) 48 x 48 mm から 610 x 510 mm (二重コンベヤー/単機) 48 x 48 mm から 610 x 280 mm (二重コンベア/二重コンベア) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 部品の種類 | 最大20種類の部品 (8mmテープを用いて計算) | 45種類まで (8mmテープを用いて計算) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PCBの読み込み時間 | 双重コンベア: 0秒 (連続運転) 単一のコンベア: 2.5 sec (M3 III モジュール間の輸送), 3.4 sec (M6 III モジュール間の輸送) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 位置付け精度 (信託品牌標準) * 位置付け精度は,富士が実施した試験から得られます. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 生産性 * 上記の出力量は,富士で実施された試験に基づいています. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| サポートされた部品 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| モジュールの幅 | 320mm | 645mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 機械の寸法 | L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) W: 1900.2 mm,H: 1476 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
製品の特徴
目的に応じて行を設定する
モジュール,ヘッド,供給ユニットは自由に組み合わせることができ,部品タイプと製品モデルの変化に合わせて構成を変更することで常に最適なライン構成を構築できます.
モジュールを追加し,ユニットを交換することによって必要なレベルまでのみ能力を拡大することが可能である.
頭は簡単に交換できる
頭は道具なしで簡単に交換できます
頭は軽量で,故障に対応する際にメンテナンスやトラブルシューティングを行う必要がある場合,機械操作者が簡単に取り外すことができます.
単面操作
部品の供給や交換のため,時間や労力をかけず,簡単な作業路線のために,短い距離しか行かず.
生産ラインは,バックツーバックまたはU型ラインなどのレイアウトに自由に設定できます.
生産時間最大化のためのオフライン保守
整備が必要なユニットを 完全に整備されているユニットと交換することは 操作者レベルで行うことができるので ダウンタイムも大幅に短縮できます生産がまだ行われている間,取り外されたユニットでオフラインで保守を行うことができます..
ID管理
頭,ノズル,フィッダーはすべて IDによって管理されます.
材料と設備の詳細な生産データはデータベースに保存され,ライン管理,保守管理,追跡のために使用されます.
自動校正
操作者は,単に頭交換後,スタートボタンを押します.頭は,生産のために機械で自動的に校正されます.
再開できる

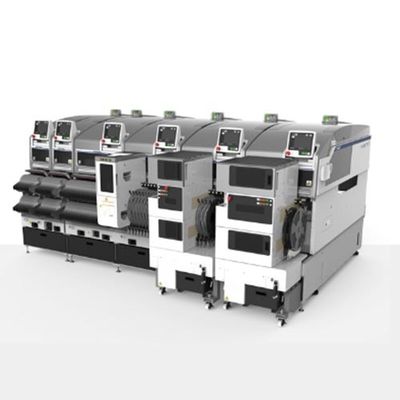

写真ショー:
