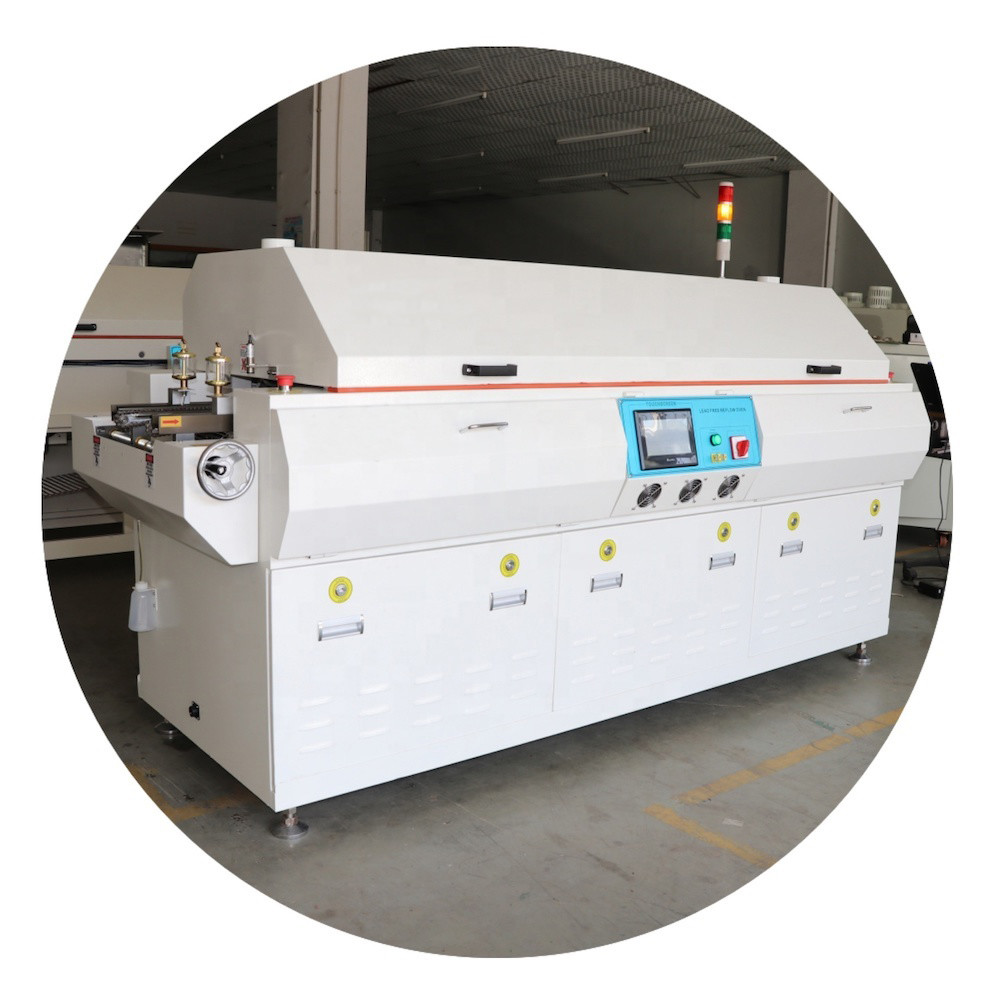

PCB生産ライン マシン 6 ゾーン SMT リードフリー リフロー 溶接 オーブン Smd
製品紹介
1流線形状の設計によりオーブンは素晴らしい外見を呈します.PLC+PID閉ループ制御により高精度温度制御と繰り返しのプロファイルが実現します.250つのグループ温度パラメータを保存し プロフィールテストのために 2つのポートを追加できます
ブランドの電気コンポーネントであるシュナイダー (ドイツ) ブレーカー,オムロン (日本) ボックスリレー. 3.CE認証の吹風機は,鉛のないリフローオーブンのために特別に設計されています.安定して低騒音で動きます.
4.上部ゾーン,フッドと電動箱カバーは簡単に開けることができます.それは清掃と保守のための便利です.
5オーブンの内部トンネルは高温に耐えて清掃が容易なステンレス鋼で出来ています
6熱気コンベクションを強いられる
7ステンレス鋼の網帯で 鉄筋は硬化加工で 安定化され チェーンコンベヤーとSMEMAが使われています
8.完全にリードフリー加工の様々な要件を満たす. メンテナンスの時間とコストを削減するために,迅速かつシンプルなメンテナンスを取得するためのモジュール設計.
機械のパラメータ:
| モデル | HRM-640 |
| 熱帯 | 上部6つのゾーン |
| 下の6つのゾーン | |
| 暖房トンネル | 1938mm |
| サイズ | L3571*W1200*H1450 |
| 純重量 | 約1100Kg |
| 一般電源 | 41KW |
| 電力消費量 | 約8〜8KW |
| 室温から260°Cまでのランプ時間 | < 15分 |
| 制御型 | タッチスクリーンとPLC |
| 加熱方法 | 完全強制空気流通 |
| 温度制御 | PID 閉ループ制御,SSR ドライブ |
| 温度範囲 | 環境 - -350°C |
| 温度精度 | ±1 °C |
| 温度均等 | ±2 °C |
| 冷却 | 1つの冷却ゾーン,冷却用の冷却機 |
| コンベヤー方法 | 網状帯とチェーンコンベヤー |
| 輸送機の高さ | 900±20mm |
| メッシュベルトの幅 | 450mm |
| 最大PCB幅 | 400mm |
| PCB クリアランス | 30mm |
| 輸送機の方向 | 左から右へ |
| 輸送機の速度 | 0~1000mm/min |
| フックリフト | 電気螺旋棒 |
| 電源 | 380v,3ph,50hz |
HRE-640 鉛のないリフローオーブンの制御システム
1.完全な英語インターフェイス,操作が簡単で,推奨される鉛/鉛フリーで50以上のグループパラメータをストックすることができます.
2機械の配送前に温度/速度設定. あなたは10分で操作をマスターすることができます.
3. 独自のプログラムデザインは,スタート電力の消費量を調整し,スタート電流を低下させることができます. 制限電源を持つ顧客にとって最良の選択です.
4PLCコントローラとの色のタッチスクリーンインターフェースは,機械の安定した動作を保証します.

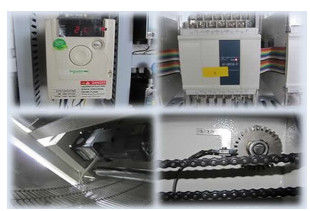

HRE-640 鉛のないリフローオーブン 電気
