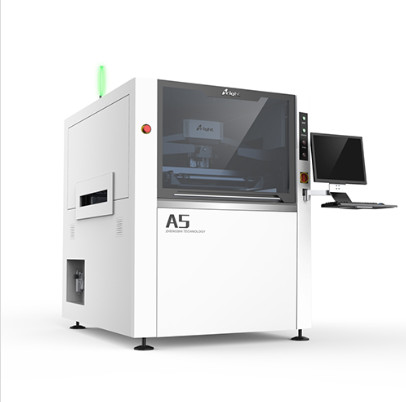

全自動PCBステンシルプリンター自動ステンシル印刷機A5
特徴:
1精密な光学位置付けシステム
調節可能な4つの光源,光の強さは調節可能で,光は均一で,画像取得はより完璧です.銅塗装金塗り,チンのスプレー,FPC,他の種類のPCBは色が違う.
2高効率で高度な適応性のあるスタンシルクリーニングシステム
新しい拭き取りシステムは,スタンシルと完全な接触を保証し,大きな真空吸着を保証します.スタンシルとメッシュに吸収された溶接ペーストを完全に取り除く 本当に効果的な自動清掃機能を実現します.
3印刷軸のサーボドライブ
スクリーギ Y 軸のサーボ 螺旋駆動,より高い精度,より安定した動作,使用寿命を延長,顧客に良い印刷制御プラットフォームを提供
4. インテリジェントスプレーシステム
2つの独立した直流モーター駆動スプレー 精密なゼロ圧力検出システム
5特殊PCB厚さ適応システム
プラットフォームの高さは,PCB厚さ設定に従って自動的に校正されます. 構造はスマートで速く,シンプルで,信頼性があります.
62D溶接パスタ印刷の品質検査とSPC分析
2D機能でオフセット,薄鉛,漏れ,鉛の接続,その他の印刷上の問題を迅速に検出することができ,検出点任意の増加;SPCソフトウェアは,マシンによって収集されたサンプルを分析することができます CPKインデックスは印刷品質を保証します.
7自動溶接パスタの充填機能
溶接パスタの質とステンシル内の溶接パスタの量を確保するために,溶接パスタを定期的に固定点で自動的に追加します.顧客が長期にわたって 安定した品質と連続性のある印刷を行うことができるようにするため生産性を向上させる
8圧縮機圧 閉ループフィードバック制御
精密なデジタル圧力センサー制御システムに組み込まれます スキュージの圧力フィードバックシステムを通して スキュージの元の圧力値を正確に表示できます賢くスプリージ圧の深さを調整印刷プロセスにおける恒定圧力を確保し,最高レベルのプロセス制御を得,高密度と細い間隔装置の完璧な印刷を実現します.
9温度と湿度制御機能
印刷機内の温度と湿度を自動制御し,監視し,印刷材料の安定した物理特性を確保します.
10吸気プレートと上部プレス機能
各種サイズと厚さのPCBを自動的に固定してボードの変形を効果的に克服できます 鉛筆が均等に印刷されていることを確認します
11ステンシルの溶接ペストの境界の検出機能
ステンシルに溶接パスタの境界 (厚さ) のリアルタイム検出,インテリジェントのインプット
12ステンシルプラグの検出機能
スタンシル上の光源を補償することで,CCDはリアルタイムで網をチェックするために使用され,スタンシルが掃除後にブロックされているかどうかを迅速に検出し判断します.自動洗浄を行います2DPCB検出の補完装置です
装置パラメータ:
|
Sクリーンフレーム: |
370*370mm~737*737mm |
|
思考力 |
25~40mm |
|
PCBのサイズ ((min~max) |
50*50~400*340mm |
|
PCBの厚さ |
0.4~6mm |
|
PCB カーページ |
<1% |
|
輸送高度 |
900±40mm |
|
輸送方向 |
左から右へ 右から左へ |
|
輸送速度 |
マックス 1500mm/s プログラム可能 |
|
印刷頭 |
2つの独立系モーター付き印刷頭 |
|
スキージーの速度 |
6~200mm/秒 |
|
スキージーアングル |
60°/55°/45° |
|
スキージータイプ |
ステンレス鋼 (スタンダード) プラスチック |
|
ステンシル 切り離し |
0プログラム可能 |
|
清掃システム |
乾燥/湿気/真空 (プログラム可能) |
|
表調整範囲 |
X:±10mm Y:±10mm |
|
CCD FOV |
8*6mm |
|
溶接パスタの検査 |
2D検査規格 |
|
位置の精度を繰り返す |
±0.025mm |
|
サイクルの時間 |
< 7s ((印刷と清掃を除く) |
|
製品変更 |
<5分 |
|
必要な空気 |
4.5~6kg/cm2 |
|
機械の重量 |
約1000kg |
|
機械の寸法 |
1220*1355*1500 |
世界 的 な 奉仕
SMT 工場の設定のために,私たちはあなたのためにすることができます:
1. 私たちはあなたのために完全なSMTソリューションを提供します
2我々は,私たちの設備でコア技術を提供します.
3私たちは最もプロフェッショナルな技術サービスを提供します
4SMT工場の設置に 豊富な経験があります
5SMTに関するあらゆる問題を解決できる
