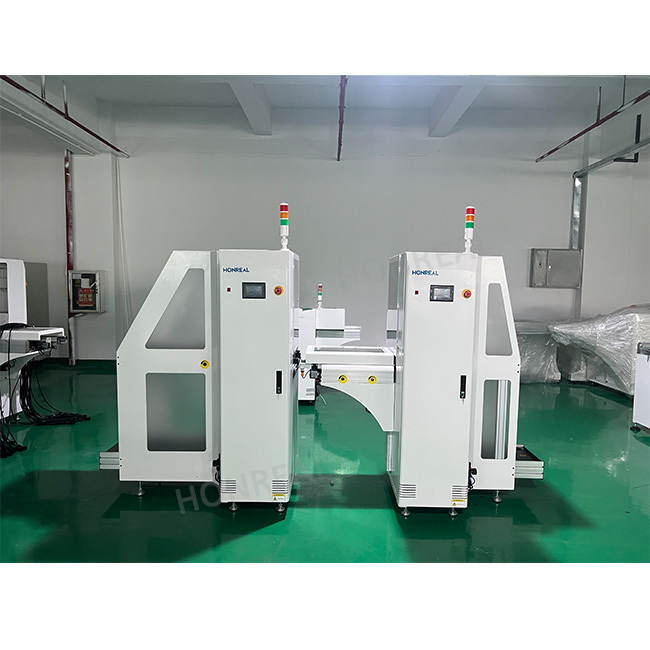

自動PCBローダーマシン SMT雑誌ローダー 1-4 ステップピッチPCBローダー
製品紹介
|
技術パラメータ
|
|
| 機能 | このユニットは,雑誌からSMT生産ラインにPCBを送信するために使用されます |
|
PCBの厚さ
|
ミニ0.6mm |
|
雑誌番号
|
トランスポートアップ:1pcs, トランスポートダウン:1ps, (またはカスタマイズ) |
|
ステップピッチを選択
|
1〜4 (ステップピッチは10mm) |
|
PCBの読み込み時間
|
約6秒 |
|
マガジン交換時間
|
約30秒 |
|
輸送方向
|
左から右へ/右から左へ (オプション) |
|
輸送高度
|
900±20mm (またはカスタマイズ) |
|
空気圧
|
4〜6バー MAX10L/分 |
|
電源
|
100-230V AC (カスタマイズ) シングルフェーズ,MAX 300V/A |
| 仕様 | ||||
| モデル番号 | HR-250 | HR-330 | HR-390 | HR-460 |
| PCBのサイズ (L×W) mm | (50x50) ↓350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530 x 390) | (50x50) ↓ (530x460) |
| 機械のサイズ (L×W×H) mm | 1370×750×1200 | 1550×830×1200 | 1750×920×1200 | 1750×990×1200 |
| マガジンサイズ (L×W×H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 体重 | 110kg | 135kg | 155kg | 175kg |
設備のメンテナンス
1. コンベアベルトが太りすぎないか確認し,ベルトをきれいに保つ
2. リフティングテーブルの線形ベアリングと光学軸をきれいに保つ
3汚れた油を毛糸のない布や紙で拭き取り,その後ボールスクリューを潤滑します.
4. すべての自動および手動操作機能をテスト
5.PCBの伝送がスムーズかどうかテスト
6高い位置にリフティングプラットフォームを調整し,電源をオフにして,リフティングプラットフォームが下降しているかどうかを確認します.
7円筒がスムーズに動いているか確認します.
8. ベルトの履き方をチェック
9照明センサーと磁気センサーが正常に動作しているかどうかを確認します.
認証
梱包
よくある質問
1) この機械を初めて使っています.操作が簡単ですか?
英語のマニュアルやガイドビデオがあり,機械の使い方を教えてくれます.
メール/スカイプ/電話/オンラインサービスでご連絡ください.
(2) についてトレーニングはどう?
A: 私たちのマシンを購入した後,あなたのエンジニアは,私たちの会社に行くことができますか,操作は非常に簡単です
訓練ビデオとユーザーマニュアルに従って,ユーザーマニュアルはマシンと一緒に来るでしょう.
3) 製品に私のロゴを付けられるかお尋ねします.
オーダーメイドのロゴのサービスをサポートしています. また,それは完全に無料です.
4) このマシンをどうやって購入できますか? (とても簡単で柔軟です!)
A. この製品について,オンラインまたはメールで相談してください.
B. 最終価格,運送,支払い方法,その他の条件について交渉し,確認します.
C. プロフォームの請求書を送信し,注文を確認します.
D. プロフォーム請求書に記載されている方法に従って支払いをします.
E. 完全支払いを確認した後,プロフォームの請求書であなたの注文を準備します.
発送前に100%品質チェックです
F. 航空または海であなたの注文を送信します.
