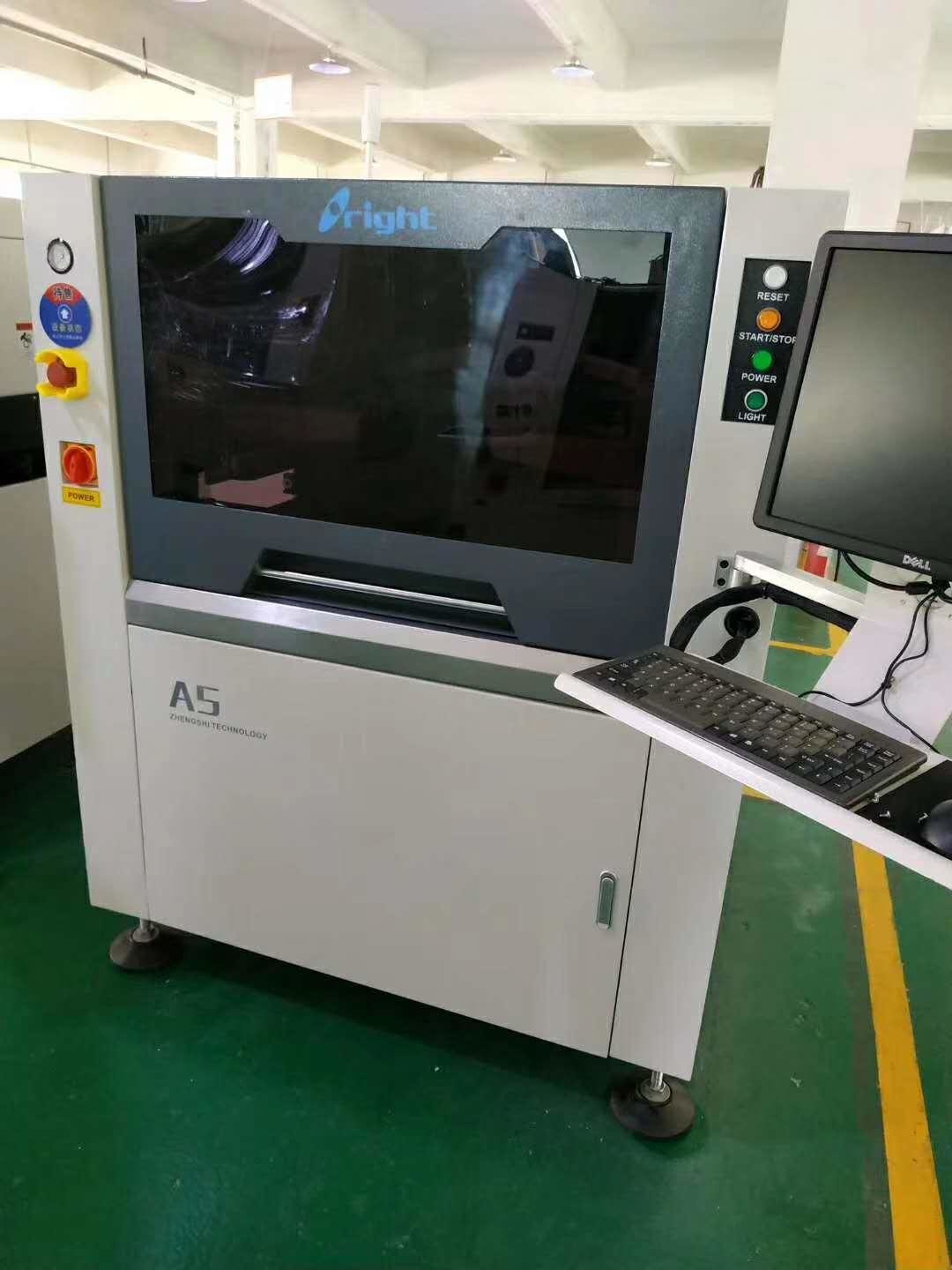

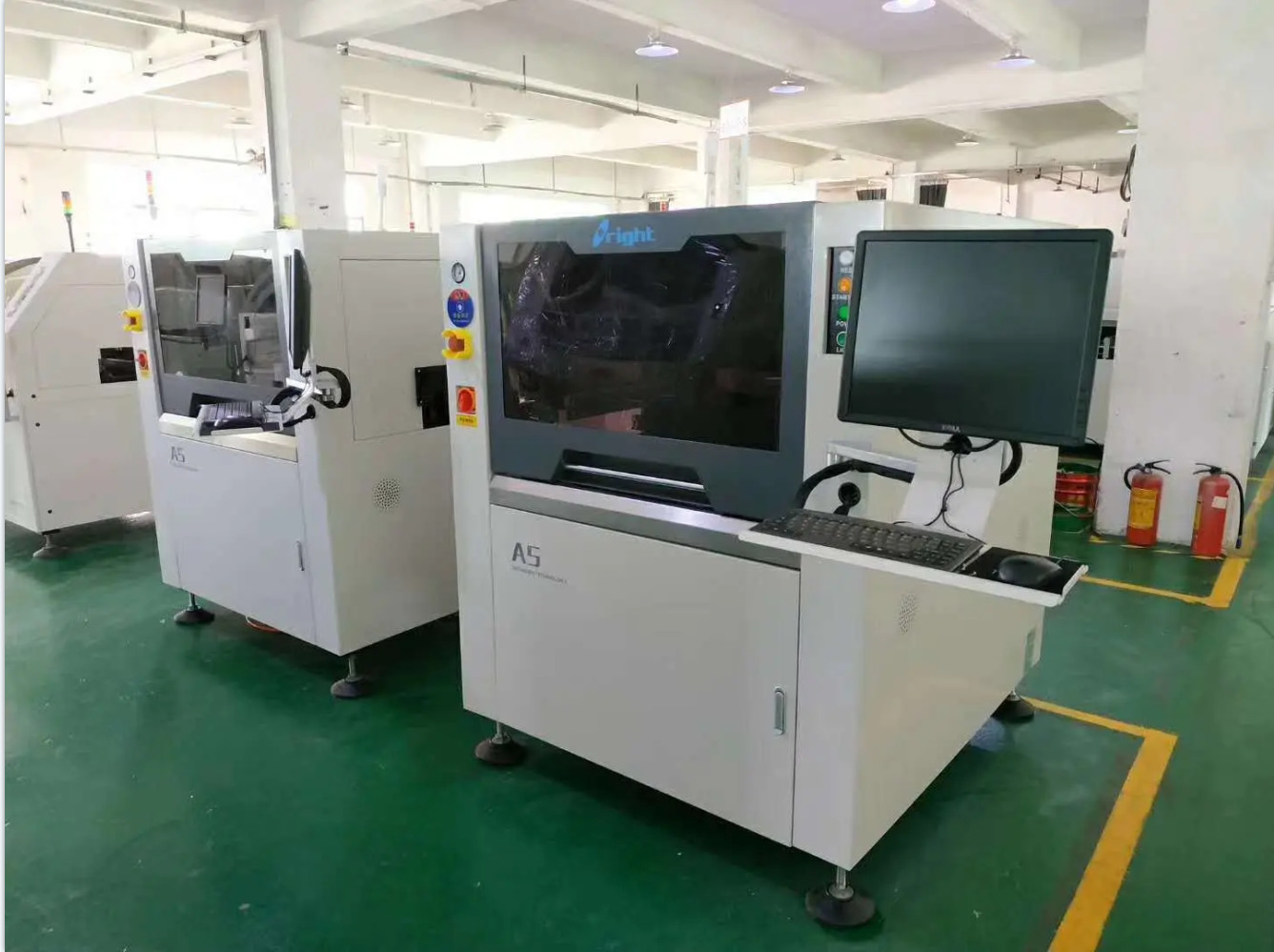

全自動PCBステンシルプリンター自動ステンシル印刷機A5
製品説明:
人性的な設計
広範囲の用途,多用性
単一のスプレー型自動浄化システム
高効率で省エネの拭き紙を節約する構造
独特の画像処理システム
"インテリジェント印刷生産モード"
印刷範囲:400*340mm/510*340mm
国際共通のUVW三軸連結プラットフォームを採択する.
機械のサイズ:1220X1355X1500mm
機械のオプション: 自動チンの追加機能,自動スタンシルプラグ検出機能,自動配給機能,スプリージ圧力フィードバック機能
自動MSE/SPIインライン機能 自動温度と湿度制御機能
装置パラメータ:
|
Sクリーンフレーム: |
370*370mm~737*737mm |
|
思考力 |
25~40mm |
|
PCBのサイズ ((min~max) |
50*50~400*340mm |
|
PCBの厚さ |
0.4~6mm |
|
PCB カーページ |
<1% |
|
輸送高度 |
900±40mm |
|
輸送方向 |
左から右へ 右から左へ |
|
輸送速度 |
マックス 1500mm/s プログラム可能 |
|
印刷頭 |
2つの独立系モーター付き印刷頭 |
|
スキージーの速度 |
6~200mm/秒 |
|
スキージーアングル |
60°/55°/45° |
|
スキージータイプ |
ステンレス鋼 (スタンダード) プラスチック |
|
ステンシル 切り離し |
0プログラム可能 |
|
清掃システム |
乾燥/湿気/真空 (プログラム可能) |
|
表調整範囲 |
X:±10mm Y:±10mm |
|
CCD FOV |
8*6mm |
|
溶接パスタの検査 |
2D検査規格 |
|
位置の精度を繰り返す |
±0.025mm |
|
サイクルの時間 |
< 7s ((印刷と清掃を除く) |
|
製品変更 |
<5分 |
|
必要な空気 |
4.5~6kg/cm2 |
|
機械の重量 |
約1000kg |
|
機械の寸法 |
1220*1355*1500 |
世界 的 な 奉仕
SMT 工場の設定のために,私たちはあなたのためにすることができます:
1. 私たちはあなたのために完全なSMTソリューションを提供します
2我々は,私たちの設備でコア技術を提供します.
3私たちは最もプロフェッショナルな技術サービスを提供します
4SMT工場の設置に 豊富な経験があります
5SMTに関するあらゆる問題を解決できる
