適用する

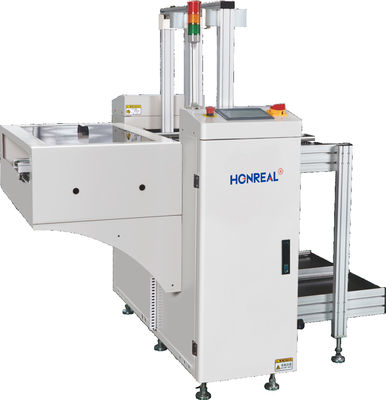

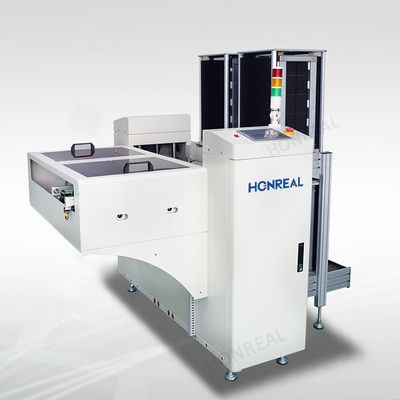

PCB NG/OK Unloader は,良い/悪い PCB を分離するために使用されます.
試験機でテストされた後,分離して2つの異なるマガジンに送ることができます.
特徴
|
技術パラメータ
|
|
| 機能 | この装置は,AOIの信号,NGとOK PCBを自動的に分離して受信することで,AOIの裏側で使用されます. |
|
PCBの厚さ
|
ミニ0.6mm |
|
雑誌番号
|
トランスポートアップ:1pcs, トランスポートダウン:1ps, (またはカスタマイズ) |
|
ステップピッチを選択
|
1〜4 (ステップピッチは10mm) |
|
PCBの読み込み時間
|
約6秒 |
|
マガジン交換時間
|
約30秒 |
|
輸送方向
|
左から右へ/右から左へ (オプション) |
|
輸送高度
|
900±20mm (またはカスタマイズ) |
|
空気圧
|
4〜6バー MAX30L/分 |
|
電源
|
100-230V AC (カスタマイズ) シングルフェーズ,MAX 300V/A |
|
仕様
|
||||
|
モデル番号
|
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| PCBのサイズ (L*W) mm | (50x50) ↓350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530 x 390) | (50x50) ↓ (530x460) |
| 機械のサイズ (L*W*H) mm | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| マガジンサイズ ((L*W*H) mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 体重 | 150kg | 180kg | 210kg | 250kg |
我々は誰なのか
シェンzhen Honreal Technology Co.,Ltdis 国産ハイテク企業です. smt機器の研究開発,生産,販売に特化した. 世界トップ500の電子企業のためのサービス.会社の登録資本は500万経験豊富な技術チームと優れた技術革新能力を備えて,より良い製品サプライチェーンとサービスチームを作り,異なる顧客のニーズを満たすことが私たちの長期的な目標です.顧客を理解することで顧客のニーズを満たす価値あるサービスを提供します.
