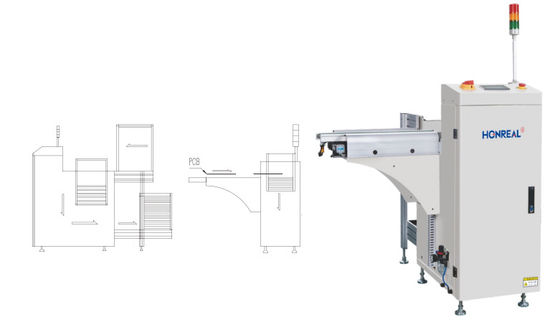

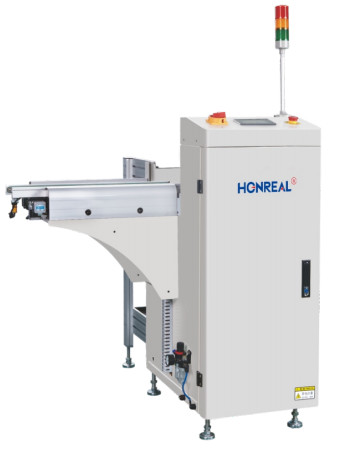

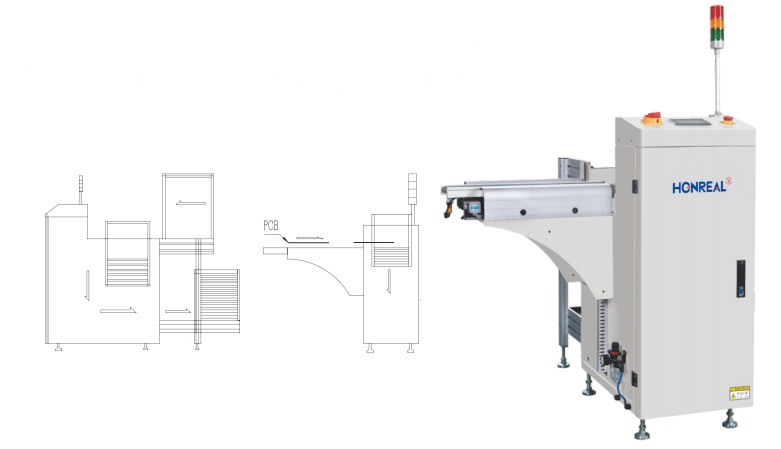

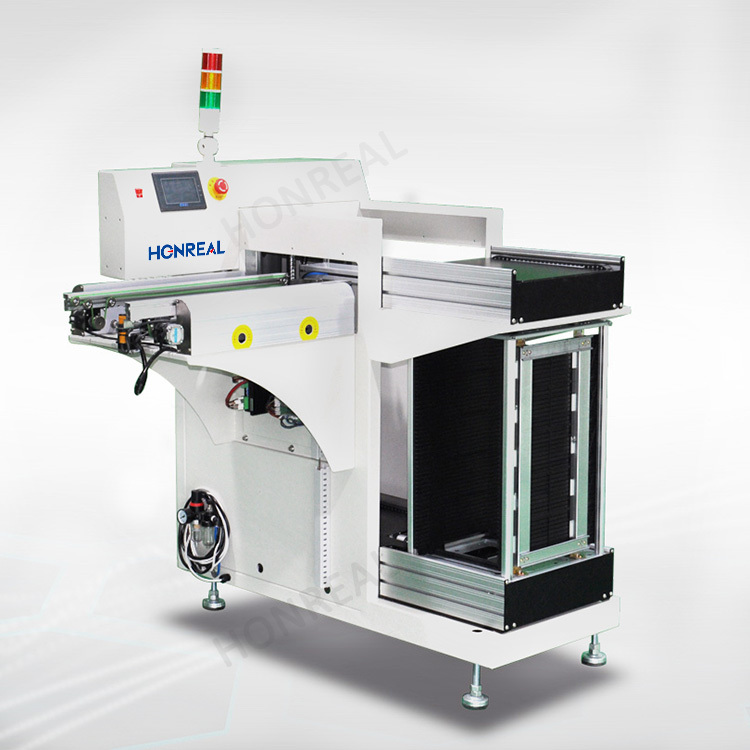

Smt組立ラインのためのマガジンラックが付いている中国の工場自動SmtマガジンL形処理アンローダー
製品導入：
1.この装置は、SMT生産ラインの最後でPCBをマガジンに収集するために使用されます
2.安定した信頼性の高いPLC制御システム;
3.操作が簡単なLEDタッチスクリーン制御インターフェース。
4.マガジンの位置合わせのために上部と下部の3点の空気圧クランプが提供されています。
5.効果的な推力設計により、PCBが壊れないことが保証されます。
6.2マガジンの装填能力。
7.左から右へ、または右から左への方向(オプション)。
8.マシンは常に障害を監視します。
9.堅牢で安定したデザイン;
10.SMEMAポートは互換性があります。
応用
SMTやAI生産ラインの末端で使用されています。PCB ボードをより良く保護するために、PCB ボードに手で触れる必要はありません。PCB アンローダーは、生産ラインから PCB マガジンに PCB を自動的に収集します。また、プッシュプレートレイヤー/レイヤープッシュプレートを開始する機能を設定することもできます。本機は、高い吊り上げ精度、自動計数、異常警報、警報情報提示等の機能を備えており、ラインの全自動化を実現するために必須の装置です。
|
技術的パラメータ
|
|
| 関数 | SMT生産ラインの最後でPCBをマガジンに回収する装置です。 |
|
プリント基板の厚さ
|
Min0.6mm |
|
雑誌番号
|
輸送アップ: 1 個、輸送ダウン: 1 ps、(またはカスタマイズされた) |
|
ステップピッチ選択
|
1～4(10mmステップピッチ) |
|
PCBのロード時間
|
約6秒 |
|
マガジン交換時間
|
約30秒 |
|
搬送方向
|
左から右/右から左(オプション) |
|
輸送時の高さ
|
900±20mm(またはカスタマイズされた) |
|
空気圧
|
4～6bar、MAX10L/分 |
|
電源
|
100-230V AC（カスタマイズ）単相、MAX 300V/A |
|
仕様
|
||||
|
モデル番号
|
HR-250XL | HR-330XL | HR-390XL | HR-XB460XL |
| 基板サイズ (L×W)～(L×W)mm | (50×50)～(350×250) | (50×50)～(455×330) | (50×50)～(530×390) | (50×50)～(530×460) |
| 機械サイズ(L×W×H)mm | 1180×1130×1200 | 1300×1420×1200 | 1500×1530×1200 | 1500×1630×1200 |
| マガジンサイズ(L×W×H)mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 重さ | 170kg | 150kg | 170kg | 185kg |
私たちは誰ですか?
深セン Honreal Technology Co.、Ltd は、SMT 機器の研究開発、生産、販売を専門とする国家ハイテク企業です。世界のトップ500のエレクトロニクス企業にサービスを提供しています。会社の登録資本金は500万です。経験豊富な技術チームと優れた技術革新能力を持ち、より良い製品サプライチェーンとサービスチームを構築し、さまざまな顧客のニーズを満たすことが当社の長期目標です。私たちは、お客様を理解し、お客様を第一に考え、価値あるサービスを提供することで、お客様のニーズにお応えします。
