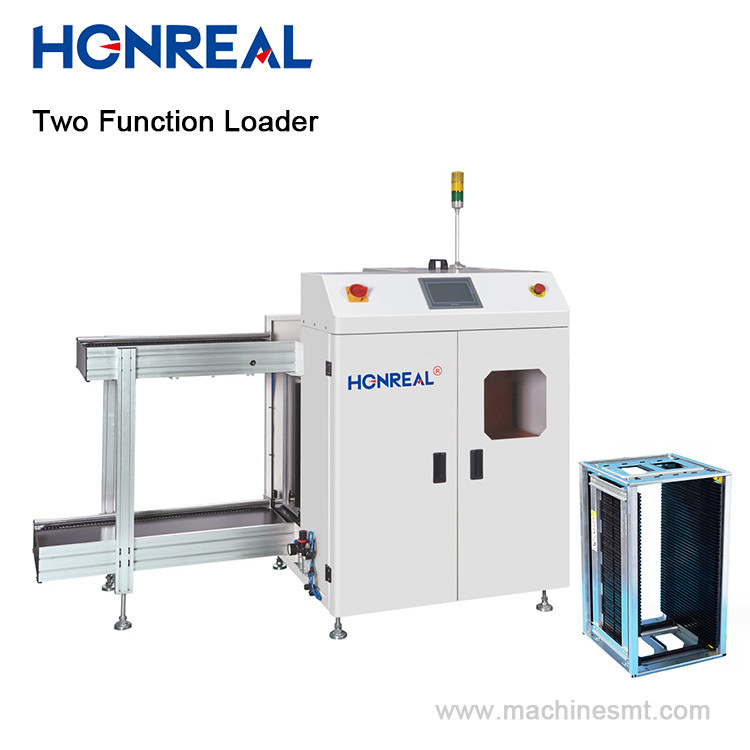

スミットラインのための自動PCBマガジン真空吸い込みローダー
記述

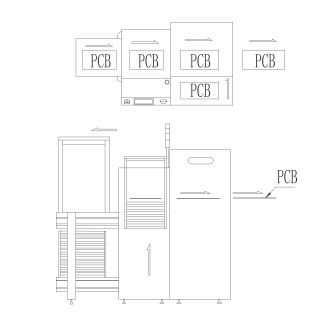

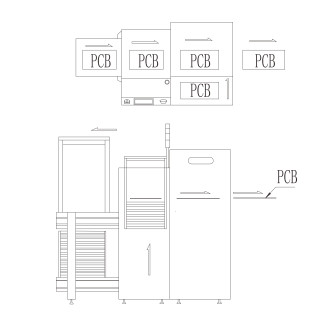

この装置は,SMT生産ラインの双面PCB板と裸PCB板の自動ロード操作に使用されます.
特徴
1.PLC制御システム,安定して信頼性の高い作業です.
2LEDタッチスクリーンで操作が簡単です
3. 上部と下部の3点のペンナマティッククランプがマガジンを並べた.
4. 効果的な推力設計により,PCBが壊れずに保たれる.
5機械の故障を常に監視する.
6. 柔軟な吸気カップ設計,吸気カップの位置は調整可能で,吸気PCBの位置を調整するのが簡単です.
7安定した設計
8.SMEMAポートは互換性がある
| 技術パラメータ | |
| 機能 |
この機器は,ラインソースのために使用されます. 吸い込みPCB機能は,空白PCBのためにオプションです. 負荷PCB機能は,非空白PCBのためにオプションです. それは生産をより効率的で実用的にします. |
| PCBの厚さ | ミニ0.6mm |
| 雑誌番号 | トランスポートアップ:1pcs,トランスポートダウン:1pcs, (またはカスタマイズ) |
| ステップピッチを選択 | 1〜4 (ステップピッチは10mm) |
| PCBの読み込み時間 | およそ6秒 |
| マガジン交換時間 | 30秒ほど |
| 輸送方向 | 左から右へ/右から左へ (オプション) |
| 空気圧 | 4〜6バー MAX10L/分 |
| 電源 | 100-230V AC (カスタマイズ) シングルフェーズ,MAX 300V/A |
| 仕様 | ||||
| モデル番号 | HR-250XS | HR-330XS | HR-390XS | HR-460XS |
| PCBのサイズ (L×W) 〜 (L×W) mm | (50x50) ↓350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530 x 390) | (50x50) ↓ (530x460) |
| 機械のサイズ (L×W×H) mm | 1900×850×1200 | 2250×1050×1200 | 2600×1250×1200 | 2600×1480×1200 |
| マガジンサイズ (L×W×H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 体重 | 180kg | 220kg | 260kg | 285kg |
| 高速で送る | 900±20mm | |||
