| MOQ: | 1セット |
| 価格: | $3600-5800/SET |
| 標準梱包: | WoodenCase |
| 配達期間: | 10-20workdays |
| 支払方法: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 100セット/月 |

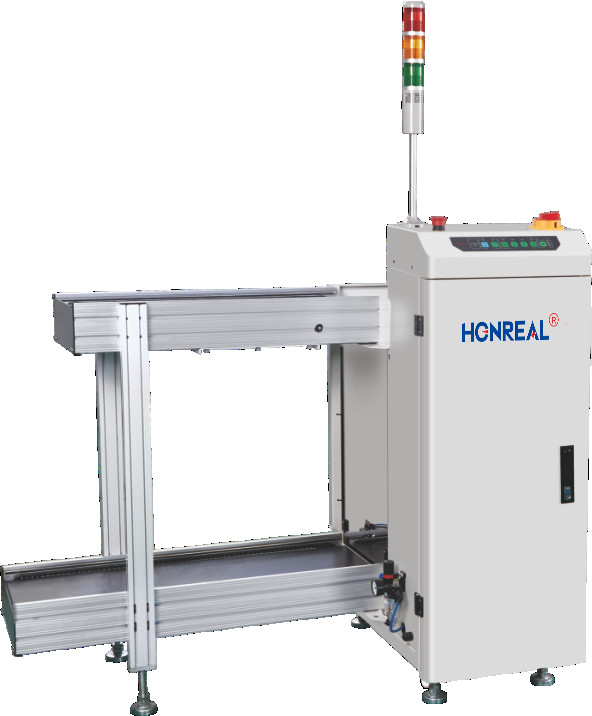

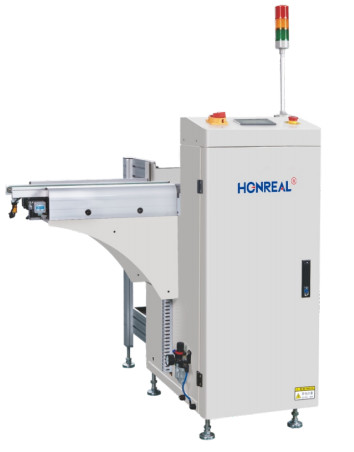

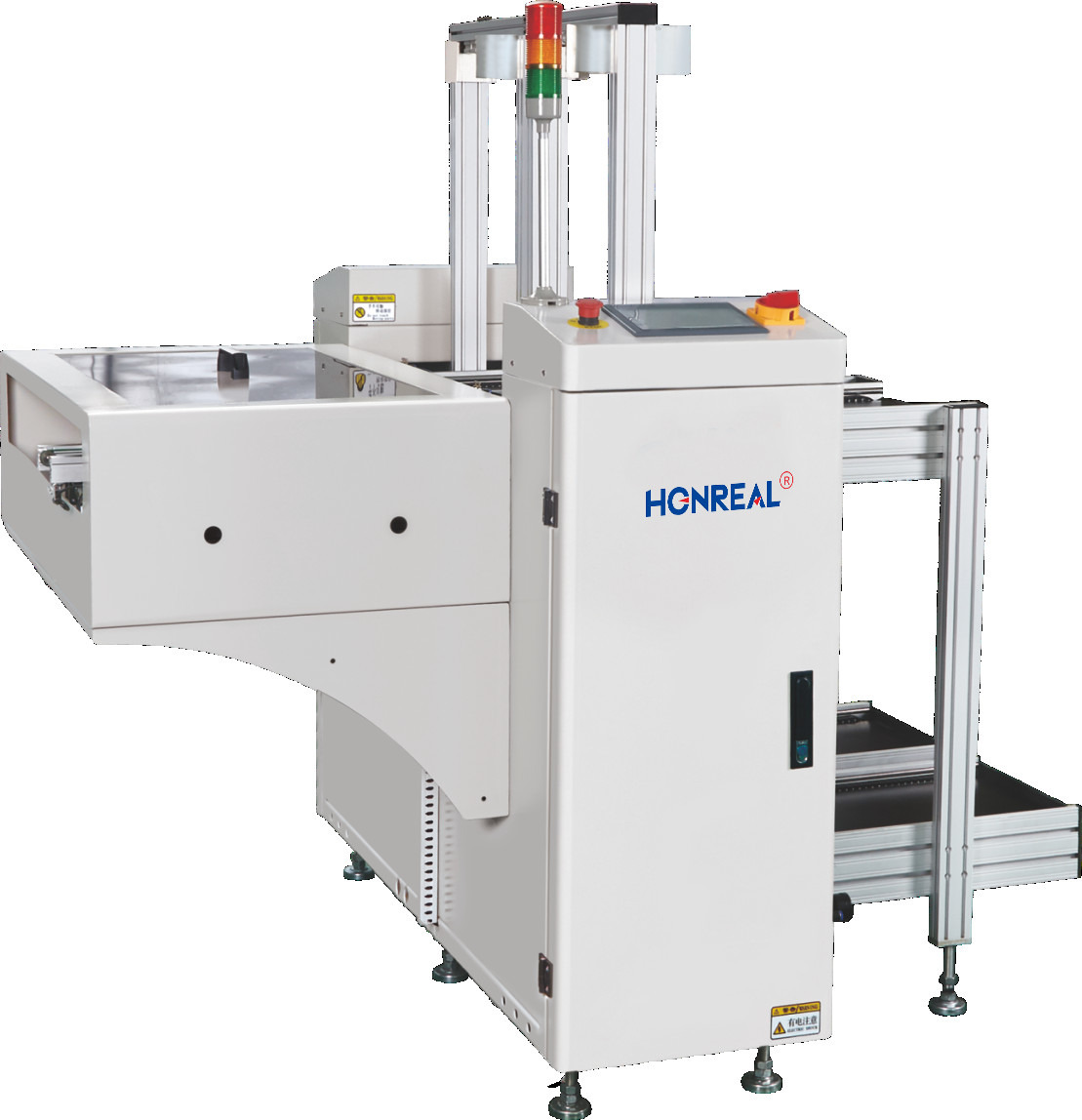

中国SMT自動アンローダー NG & OK PCB デュアルレール付き AOIマシン用
説明
この装置は、SMT生産ラインのPCBボードの受け取り作業に使用され、リフローソルダリングマシンの後にあるAOI後のNGボードとOKボードの受け取りに適しています。
特徴
1.ブランドPLC+タッチスクリーン制御、操作が簡単。
2.しっかりした構造設計。
3.上下のエアクランプが材料ボックスの位置を正確に保証します。
4.特殊なガス経路設計により、PCBパネルが押されないことが保証されます。
5.SMEMA信号付き。
|
技術パラメータ |
|
| 機能 | この装置はAOIの後で使用され、AOI信号を受信することにより、NGおよびOK PCBが自動的に別々に保管されます。 |
|
PCB厚さ |
最小0.6mm |
|
マガジン数 |
輸送上:1個、輸送下:1個 (またはカスタマイズ) |
|
ステップピッチ選択 |
1-4 (10mmステップピッチ) |
|
PCBローディング時間 |
約6秒 |
|
マガジン切り替え時間 |
約30秒 |
|
輸送方向 |
左から右/右から左 (オプション) |
|
輸送高さ |
900±20mm (またはカスタマイズ) |
|
空気圧 |
4-6 bar, MAX30L/分 |
|
電源 |
100-230V AC (カスタマイズ) 単相, MAX 300V/A |
|
仕様 |
||||
|
モデル番号 |
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| PCBサイズ (L*W)〜(L*W)mm | (50x50)〜(350x250) | (50x50)〜(455x330) | (50x50)〜(530x390) | (50x50)〜(530x460) |
| 機械サイズ (L*W*H)mm | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| マガジンサイズ (L*W*H)mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 重量 | 150kg | 180kg | 210kg | 250kg |
詳細
生産ワークショップ
私たちについて？
Shenzhen Honreal Technology Co., Ltd.は、SMT機器の研究開発、生産、販売に注力する国家ハイテク企業として認められています。世界中のトップ500企業を含む主要な電子企業にサービスを提供しています。登録資本金は500万です。設立以来、Honrealは技術進歩にコミットし、品質をその存続に不可欠なものと考えてきました。独立した研究開発を重視し、絶え間なくイノベーションを追求しています。継続的な努力の結果、同社はいくつかのハイテク発明特許を獲得しました。
認証
梱包
お問い合わせ
| 会社 | Shenzhen Honreal Technology CO.,Ltd. |
| 住所 | No15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Guangdong Province, China |
| 電話 | +86755 2302 0279 |
| ファックス | +86 755 2330 6782 |
| 郵便番号 | 518125 |
| Skype/Whatsapp/Wechat | +8613715227009 |
| Eメール: | Monica@szhonreal.com |
